Zrozumienie, jak działa procesor, jest kluczem do pojęcia działania każdego komputera. To właśnie w nim zachodzą wszystkie obliczenia i przetwarzane są instrukcje, które napędzają nasz cyfrowy świat. Ten artykuł zabierze Cię w podróż do wnętrza CPU, przedstawiając jego kluczowe komponenty i wyjaśniając, jak te elementy współpracują, tworząc serce Twojego komputera.
Kluczowe elementy budowy procesora
- Jednostka Arytmetyczno-Logiczna (ALU) wykonuje wszystkie operacje arytmetyczne i logiczne.
- Jednostka Sterująca (CU) zarządza pracą procesora, dekodując instrukcje i generując sygnały sterujące.
- Rejestry to ultraszybkie komórki pamięci wewnątrz procesora, przechowujące dane i adresy.
- Pamięć podręczna (Cache) w wielu poziomach (L1, L2, L3) przyspiesza dostęp do często używanych danych.
- Magistrale zapewniają komunikację między komponentami procesora oraz z resztą komputera.
- Działanie procesora opiera się na cyklicznym powtarzaniu cyklu rozkazowego (pobranie, dekodowanie, wykonanie, zapis).
Czym jest procesor i dlaczego jego wewnętrzna budowa jest fundamentem działania każdego komputera?
Procesor, znany również jako CPU (Central Processing Unit), to bez wątpienia "mózg" lub "serce" każdego komputera. To on odpowiada za wykonywanie większości obliczeń i przetwarzanie danych, które napędzają wszystkie programy i systemy operacyjne. Zrozumienie jego wewnętrznej budowy jest absolutnie fundamentalne, aby pojąć, jak działają wszystkie operacje w systemie komputerowym. To właśnie w CPU zachodzi przetwarzanie danych i wykonywanie instrukcji, które sprawiają, że komputer jest tym, czym jest potężnym narzędziem.
Od piasku do inteligencji: Krótka historia serca komputera
Ewolucja procesorów to fascynująca podróż od prostych układów logicznych, które potrafiły wykonywać tylko podstawowe operacje, do dzisiejszych, niezwykle skomplikowanych układów scalonych. Postęp technologiczny, w szczególności miniaturyzacja i wykładniczy wzrost liczby tranzystorów na jednym chipie, pozwolił na drastyczne zwiększenie mocy obliczeniowej i możliwości procesorów. Każda kolejna generacja przynosiła coraz szybsze, bardziej energooszczędne i potężniejsze jednostki, otwierając drzwi do nowych zastosowań komputerów.
Architektura von Neumanna jako plan, według którego zbudowana jest większość CPU
Współczesne procesory, mimo swojej zaawansowanej budowy, w dużej mierze opierają się na fundamentalnych założeniach architektury von Neumanna. Ta koncepcja, opracowana w połowie XX wieku, wprowadziła kluczowe idee, takie jak przechowywanie programu (instrukcji) w tej samej pamięci, co dane, oraz wykorzystanie wspólnej magistrali do ich przesyłania. Według Wikipedii, architektura von Neumanna stanowiła przełom w projektowaniu komputerów, umożliwiając ich elastyczność i programowalność. Te zasady stanowią fundament, na którym zbudowano niemal wszystkie współczesne procesory, choć oczywiście zostały one znacznie rozbudowane i zoptymalizowane.
Schemat blokowy procesora: Wizualny przewodnik po najważniejszych komponentach
Złożoność procesora może być przytłaczająca, dlatego schemat blokowy jest nieocenionym narzędziem do jej zrozumienia. Taki schemat upraszcza skomplikowaną budowę CPU, wizualnie przedstawiając jego kluczowe komponenty i jasno ukazując wzajemne połączenia między nimi. Pozwala to na szybkie zorientowanie się w strukturze i funkcjonalności procesora.

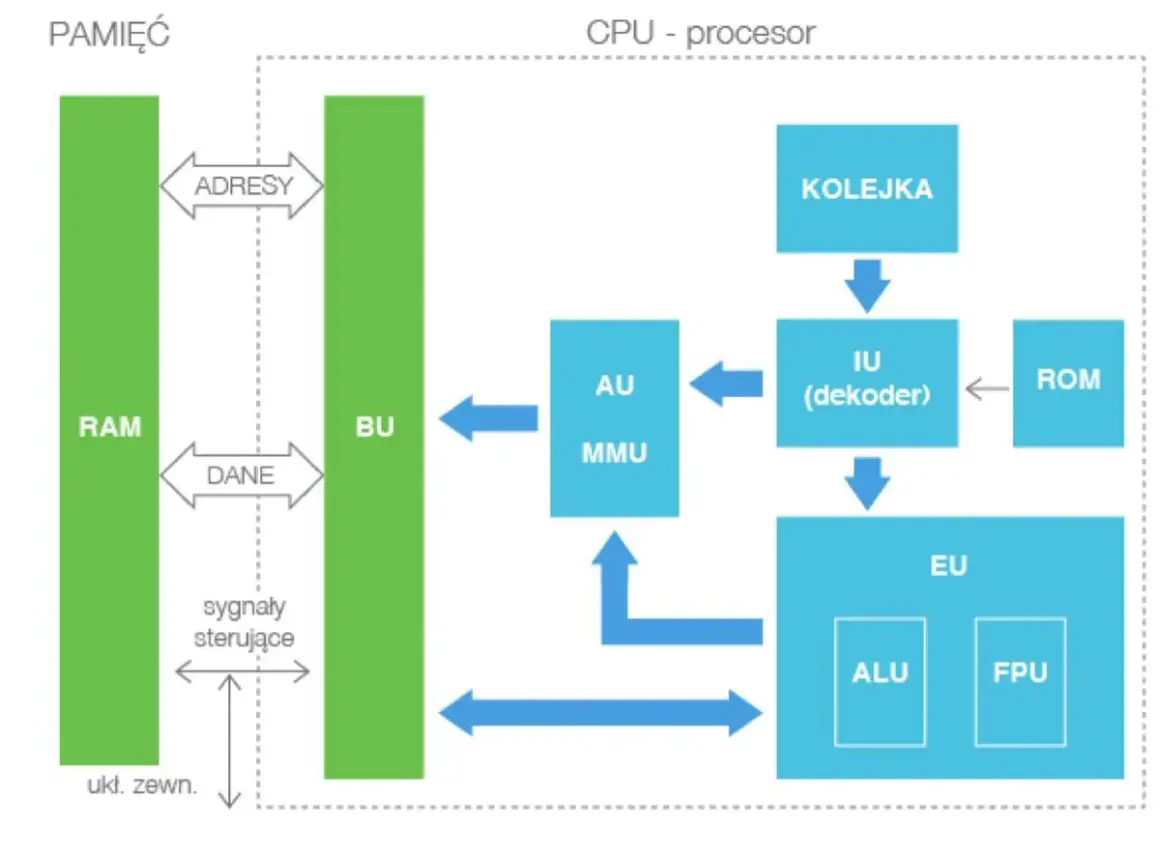

Prezentacja czytelnego, ogólnego schematu blokowego CPU
Na typowym schemacie blokowym procesora możemy wyróżnić kilka podstawowych elementów. Znajduje się tam Jednostka Arytmetyczno-Logiczna (ALU), która jest odpowiedzialna za wszelkie obliczenia. Obok niej umieszczona jest Jednostka Sterująca (CU), pełniąca rolę "dyrygenta", zarządzającego pracą całego procesora. Wewnątrz CPU znajdziemy również Rejestry ultraszybkie komórki pamięci do przechowywania danych tymczasowych. Ważnym elementem jest także Pamięć podręczna (Cache), działająca jako bufor między procesorem a wolniejszą pamięcią RAM. Wszystkie te komponenty są ze sobą połączone za pomocą Magistral, które zapewniają przepływ danych i sygnałów sterujących.
Jak odczytywać schemat? Objaśnienie przepływu danych i sygnałów sterujących
Odczytywanie schematu blokowego procesora polega na zrozumieniu, co reprezentują poszczególne bloki i jak są one ze sobą połączone. Strzałki na schemacie symbolizują przepływ informacji. Grubsze linie lub linie oznaczone jako "magistrala danych" wskazują na przesyłanie danych. Inne strzałki, często cieńsze i oznaczone jako "magistrala sterująca", reprezentują sygnały sterujące, które informują poszczególne komponenty, co mają robić. Kluczową rolę odgrywa również magistrala adresowa, która określa, skąd lub dokąd dane mają być przesyłane.
Jednostka Arytmetyczno-Logiczna (ALU): Gdzie procesor wykonuje wszystkie obliczenia
Jednostka Arytmetyczno-Logiczna, czyli ALU, to absolutne serce obliczeniowe procesora. Jest to cyfrowy układ elektroniczny, który wykonuje wszystkie operacje matematyczne i logiczne. To właśnie tutaj odbywają się wszystkie obliczenia, które pozwalają komputerowi na wykonywanie złożonych zadań.
Rola ALU: Od prostego dodawania po skomplikowaną logikę
ALU otrzymuje dane bezpośrednio z rejestrów procesora i, zgodnie z instrukcjami otrzymanymi od Jednostki Sterującej, przetwarza je. Po wykonaniu operacji, wynik jest zazwyczaj zapisywany z powrotem do rejestru, gotowy do dalszego wykorzystania. Ta zdolność do przetwarzania zarówno liczb, jak i wartości logicznych sprawia, że ALU jest niezwykle wszechstronnym komponentem.
Jakie operacje wykonuje ALU? (arytmetyczne vs logiczne)
ALU jest zdolna do wykonywania szerokiego zakresu operacji. Do operacji arytmetycznych zaliczamy między innymi:
- Dodawanie
- Odejmowanie
- Mnożenie
- Dzielenie
Z kolei operacje logiczne obejmują:
- AND (koniunkcja)
- OR (alternatywa)
- NOT (negacja)
- XOR (alternatywa wykluczająca)
- Porównania (np. czy jedna wartość jest większa od drugiej)
Te dwie grupy operacji pozwalają na realizację najbardziej złożonych algorytmów.
Jednostka Sterująca (CU): "Dyrygent" orkiestry zwanej procesorem
Jednostka Sterująca (CU) jest niczym "mózg" lub "dyrygent" procesora. Jej głównym zadaniem jest zarządzanie pracą wszystkich pozostałych komponentów CPU. Bez niej procesor byłby jedynie zbiorem niepowiązanych ze sobą części.
Jak CU interpretuje polecenia? Rola dekodera rozkazów
CU odpowiada za pobieranie instrukcji z pamięci, a następnie ich dekodowanie. Dekoder rozkazów to kluczowy element CU, który tłumaczy złożone instrukcje maszynowe na proste sygnały elektryczne, zrozumiałe dla innych części procesora. To dzięki niemu procesor wie, jakie operacje ma wykonać i na jakich danych.
Generowanie sygnałów sterujących: Jak CU mówi innym komponentom, co mają robić
Po zdekodowaniu instrukcji, CU generuje precyzyjne sygnały sterujące. Są to impulsy elektryczne, które aktywują odpowiednie części procesora, takie jak ALU, rejestry czy pamięć podręczną, w odpowiednim momencie. CU odpowiada również za generowanie sygnałów zegarowych, które synchronizują pracę wszystkich elementów, zapewniając płynny i uporządkowany przepływ danych.
Rejestry: Błyskawiczna pamięć podręczna w samym sercu CPU
Rejestry to najszybsze, ale jednocześnie najmniejsze komórki pamięci, jakie znajdziemy w procesorze. Są one wbudowane bezpośrednio w jego strukturę i służą do błyskawicznego, tymczasowego przechowywania danych, adresów oraz wyników obliczeń, na których procesor aktualnie pracuje. Ich szybkość jest kluczowa dla wydajności.
Dlaczego szybkość rejestrów jest tak kluczowa dla wydajności?
Ekstremalna szybkość rejestrów jest absolutnie krytyczna dla ogólnej wydajności procesora. Minimalizują one opóźnienia w dostępie do danych, które są niezbędne do bieżących obliczeń. Bez nich procesor musiałby ciągle sięgać do znacznie wolniejszej pamięci RAM, co drastycznie spowolniłoby jego pracę i ograniczyło możliwości.
Najważniejsze typy rejestrów i ich zadania (licznik rozkazów, akumulator, rejestr instrukcji)
W procesorze znajduje się wiele rodzajów rejestrów, z których każdy pełni specyficzną rolę. Do najważniejszych należą:
- Licznik rozkazów (Program Counter - PC): Przechowuje adres w pamięci, pod którym znajduje się następna instrukcja do wykonania. Po wykonaniu bieżącej instrukcji, licznik jest automatycznie aktualizowany, aby wskazywał na kolejną.
- Akumulator (Accumulator): Jest to specjalny rejestr, który zazwyczaj przechowuje wyniki operacji wykonywanych przez ALU. Ułatwia to sekwencyjne przeprowadzanie obliczeń.
- Rejestr instrukcji (Instruction Register - IR): Przechowuje aktualnie pobraną i dekodowaną instrukcję, która ma zostać wykonana.
Oprócz nich istnieją również rejestry ogólnego przeznaczenia, rejestry wskaźnikowe czy rejestry flag, które przechowują informacje o stanie procesora.
Pamięć Cache (L1, L2, L3): Inteligentny bufor przyspieszający pracę
Pamięć podręczna, czyli cache, to mechanizm zaprojektowany w celu przyspieszenia działania procesora. Działa ona jako szybki bufor, przechowujący kopie danych i instrukcji, które są najczęściej używane. Dzięki temu procesor nie musi ciągle sięgać do znacznie wolniejszej pamięci głównej (RAM), co znacząco skraca czas dostępu do potrzebnych informacji.
Hierarchia pamięci: Jak Cache współpracuje z RAM, by unikać "zatorów"?
System komputerowy wykorzystuje hierarchię pamięci, gdzie najszybsze i najmniejsze pamięci znajdują się najbliżej procesora. Pamięć cache stanowi kluczowy poziom tej hierarchii, działając jako bufor między ultraszybkim procesorem a wolniejszą pamięcią RAM. Przechowując kopie danych, które procesor prawdopodobnie będzie potrzebował w najbliższym czasie, cache zapobiega powstawaniu "zatorów" w przepływie danych i znacząco redukuje czas oczekiwania.
Różnice między poziomami L1, L2 i L3 co musisz wiedzieć?
Współczesne procesory zazwyczaj posiadają pamięć cache podzieloną na trzy poziomy, różniące się prędkością i pojemnością:
- L1 Cache: Jest to najszybsza i najmniejsza pamięć podręczna. Zazwyczaj jest zintegrowana bezpośrednio z każdym rdzeniem procesora i często podzielona na dwie części: pamięć podręczną danych (D-cache) i pamięć podręczną instrukcji (I-cache).
- L2 Cache: Jest większa i nieco wolniejsza od L1. Może być dedykowana dla pojedynczego rdzenia procesora lub współdzielona przez kilka rdzeni.
- L3 Cache: Jest to największa i najwolniejsza spośród pamięci cache. Zazwyczaj jest współdzielona przez wszystkie rdzenie procesora znajdujące się na tym samym chipie. Jej zadaniem jest zapewnienie szybkiego dostępu do danych dla wszystkich rdzeni.
Im niższy numer poziomu (L1 jest niższy niż L2), tym pamięć jest szybsza i mniejsza.
Jak to wszystko działa razem? Cykl rozkazowy krok po kroku
Fundamentalną sekwencją operacji, którą procesor wykonuje nieustannie, aby przetwarzać instrukcje, jest cykl rozkazowy. Jest to podstawowy mechanizm działania każdego CPU, składający się z kilku kluczowych etapów, które powtarzają się miliony, a nawet miliardy razy na sekundę.
Krok 1: Pobranie (Fetch) Skąd procesor wie, co ma robić?
W pierwszym etapie cyklu, procesor, korzystając z wartości przechowywanej w liczniku rozkazów (PC), pobiera kolejną instrukcję z pamięci (najczęściej z pamięci podręcznej L1 lub L2, a w ostateczności z RAM). Pobraną instrukcję umieszcza następnie w rejestrze instrukcji (IR).
Krok 2: Dekodowanie (Decode) Tłumaczenie instrukcji na zrozumiały język maszynowy
Po pobraniu instrukcji, Jednostka Sterująca (CU) analizuje ją. Dekoder rozkazów w ramach CU interpretuje kod operacji oraz wszelkie argumenty (operandy) zawarte w instrukcji. Na tej podstawie CU ustala, jaką operację należy wykonać i na jakich danych.
Krok 3: Wykonanie (Execute) ALU i inne jednostki wkraczają do akcji
W tym etapie, na podstawie informacji uzyskanych z dekodowania, CU wysyła odpowiednie sygnały sterujące. Jeśli instrukcja wymaga wykonania operacji arytmetycznej lub logicznej, aktywowana jest Jednostka Arytmetyczno-Logiczna (ALU). Dane potrzebne do operacji są pobierane z rejestrów. Jeśli instrukcja dotyczy dostępu do pamięci lub operacji wejścia/wyjścia, aktywowane są odpowiednie kontrolery.
Krok 4: Zapis (Store/Write-back) Umieszczenie wyniku we właściwym miejscu
Po wykonaniu operacji, wynik musi zostać zapisany. Może on zostać umieszczony z powrotem w jednym z rejestrów procesora lub zapisany do pamięci RAM lub pamięci podręcznej. Po zakończeniu tego etapu, licznik rozkazów (PC) jest aktualizowany, aby wskazywał adres następnej instrukcji, i cykl rozpoczyna się od nowa.
Od schematu do krzemowej rzeczywistości: Jak nowoczesne technologie zmieniają budowę procesorów?
Choć podstawowa budowa procesora oparta jest na sprawdzonych architekturach, nowoczesne technologie nieustannie ją modyfikują i rozszerzają, aby sprostać rosnącym wymaganiom wydajnościowym. Współczesne procesory to znacznie więcej niż tylko pojedyncza jednostka wykonująca instrukcje.
Wielordzeniowość i wielowątkowość: Jak zwielokrotnić moc obliczeniową?
Jednym z najważniejszych osiągnięć ostatnich lat jest wielordzeniowość umieszczanie wielu niezależnych jednostek obliczeniowych (rdzeni) na jednym chipie. Pozwala to na wykonywanie wielu zadań jednocześnie, czyli przetwarzanie równoległe. Dodatkowo, technologia wielowątkowości (np. Hyper-Threading w procesorach Intela) pozwala jednemu rdzeniowi na symulowanie dwóch wątków wykonawczych, co jeszcze bardziej zwiększa efektywność wykorzystania zasobów procesora bez konieczności drastycznego podnoszenia częstotliwości zegara.
Przeczytaj również: Strony internetowe w Lublinie – jak wybrać wykonawcę, żeby strona naprawdę zarabiała?
System-on-a-Chip (SoC): Kiedy procesor to coś więcej niż tylko CPU
W wielu nowoczesnych urządzeniach, zwłaszcza mobilnych, spotykamy się z koncepcją System-on-a-Chip (SoC). Jest to zintegrowany układ scalony, który oprócz procesora (CPU) zawiera również inne kluczowe komponenty, takie jak procesor graficzny (GPU), kontrolery pamięci, moduły komunikacyjne (Wi-Fi, Bluetooth), a nawet układy odpowiedzialne za przetwarzanie sygnałów. Taka integracja pozwala na zmniejszenie rozmiaru urządzenia, obniżenie zużycia energii i kosztów produkcji, jednocześnie zapewniając wysoką wydajność.
