Przy takim połączeniu najważniejsze nie jest samo „wpięcie żył”, tylko ustalenie, czy urządzenie potrzebuje przewodu neutralnego, czy pracuje wyłącznie na trzech fazach i ochronnym PE. W praktyce chodzi o to, jak podłączyć kabel 4 żyłowy do wtyczki 5 bolcowej bez ryzykowania błędu na N i PE, bo właśnie tu najczęściej pojawiają się pomyłki. Poniżej rozkładam temat na proste przypadki: co można zrobić, czego nie wolno robić i jak sprawdzić wszystko przed uruchomieniem.
Najważniejsze zasady są proste: 5 bolców nie oznacza, że wszystkie żyły muszą być wykorzystane
- 4 żyły wystarczą tylko wtedy, gdy urządzenie nie potrzebuje przewodu neutralnego N.
- W standardowej wtyczce 5-bolcowej spotkasz układ L1, L2, L3, N i PE.
- Jeśli sprzęt wymaga N, kabel 4-żyłowy nie rozwiązuje problemu.
- Przewodu ochronnego PE nie wolno pomijać ani mostkować z N w samej wtyczce.
- Najbezpieczniej podłączać żyły według oznaczeń na urządzeniu, a nie tylko po kolorach.
- Po montażu trzeba sprawdzić ciągłość PE, brak zwarć i pewne trzymanie kabla w dławnicy.
Co oznacza 4-żyłowy kabel przy 5-bolcowej wtyczce

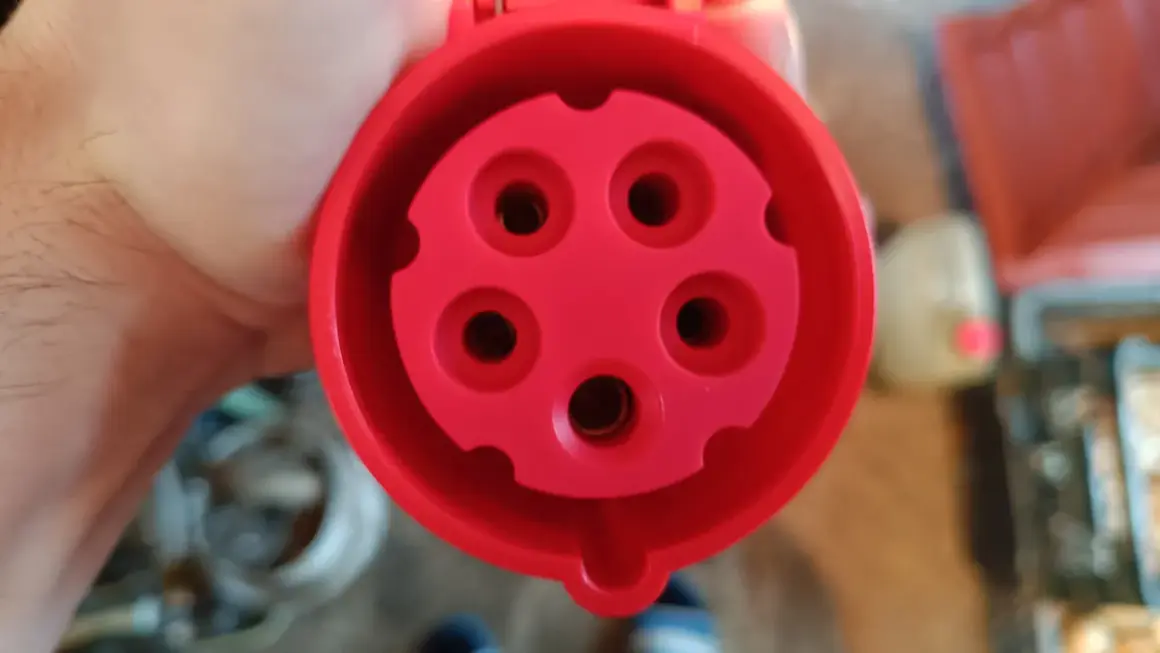

W polskich realiach 5-bolcowa wtyczka przemysłowa to najczęściej osprzęt zgodny z IEC 60309, zwykle w czerwonej wersji 400 V. Taki konektor ma pięć torów: trzy fazy L1, L2, L3, przewód neutralny N oraz ochronny PE. I tu jest sedno: cztery żyły mogą wystarczyć tylko wtedy, gdy neutralny nie jest potrzebny.
Ja zawsze zaczynam od rozbicia instalacji na funkcje, a nie na kolory. Sam kabel 4-żyłowy może oznaczać układ 3P+PE, czyli trzy fazy i ochronny, albo mniej oczywisty zestaw, jeśli przewód jest stary i oznaczenia są nieczytelne. Dlatego najpierw trzeba ustalić, co naprawdę ma zasilać wtyczka.
| Układ przewodów | Czy 4 żyły wystarczą | Wniosek praktyczny |
|---|---|---|
| 3 fazy + PE | Tak | To najczęstszy przypadek przy prostych silnikach i maszynach bez obwodu 230 V. |
| 3 fazy + N + PE | Nie | Potrzebny jest pełny kabel 5-żyłowy. |
| 3 fazy + N, bez PE | Nie | Taki układ jest niebezpieczny i nie powinien być stosowany. |
| Nieznany schemat | Nie zakładaj niczego | Najpierw sprawdź tabliczkę znamionową i schemat na obudowie urządzenia. |
Jeśli po tej wstępnej selekcji nadal nie wiesz, z czym masz do czynienia, lepiej nie zgadywać. Następny krok to rozpoznanie, kiedy taki układ ma sens, a kiedy lepiej od razu zmienić kabel albo wtyczkę.
Kiedy 4 żyły wystarczą, a kiedy lepiej zmienić wtyczkę
Najprostszy scenariusz to urządzenie trójfazowe, które do pracy potrzebuje tylko L1, L2, L3 i PE. Wtedy neutralny N zostaje niewykorzystany i 4-żyłowy kabel może być poprawnym rozwiązaniem, choć uczciwie powiem: w wielu przypadkach lepszy byłby wtedy także odpowiedni 4-bolcowy osprzęt, bo jest po prostu bardziej spójny z zastosowaniem.
Inaczej wygląda sytuacja, gdy sprzęt ma w środku elektronikę sterującą na 230 V, lampki sygnalizacyjne, cewki styczników albo elementy pomocnicze zasilane między fazą a neutralnym. Wtedy bez N urządzenie może działać niestabilnie albo wcale. W takich konstrukcjach nie ma miejsca na „jakoś się uda” - brakującej żyły nie zastąpi się prowizorką.
W praktyce wystarczy krótki test logiczny:
- Jeśli na tabliczce widzisz oznaczenie 3~ i brak informacji o obwodach 230 V, często wystarczą 3 fazy i PE.
- Jeśli pojawia się 3N~ albo urządzenie ma elementy sterowane napięciem faza-neutralny, potrzebujesz N.
- Jeśli producent podaje schemat zacisków, to on ma pierwszeństwo przed domysłami.
To ważne, bo wtyczka 5-bolcowa sama w sobie nie rozwiązuje problemu. Ona tylko daje możliwość podłączenia pięciu torów, a nie obowiązek wykorzystania wszystkich. Gdy już wiesz, który wariant masz przed sobą, można przejść do samego montażu.
Jak podłączyć przewody krok po kroku
Najpierw potrzebujesz prostych narzędzi: śrubokrętu, ściągacza izolacji, ewentualnie tulejek kablowych do przewodów linkowych i miernika uniwersalnego. Ja zawsze zaczynam od mechaniki, bo niedokręcona dławnica albo zbyt krótko zostawione żyły psują całe połączenie, nawet jeśli elektrycznie wszystko wygląda dobrze.
| Zacisk | Znaczenie | Co do niego podłączasz |
|---|---|---|
| L1, L2, L3 | Trzy fazy | Trzy przewody robocze z kabla. |
| N | Neutralny | Tylko wtedy, gdy urządzenie go wymaga. |
| PE | Ochronny | Zawsze, bez wyjątków, bo to przewód bezpieczeństwa. |
- Odłącz zasilanie i upewnij się miernikiem, że w przewodzie nie ma napięcia.
- Otwórz wtyczkę i odczytaj oznaczenia zacisków na korpusie.
- Przełóż kabel przez dławnicę przed zdejmowaniem izolacji, bo później często już się nie da tego zrobić bez rozbierania wszystkiego od początku.
- Zdejmij izolację na taką długość, aby żyły weszły do zacisków bez naprężenia, ale bez niepotrzebnego odsłaniania miedzi.
- Podłącz fazy do L1, L2 i L3, a przewód ochronny do PE.
- Jeśli urządzenie nie potrzebuje neutralnego, zostaw N wolny i dobrze odizolowany. Jeśli potrzebuje N, przerwij montaż i załóż kabel 5-żyłowy.
- Dokręć zaciski, sprawdź odciążenie kabla i zamknij obudowę bez ściskania żył.
Przy silnikach trójfazowych kolejność faz ma znaczenie dla kierunku obrotów. Jeżeli po uruchomieniu silnik kręci w złą stronę, zwykle wystarczy zamienić miejscami dwie fazy, ale nigdy nie robi się tego kosztem PE. Po montażu warto więc przejść jeszcze przez kontrolę, która wychwytuje błędy zanim zrobi się z nich kosztowny problem.
Najczęstsze błędy, które robią największą różnicę
W tym typie podłączenia błędy są banalne, ale skutki potrafią być poważne. Z mojego doświadczenia najwięcej problemów nie bierze się z samej teorii, tylko z pośpiechu i wiary w to, że „na pewno będzie dobrze”.
- Mostkowanie N z PE w samej wtyczce - to zły skrót, który może stworzyć zagrożenie porażeniowe i problemy z działaniem zabezpieczeń.
- Podłączanie według samych kolorów - w starszych przewodach albo po przeróbkach kolory nie zawsze odpowiadają aktualnym normom.
- Zostawienie luźnej żyły bez izolacji - nawet jeśli nie jest używana, nie może dotykać sąsiednich zacisków ani obudowy.
- Za mały przekrój kabla - przy większym obciążeniu przewód zaczyna się grzać, a wtyczka pracuje na granicy swoich możliwości.
- Brak dławika lub słabe odciążenie - kabel po czasie się wysuwa, a zaciski dostają naprężenia mechaniczne.
- Wtyczka 5-bolcowa bez potrzeby - jeśli urządzenie nie korzysta z N, czasem rozsądniej dobrać osprzęt 4-bolcowy, zamiast zostawiać piątą pozycję „na wszelki wypadek”.
Najgroźniejsze jest to, że część z tych błędów nie ujawnia się od razu. Sprzęt może ruszyć, ale po godzinie pracy zaczną się grzać złącza, pojawią się spadki napięcia albo zadziała zabezpieczenie. Dlatego po montażu zawsze robię jeszcze testy kontrolne.
Jak sprawdzić połączenie, zanim podasz napięcie
Do podstawowej kontroli wystarczy zwykły multimetr, choć przy większych instalacjach przydaje się też tester kolejności фаз. Ja traktuję ten etap jako obowiązkowy, bo właśnie tutaj wychodzą drobne pomyłki, które trudno zauważyć wzrokowo.
| Co sprawdzasz | Jak powinno być | Co oznacza błąd |
|---|---|---|
| Ciągłość PE | Przewód ochronny ma pewne połączenie z odpowiednim zaciskiem i obudową urządzenia. | Brak ochrony przeciwporażeniowej lub słaby styk. |
| Zwarcie między żyłami roboczymi | Brak przejścia między L1, L2, L3, N i PE. | Niedokładne podłączenie, uszkodzona izolacja albo luźny drucik. |
| Dławica i odciążenie kabla | Kabel siedzi sztywno i nie daje się wysunąć. | Połączenie mechaniczne jest za słabe. |
| Kolejność фаз | Zgodna z wymaganiami urządzenia. | Silnik może kręcić się w złą stronę. |
Jeśli urządzenie jest silnikowe, pierwszy rozruch dobrze zrobić bez obciążenia i z zachowaniem bezpiecznego odstępu. Gdy wszystko działa poprawnie, zostaje już tylko decyzja, czy obecny kabel i wtyczka naprawdę pasują do sprzętu, czy to tylko rozwiązanie „na dziś”.
Gdy piątej żyły brakuje, lepsza jest zmiana kabla niż prowizorka
Jeżeli schemat urządzenia pokazuje, że neutralny jest potrzebny, nie ma sensu oszukiwać instalacji. W takim przypadku wymiana na 5-żyłowy kabel to najuczciwsze i najbezpieczniejsze rozwiązanie. To samo dotyczy sytuacji, gdy nie masz pewności co do oznaczeń przewodów albo gdy w środku urządzenia widać ślady starych przeróbek.
Ja w takich przypadkach wolę podejść pragmatycznie: dobieram złącze do realnego układu zasilania, a nie odwrotnie. Jeśli sprzęt pracuje na trzech fazach i PE, 4 żyły są wystarczające. Jeśli potrzebuje neutralnego, trzeba zapewnić pełny tor zasilania, a jeśli instalacja jest stara albo nieczytelna, sensownie jest poprosić elektryka o weryfikację całego układu, nie tylko samej wtyczki.
W praktyce właśnie to rozróżnienie decyduje, czy połączenie będzie poprawne, czy tylko pozornie działa. Jeśli urządzenie wymaga N, użyj pełnego kabla 5-żyłowego; jeśli N nie jest potrzebny, 4-żyłowy przewód wystarczy, ale PE musi być podłączony bez kompromisów i bez prowizorycznych mostków.
