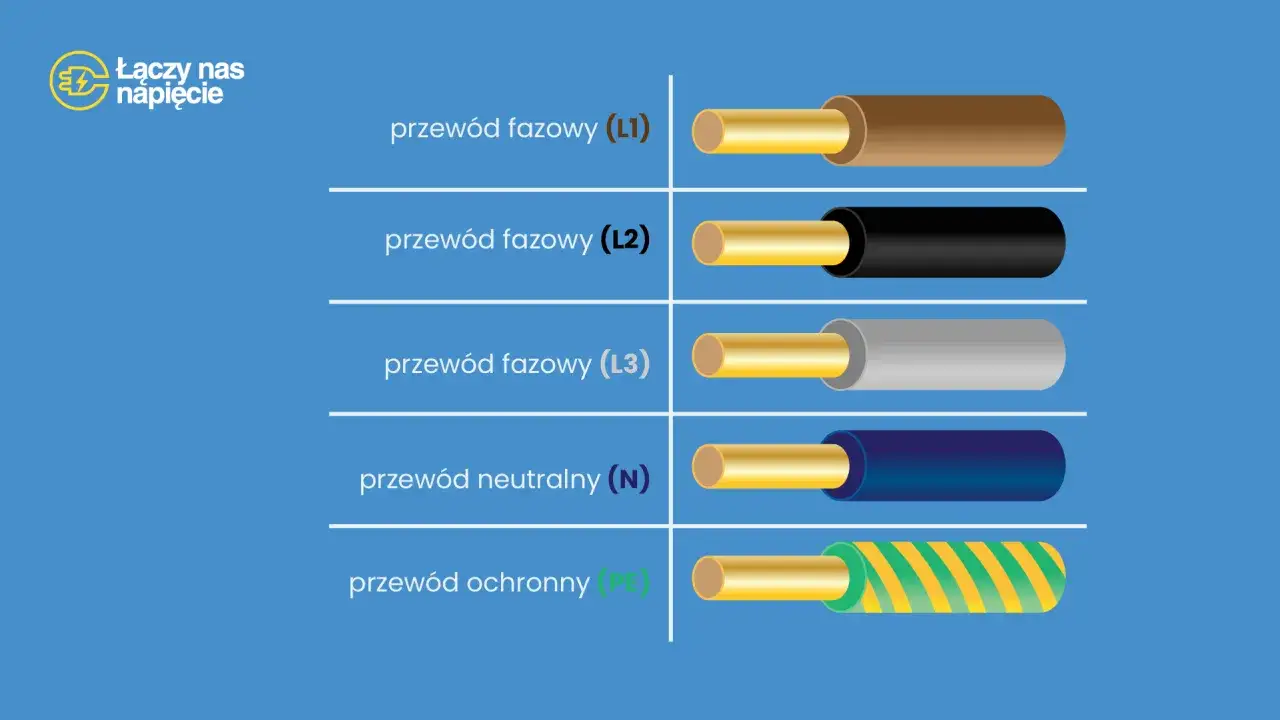

Przewody fazowe (L1, L2, L3) mają brązowy, czarny i szary płaszcz. Przewód neutralny (N) jest niebieski, a ochronny (PE) ma zielono-żółte paski.

Kolory przewodów nie są przypadkowe: w instalacji mają mówić, która żyła jest ochronna, która neutralna, a która czynna. Dobrze odczytane oznaczenia pomagają uniknąć pomyłek przy montażu, modernizacji i naprawie, zwłaszcza gdy pracuje się w starszym obiekcie albo przy kablu wielożyłowym. Poniżej rozkładam to na prosty, praktyczny układ, bez zbędnej teorii.

Najważniejsze barwy w instalacji elektrycznej czyta się po funkcji żyły

  • Żółto-zielony oznacza przewód ochronny PE i nie powinien pełnić innej roli.
  • Niebieski jest zarezerwowany głównie dla przewodu neutralnego N.
  • Brązowy, czarny i szary najczęściej oznaczają żyły czynne, czyli fazy L.
  • W starszych instalacjach barwy bywają inne, więc sam kolor nie wystarcza do identyfikacji.
  • Przed pracą trzeba zawsze potwierdzić brak napięcia miernikiem lub próbnikiem dwubiegunowym.

Przewody fazowe (L1, L2, L3) mają brązowy, czarny i szary płaszcz. Przewód neutralny (N) jest niebieski, a ochronny (PE) ma zielono-żółte paski.

Jak odczytać podstawowe barwy bez zgadywania

W polskiej praktyce instalacyjnej punktem odniesienia pozostaje norma PN-HD 308 S2:2007, a jej sens jest bardzo prosty: barwa ma ograniczać niejednoznaczność, a nie zostawiać pole do interpretacji. Dotyczy to kabli i przewodów w instalacjach niskiego napięcia, więc dokładnie tego świata, z którym spotykamy się w mieszkaniach, domach i rozdzielnicach.

Barwa Funkcja Jak to czytać w praktyce
Żółto-zielona PE Przewód ochronny. Służy do ochrony przeciwporażeniowej i nie powinien być używany jako żyła robocza.
Niebieska N Przewód neutralny. W typowej instalacji jednofazowej wraca nim prąd roboczy.
Brązowa L Żyła czynna, najczęściej fazowa w obwodzie jednofazowym.
Czarna L Druga żyła czynna, zwykle jedna z faz w obwodzie trójfazowym.
Szara L Trzecia żyła czynna w układzie trójfazowym.

Warto zapamiętać jedną rzecz: barwa mówi o funkcji, ale nie zastępuje sprawdzenia obwodu. Nawet jeśli kabel wygląda „książkowo”, to po modernizacji, przeróbkach albo w starej puszce układ może już być inny. Na tej bazie łatwiej zrozumieć, jak czytać typowe konfiguracje kabli w praktyce.

Jak wyglądają typowe układy kabli

Liczba żył Typowy układ Gdzie spotkasz taki kabel
3 PE + N + L Najczęściej w obwodzie jednofazowym, na przykład do gniazda albo prostego punktu oświetleniowego.
4 PE + L1 + L2 + L3 Obwód trójfazowy bez przewodu neutralnego.
5 PE + N + L1 + L2 + L3 Typowy kabel do zasilania urządzeń trójfazowych, gdzie potrzebny jest także neutralny.

To właśnie dlatego w kablu pięciożyłowym często widzimy zestaw: żółto-zielony, niebieski, brązowy, czarny i szary. Jeśli natomiast w obwodzie trójfazowym nie ma przewodu neutralnego, niebieskiej żyły po prostu nie będzie. Przyznam, że właśnie tu początkujący najczęściej popełniają błąd: liczą żyły, zamiast sprawdzić schemat i funkcję każdej z nich. I to prowadzi nas do starszych instalacji, gdzie układ bywa jeszcze mniej oczywisty.

Dlaczego w starszych instalacjach kolory mylą bardziej niż pomagają

W starych budynkach przewody bywają mieszanką kilku epok jednocześnie. Jeden odcinek może być zgodny z obecnym standardem, drugi pochodzić z remontu sprzed lat, a trzeci zostać dołożony później bez spójnego oznaczenia. Najczęściej problem dotyczy układów TN-C i TN-C-S, gdzie przewód PEN łączy funkcję ochronną i neutralną, a po modernizacji rozdziela się go na PE i N.

Ja przy takich instalacjach nigdy nie zakładam, że kolor mówi wszystko. Niebieski może być poprawnie neutralny, ale w starszym lub przebudowanym obiekcie zdarzają się wyjątki, a izolacja bywa pożółkła, nadpalona albo oznaczona wtórnie taśmą i koszulką. W praktyce oznacza to jedno: barwa jest wskazówką, nie dowodem.

  • Jeśli instalacja była modernizowana etapami, stare i nowe oznaczenia mogą się mieszać.
  • Jeśli przewody były skracane lub przedłużane, kolor przy końcu żyły może nie odpowiadać reszcie odcinka.
  • Jeśli ktoś użył taśmy zamiast właściwego przewodu, łatwo o pozorne, ale mylące oznaczenie.
  • Jeśli obwód pochodzi z czasów TN-C, nie zawsze da się odczytać funkcję bez pomiaru i dokumentacji.

W takich warunkach najważniejsze staje się pytanie nie o to, jaki kabel widzę, tylko o to, czy mogę mu zaufać. A to prowadzi wprost do rzeczy, których sam kolor nigdy nie pokaże.

Czego nie widać po kolorze

Barwa izolacji nie mówi, czy przewód jest aktualnie pod napięciem, nie zdradza rodzaju obwodu i nie potwierdza, że dana żyła na pewno pełni tę samą funkcję w całym urządzeniu. W instalacjach specjalnych, sterowniczych i wewnątrz urządzeń producenci mogą stosować własne oznaczenia, dlatego schemat i opis zacisków są równie ważne jak sam kabel.

  • Kolor nie potwierdza, że przewód jest beznapięciowy.
  • Kolor nie mówi, czy obwód jest prądu przemiennego, czy stałego.
  • Kolor nie rozróżnia przewodu zasilającego od sygnałowego.
  • Kolor nie zastępuje pomiaru ani dokumentacji technicznej.

Warto też pamiętać, że nie wszystkie przewody identyfikuje się wyłącznie barwą. W niektórych konstrukcjach, na przykład przy przewodach koncentrycznych, płaskich żyłach bez powłoki czy przewodach w izolacji mineralnej, sama funkcja wynika z budowy albo położenia żyły. Dlatego w dobrym warsztacie kolor jest pierwszym tropem, ale nigdy ostatnim. Skoro tak, to łatwo wskazać najczęstsze błędy, które robią największą krzywdę.

Najczęstsze błędy przy podłączaniu i jak ich uniknąć

  • Mylenie N z PE - to jeden z najgroźniejszych błędów, bo przewód neutralny i ochronny nie pełnią tej samej roli.
  • Używanie żółto-zielonego jako żyły roboczej - tego koloru nie powinno się traktować jak uniwersalnego „wolnego” przewodu.
  • Zaufanie do koloru bez pomiaru - szczególnie w starszych instalacjach to proszenie się o kłopoty.
  • Zakładanie, że niebieski zawsze oznacza to samo - po przeróbkach i w obwodach specjalnych bywa z tym różnie.
  • Brak oznaczeń po naprawie - jeśli po remoncie nie opiszesz żył, następna osoba będzie zgadywać za ciebie.

Najrozsądniejsza procedura jest nudna, ale skuteczna: odłącz zasilanie, sprawdź brak napięcia, porównaj przewody ze schematem i dopiero wtedy cokolwiek łącz. W instalacjach, gdzie ochronny i neutralny były kiedyś wspólne, a dziś są rozdzielone, ten porządek pracy oszczędza najwięcej czasu. Z tego miejsca już tylko krok do praktycznych zasad przy remoncie i modernizacji.

Co zapamiętać, gdy instalacja trafia do modernizacji

  • Zrób zdjęcia przed rozpięciem przewodów.
  • Oznacz końce żył, zanim odłączysz cokolwiek na stałe.
  • Nie zakładaj, że stary kabel ma układ zgodny z obecnym standardem.
  • Po większej przebudowie zamów pomiary i sprawdzenie ochrony przeciwporażeniowej.
  • Jeśli w rozdzielnicy widzisz mieszankę TN-C i TN-S, traktuj dokumentację jako obowiązkową, nie opcjonalną.

Jeśli miałbym zostawić jedną zasadę, brzmiałaby tak: kolor pomaga zacząć, ale nie wolno kończyć na kolorze. Dopiero połączenie barwy, opisu zacisków i pomiaru daje odpowiedź, której można zaufać przy bezpiecznej pracy z instalacją.

FAQ - Najczęstsze pytania

Żółto-zielony to przewód ochronny (PE). Niebieski to neutralny (N). Brązowy, czarny i szary to przewody fazowe (L). Znajomość tych barw jest kluczowa dla bezpieczeństwa i prawidłowego montażu instalacji elektrycznych.

Kolor jest wskazówką, ale nie dowodem. W starszych instalacjach, po modernizacjach lub w obwodach specjalnych, kolory mogą odbiegać od normy. Zawsze należy to zweryfikować miernikiem.

Przewód żółto-zielony jest zarezerwowany wyłącznie dla funkcji ochronnej (PE). Użycie go jako żyły roboczej jest skrajnie niebezpieczne, ponieważ może prowadzić do porażenia prądem w przypadku awarii izolacji.

W przypadku wątpliwości co do kolorów w starych instalacjach, zawsze należy odłączyć zasilanie i sprawdzić brak napięcia miernikiem. Konieczne jest też użycie próbnika dwubiegunowego do identyfikacji funkcji każdej żyły przed podłączeniem.

Najczęstsze błędy to mylenie N z PE, używanie żółto-zielonego jako żyły roboczej, ufanie kolorom bez pomiaru oraz brak opisu żył po naprawach. Zawsze weryfikuj funkcję przewodu przed podłączeniem.
