Podwójne gniazdo wygląda na prosty element instalacji, ale właśnie przy nim najłatwiej popełnić błąd, który potem daje luz na zacisku, grzanie albo brak zasilania w jednej połówce. Dobrze rozpisany schemat pozwala od razu odróżnić przewód fazowy, neutralny i ochronny oraz sprawdzić, czy dany mechanizm wymaga mostkowania, czy ma zasilanie wspólne. Poniżej rozkładam to na praktyczne kroki, z naciskiem na kable, zaciski i typowe pułapki w polskich instalacjach.
Najważniejsze rzeczy, które trzeba sprawdzić przed podłączeniem gniazda
- Standardowe gniazdo 230 V wymaga zwykle trzech żył: L, N i PE.
- Nie każdy model podwójnego gniazda ma fabryczne połączenie obu połówek, więc trzeba sprawdzić tył mechanizmu.
- Kolory przewodów pomagają, ale nie zastępują pomiaru napięcia i identyfikacji obwodu.
- W starszej instalacji bez PE nie zakładam bezrefleksyjnie, że gniazdo z bolcem da się podłączyć tak samo jak nowe.
- Przed montażem trzeba wyłączyć właściwy obwód i potwierdzić brak napięcia miernikiem.

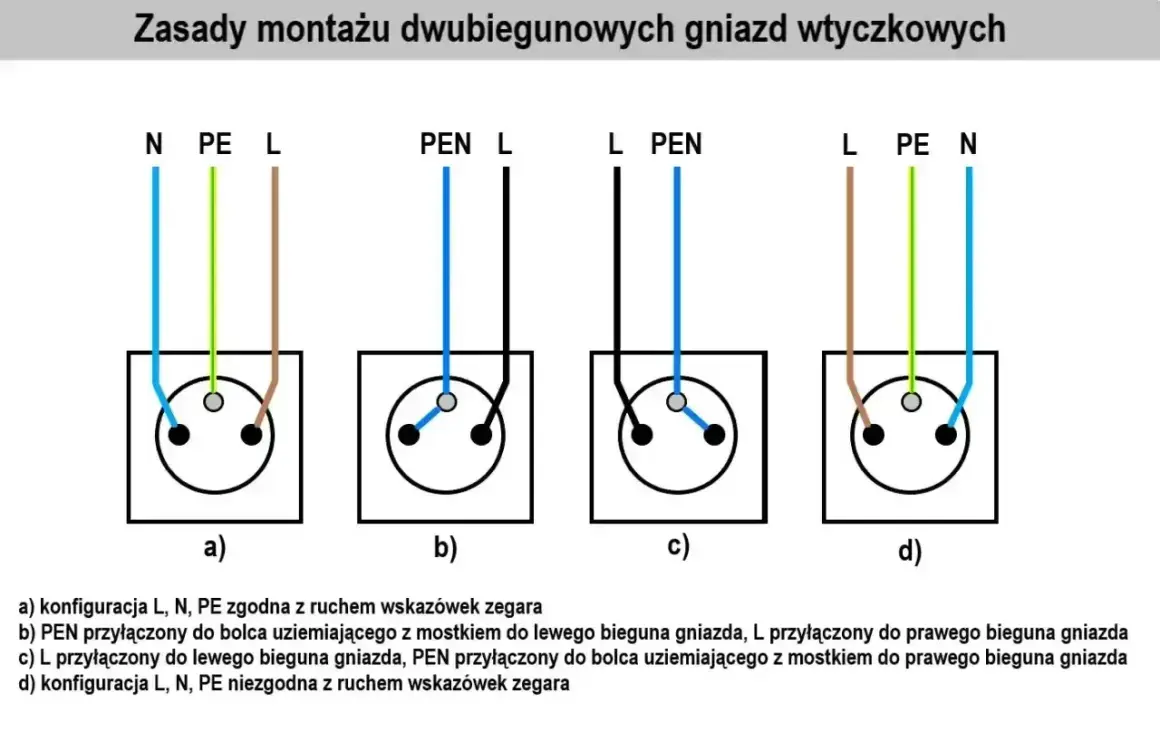

Jak wygląda poprawny schemat podłączenia podwójnego gniazda
W praktyce rozdzielam dwie rzeczy: schemat elektryczny i konstrukcję konkretnego mechanizmu. W typowym gnieździe 230 V, czyli 2P+Z, masz trzy tory: fazowy L, neutralny N i ochronny PE. W podwójnym gnieździe oba punkty poboru mogą działać z jednego zestawu przewodów, ale tylko wtedy, gdy producent przewidział takie rozwiązanie w samym mechanizmie.
To ważne, bo nie każde podwójne gniazdo jest „wewnętrznie połączone”. W jednych modelach wystarczy doprowadzić zasilanie raz, w innych trzeba wykonać mostek między sekcjami albo zasilić je oddzielnie. Ja zawsze patrzę na tył osprzętu, symbole zacisków i układ styków, a nie tylko na front czy ramkę.
| Typ rozwiązania | Co to oznacza w praktyce | Na co uważam |
|---|---|---|
| Gniazdo z fabrycznym połączeniem | Jedno zasilanie zasila obie połówki | Sprawdzam oznaczenia zacisków i nie dorabiam zbędnych mostków |
| Gniazdo bez połączenia wewnętrznego | Trzeba zmostkować sekcje albo zasilić je osobno | Mostek wykonuję tylko zgodnie z instrukcją danego mechanizmu |
| Dwa oddzielne mechanizmy w jednej ramce | Każdy punkt traktuję jak osobne gniazdo | Kontroluję miejsca połączeń i długość przewodów w puszce |
Jeśli ten etap jest dobrze rozpoznany, reszta pracy jest zwykle prostsza. Zanim jednak cokolwiek przykręcę, sprawdzam jeszcze, jakie przewody mam w puszce i czy ich przekrój pasuje do obwodu.
Jakie kable i żyły powinny trafić do gniazda
W nowych instalacjach gniazda wtyczkowe prowadzi się najczęściej przewodem miedzianym 3x2,5 mm². To nie jest przypadek. Podwójne gniazdo nie jest osobnym obciążeniem, tylko jednym punktem poboru rozdzielonym na dwie sekcje, więc obwód musi być przygotowany tak, by bezpiecznie przenosić sumaryczne obciążenie całej linii.
Przy identyfikacji żył trzymam się standardu, ale nie ufam wyłącznie kolorom. W starszych instalacjach bywa różnie, a w puszce mogą pojawić się przewody po wcześniejszych przeróbkach. Dlatego najpierw rozpoznaję funkcję przewodu, a dopiero potem podłączam go do zacisku.
| Żyła | Oznaczenie | Rola w gnieździe | Co sprawdzam |
|---|---|---|---|
| Brązowa, czarna lub szara | L | Przewód fazowy | Czy trafia do właściwego zacisku i nie jest uszkodzony |
| Niebieska | N | Przewód neutralny | Czy ma pewny styk i nie jest nadmiernie skrócona |
| Żółto-zielona | PE | Przewód ochronny | Czy jest podłączona do zacisku ochronnego bez luzu |
W starych układach, zwłaszcza tam, gdzie w puszce są tylko dwa przewody, nie traktuję sytuacji jak zwykłej wymiany osprzętu. To już nie jest prosty montaż „1:1”, tylko temat do oceny całej instalacji. Dopiero po takim sprawdzeniu ma sens przejście do samego montażu.
Jak podłączyć gniazdo krok po kroku
Ja zaczynam zawsze od odłączenia właściwego zabezpieczenia w rozdzielnicy i potwierdzenia braku napięcia miernikiem dwubiegunowym. Próbnik traktuję pomocniczo, bo w instalacji liczy się pewny pomiar, nie szybki domysł.
- Wyłącz obwód w rozdzielnicy i sprawdź brak napięcia na wszystkich przewodach w puszce.
- Oceń stan izolacji, długość żył i głębokość puszki. Jeśli przewody są sztywne, przypalone albo za krótkie, nie wciskaj ich na siłę.
- Usuń izolację tylko na taką długość, jakiej wymaga producent mechanizmu. Zbyt długi odcinek gołej miedzi zwiększa ryzyko zwarcia.
- Podłącz przewód ochronny do zacisku PE, neutralny do N, a fazowy do L. Jeśli model ma dwa niezależne tory, wykonaj mostek tylko wtedy, gdy przewiduje to instrukcja, albo zasil oba tory oddzielnie.
- Dokręć zaciski pewnie, ale bez przesady. Potem zrób delikatny test pociągnięcia każdego przewodu.
- Ułóż żyły tak, żeby nie były zgniecione przez mechanizm. Zamontuj osprzęt, włącz zasilanie i sprawdź działanie gniazda testerem albo zwykłą ładowarką.
Jeśli po uruchomieniu jedno z gniazd nie działa, najczęściej winny jest mostek, źle osadzony przewód albo niedociśnięty zacisk. Wtedy nie zgaduję, tylko wracam do połączeń i sprawdzam je jeszcze raz. To prowadzi prosto do błędów, które widzę najczęściej.
Najczęstsze błędy, które od razu wychodzą na jaw
- Podłączenie wyłącznie „na kolor” bez sprawdzenia, co naprawdę robi dany przewód w obwodzie.
- Założenie, że każde podwójne gniazdo ma mostek, choć część modeli wymaga osobnego zasilania albo dodatkowego połączenia.
- Wpychanie dwóch żył do jednego zacisku, jeśli producent nie przewidział takiego rozwiązania.
- Zbyt krótkie przewody w puszce, które po wsunięciu mechanizmu wysuwają się albo naprężają styki.
- Pomieszanie N z PE albo dorabianie „zerowania” w nowej instalacji, gdzie to po prostu nie pasuje do układu.
- Przygniecenie izolacji ramką, co później skutkuje grzaniem, luzem albo przypadkowym zwarciem.
W praktyce to właśnie te drobiazgi decydują o tym, czy gniazdo będzie działać latami, czy zacznie sprawiać kłopoty po kilku tygodniach. Jeśli którykolwiek z tych punktów pasuje do twojej instalacji, montaż lepiej przerwać przed przykręceniem ramki.
Kiedy zatrzymać montaż i wezwać elektryka
W kilku sytuacjach uczciwiej jest przerwać pracę niż udawać, że to tylko prosty montaż. Dotyczy to zwłaszcza starych instalacji TN-C, gdzie w puszce masz dwa przewody i nie wiesz, czy układ pozwala na bezpieczne gniazdo z uziemieniem, a także obwodów z aluminium, nadtopionych zacisków i miejsc narażonych na wilgoć.
| Sytuacja | Dlaczego to problem | Co robię |
|---|---|---|
| Brak przewodu PE albo niejasny PEN | Nie da się bezpiecznie założyć, że układ działa poprawnie | Weryfikuję instalację i nie opieram się na domysłach |
| Przewody aluminiowe | Są bardziej wymagające przy zaciskaniu i łatwiej o uszkodzenie połączenia | Sprawdzam osprzęt i najlepiej zlecam pracę specjaliście |
| Ślady przegrzania lub stopiona izolacja | To sygnał, że wcześniej było już coś nie tak | Nie montuję nowego gniazda, dopóki nie wyjaśnię przyczyny |
| Mokra strefa, taras, łazienka, kuchnia | Potrzebny jest właściwy stopień ochrony i poprawny dobór osprzętu | Dobieram odpowiedni model, zwykle z myślą o wyższym IP |
| Puszka jest zbyt płytka | Mechanizm i przewody nie mieszczą się bez naprężeń | Szukam głębszej puszki albo rezygnuję z montażu do czasu poprawy |
Właśnie dlatego przed zamknięciem puszki robię jeszcze jeden krótki audyt. To najprostszy sposób, żeby nie wracać do tej samej pracy drugi raz.
Co sprawdzam przed zamknięciem puszki, żeby nie wracać do tematu
Przed zamknięciem osprzętu robię krótki, praktyczny przegląd. Sprawdzam, czy mechanizm siedzi równo, czy przewody nie są dociśnięte przez ramkę, czy oba tory mają zasilanie i czy orientacja gniazda jest spójna z resztą mieszkania. To drobiazgi, ale właśnie one decydują o tym, czy instalacja będzie działała latami, czy zacznie sprawiać kłopoty po kilku tygodniach.
- Czy wszystkie śruby są pewnie dokręcone po pierwszym teście pod obciążeniem.
- Czy nie ma nagrzewania po kilku minutach pracy z podłączonym urządzeniem.
- Czy przewód ochronny ma stabilny styk i nie wysuwa się przy lekkim pociągnięciu.
- Czy ramka nie wypycha mechanizmu z puszki i nie deformuje przewodów.
- Czy gniazdo nie ma luzu po włożeniu i wyjęciu wtyczki testowej.
Jeżeli wszystko przechodzi taki test, schemat jest czytelny, połączenia stabilne, a podwójne gniazdo można uznać za poprawnie wykonane. Gdy cokolwiek budzi wątpliwość, lepiej wrócić do zacisków niż liczyć na to, że jakoś się ułoży.
