W okablowaniu sieciowym najwięcej zamieszania robi nie sam wtyk, tylko decyzja, czy zakończyć go według T568A czy T568B. Poniżej wyjaśniam różnice, pokazuję, kiedy wybór ma realne znaczenie, a kiedy jest tylko kwestią porządku w instalacji, oraz podpowiadam, jak uniknąć błędów przy zarabianiu kabla. Z mojego doświadczenia to temat, w którym prosta zasada oszczędza więcej czasu niż techniczne dyskusje.
Najważniejsze jest nie to, który wariant wybierzesz, tylko czy zrobisz go konsekwentnie
- T568A i T568B różnią się wyłącznie zamianą par zielonej i pomarańczowej.
- Dla szybkości sieci oba układy są równoważne, jeśli kabel jest poprawnie zarobiony.
- W nowej instalacji wybierz jeden standard i trzymaj się go na wszystkich końcówkach.
- Kabel A-B tworzy skrętkę krosowaną, ale dziś jest potrzebny rzadziej niż kiedyś.
- Najczęstszy błąd to nie sam wybór standardu, lecz split pair i zbyt mocne rozplecenie par.
Czym różnią się standardy T568A i T568B
Technicznie rzecz biorąc, nie mówimy tu o dwóch różnych „standardach RJ45”, tylko o dwóch sposobach zakończenia przewodów we wtyku 8P8C, który potocznie nazywa się RJ45. Różnica jest niewielka, ale łatwo ją pomylić: w T568A i T568B zamienione są miejscami pary zielona i pomarańczowa, a pozostałe przewody trafiają na te same piny.
W praktyce oznacza to, że elektrycznie oba układy zachowują się tak samo, jeśli kabel jest poprawnie zarobiony i spełnia wymaganą kategorię. Nie ma tu „szybszego” ani „lepszego” wariantu pod kątem przepustowości. O wyniku bardziej decydują jakość zaciśnięcia, długość toru, zachowanie skrętu par i zgodność całej instalacji.

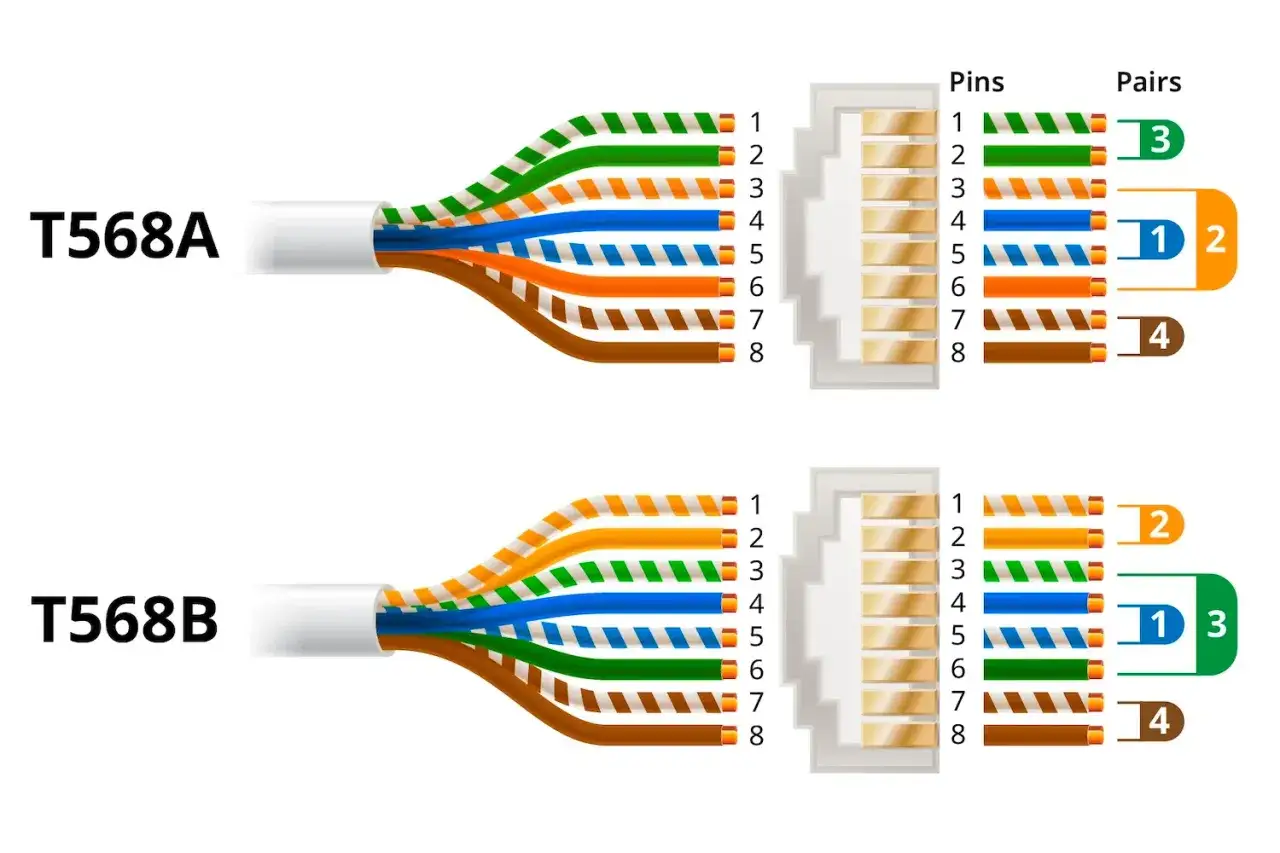

| Pin | T568A | T568B |
|---|---|---|
| 1 | biało-zielony | b iało-pomarańczowy |
| 2 | zielony | pomarańczowy |
| 3 | b iało-pomarańczowy | b iało-zielony |
| 4 | niebieski | niebieski |
| 5 | b iało-niebieski | b iało-niebieski |
| 6 | pomarańczowy | zielony |
| 7 | b iało-brązowy | b iało-brązowy |
| 8 | brązowy | brązowy |
Jeśli lubisz prostą regułę do zapamiętania, ja patrzę na to tak: T568A ma na początku zieloną parę, a T568B zaczyna się od pomarańczowej. Reszta to już tylko konsekwencja przy zarabianiu obu końców kabla. Z tego wynika naturalne pytanie, który wariant wybrać w konkretnej instalacji.
Który wariant wybrać w nowej instalacji
Jeżeli budujesz sieć od zera, wybór między A i B nie powinien być decyzją o jakości, tylko o porządku. W domu, w małym biurze i w szafie rack najważniejsze jest to, by całość była spójna: gniazda, patch panel, keystony i przewody krosowe powinny trzymać ten sam układ albo przynajmniej być jasno opisane.
W praktyce patrzę najpierw na to, co już istnieje. Jeśli masz gotową instalację po jednym schemacie, nie ma sensu dokładać drugiego tylko dlatego, że ktoś uznał go za „ładniejszy”. Przy serwisie i rozbudowie konsekwencja wygrywa z teorią, bo eliminuje pomyłki podczas przepinania i testów.
| Sytuacja | Co zrobić | Dlaczego to ma sens |
|---|---|---|
| Nowa instalacja od zera | Wybierz jeden układ i stosuj go wszędzie | Łatwiejszy serwis i mniej pomyłek |
| Rozbudowa istniejącej sieci | Dopasuj się do już użytego schematu | Unikasz mieszania oznaczeń i kabli |
| Szafa rack z patch panelem | Trzymaj identyczny układ na wszystkich punktach | Porządek w dokumentacji i testach |
| Jednorazowy kabel do podłączenia sprzętu | Wybierz dowolny, ale zarób go identycznie na obu końcach | To będzie zwykły kabel prosty |
Jeśli miałbym podać jedną praktyczną radę, byłaby banalna: nie szukaj „lepszej litery”, tylko jednego wzorca dla całej instalacji. Właśnie dlatego kolejnym ważnym tematem jest to, kiedy mieszanie obu schematów ma jeszcze sens.
Kiedy mieszanie A i B ma sens
Zestawienie jednego końca w T568A, a drugiego w T568B tworzy kabel krosowany, czyli crossover. Taki przewód historycznie służył do łączenia dwóch podobnych urządzeń bez pośrednictwa switcha, na przykład komputer z komputerem albo dwa starsze switche. Dziś ten przypadek jest dużo rzadszy, bo większość sprzętu obsługuje Auto MDI/MDIX, czyli automatyczne dopasowanie par nadawczych i odbiorczych.
To ważne rozróżnienie: mieszanie standardów nie jest błędem samo w sobie, jeśli robisz to świadomie i z konkretnym celem. Problem zaczyna się wtedy, gdy różne zakończenia pojawiają się przypadkiem w instalacji, która miała być prosta i jednolita. Wtedy diagnoza potrafi zająć niepotrzebnie dużo czasu.
- Starszy sprzęt bez Auto MDI/MDIX może wymagać kabla krosowanego.
- Urządzenia przemysłowe i część specjalistycznych kontrolerów nadal bywają wrażliwe na sposób zarobienia.
- W laboratorium mieszany układ bywa przydatny do testów i diagnostyki.
- W stałej instalacji w ścianie crossover zwykle nie ma sensu, jeśli nie wynika z projektu.
Warto też pamiętać, że przy 10/100 Mb/s wykorzystywane są głównie pary 1/2 i 3/6, a przy Gigabit Ethernet pracują już wszystkie cztery pary. Dlatego poprawny układ przewodów i zachowanie skrętu mają większe znaczenie niż sama nazwa schematu. To prowadzi prosto do typowych błędów, które widzę najczęściej przy zarabianiu kabli.
Najczęstsze błędy przy zarabianiu kabla
Najwięcej problemów nie wynika z wyboru A albo B, tylko z niedbałego wykonania. Kabel może wyglądać poprawnie, a mimo to działać niestabilnie, zwłaszcza gdy ktoś rozplecie pary zbyt daleko od końcówki albo pomyli kolejność żył na jednym pinie.
Ja zawsze zwracam uwagę na cztery rzeczy: układ pinów, długość rozkręcenia par, zgodność standardu na obu końcach i test po zaciśnięciu. To właśnie tutaj ujawnia się różnica między „kablem, który jakoś działa” a przewodem, który naprawdę nadaje się do instalacji.
- Split pair - przewody z różnych par trafiają obok siebie; kabel może przejść prosty test ciągłości, ale nie będzie pracował tak dobrze, jak powinien.
- Zamiana standardu na jednym końcu przez nieuwagę - kabel zamiast prostego staje się krosowany.
- Zbyt mocne rozplecenie skrętki przy wtyku - rosną zakłócenia i spada margines jakości.
- Brak testu po zarobieniu - błąd wychodzi dopiero wtedy, gdy sprzęt nie zestawia linku albo działa niestabilnie.
- Mieszanie kategorii i jakości osprzętu - dobry standard nie naprawi słabego kabla, złej wtyczki ani niepewnego narzędzia.
Do prostych instalacji wystarczy zwykły tester mapy żył, ale przy większych projektach wolę urządzenie, które pokazuje wire map dokładniej niż tylko „ciągłość jest albo nie ma”. Przy okablowaniu strukturalnym oszczędność kilku minut na testach często kończy się godzinami szukania usterki. Z tego powodu końcowy wybór warto uprościć do jednej praktycznej zasady.
Jak uprościć decyzję, żeby kabel działał bez niespodzianek
Gdybym miał sprowadzić temat do jednego zdania, powiedziałbym tak: wybierz jeden standard, stosuj go konsekwentnie i sprawdzaj każdy kabel po zarobieniu. W nowej instalacji nie ma sensu rozważać „lepszego” wariantu, bo oba dają identyczny efekt transmisyjny, o ile wykonanie jest poprawne.
W praktyce najlepiej działa prosty zestaw reguł. Jeśli budujesz sieć od podstaw, trzymaj się jednego schematu dla gniazd, patch panelu i patchcordów. Jeśli modernizujesz istniejącą infrastrukturę, dopasuj się do tego, co już działa. Jeśli potrzebujesz kabla krosowanego, zrób go świadomie, a nie przypadkiem. Tyle wystarczy, żeby temat przestał być źródłem nieporozumień.
Największą różnicę robi więc nie sam wybór między T568A i T568B, tylko porządek w wykonaniu, testowaniu i dokumentacji. To właśnie on decyduje, czy instalacja będzie przewidywalna po roku, czy zacznie sprawiać kłopoty przy pierwszym serwisie.
