Dobór kabla zaczyna się od prostej zależności: im mniejszy przekrój żyły, tym większy opór, większe nagrzewanie i niższy dopuszczalny prąd. W praktyce nie wystarczy jednak spojrzeć na samą liczbę mm², bo wynik zmieniają jeszcze długość trasy, temperatura otoczenia, sposób ułożenia i rodzaj izolacji. Poniżej rozkładam temat tak, żeby dało się sensownie dobrać przewód do oświetlenia, gniazd, sprzętu RTV, klimatyzacji czy mocniejszego odbiornika bez zgadywania.
Najważniejsze zasady doboru przewodu w jednym miejscu
- Większy przekrój oznacza zwykle większą obciążalność prądową i mniejsze straty ciepła.
- Ten sam kabel może przenosić zupełnie inny prąd w zależności od ułożenia, temperatury i grupowania z innymi przewodami.
- Spadek napięcia bywa równie ważny jak sam prąd, zwłaszcza na dłuższych odcinkach.
- Miedź i aluminium nie zachowują się tak samo, więc nie da się ich porównywać 1:1.
- W instalacjach domowych najczęściej spotyka się przekroje 1,5; 2,5; 4; 6 i 10 mm², ale to tylko punkt wyjścia.

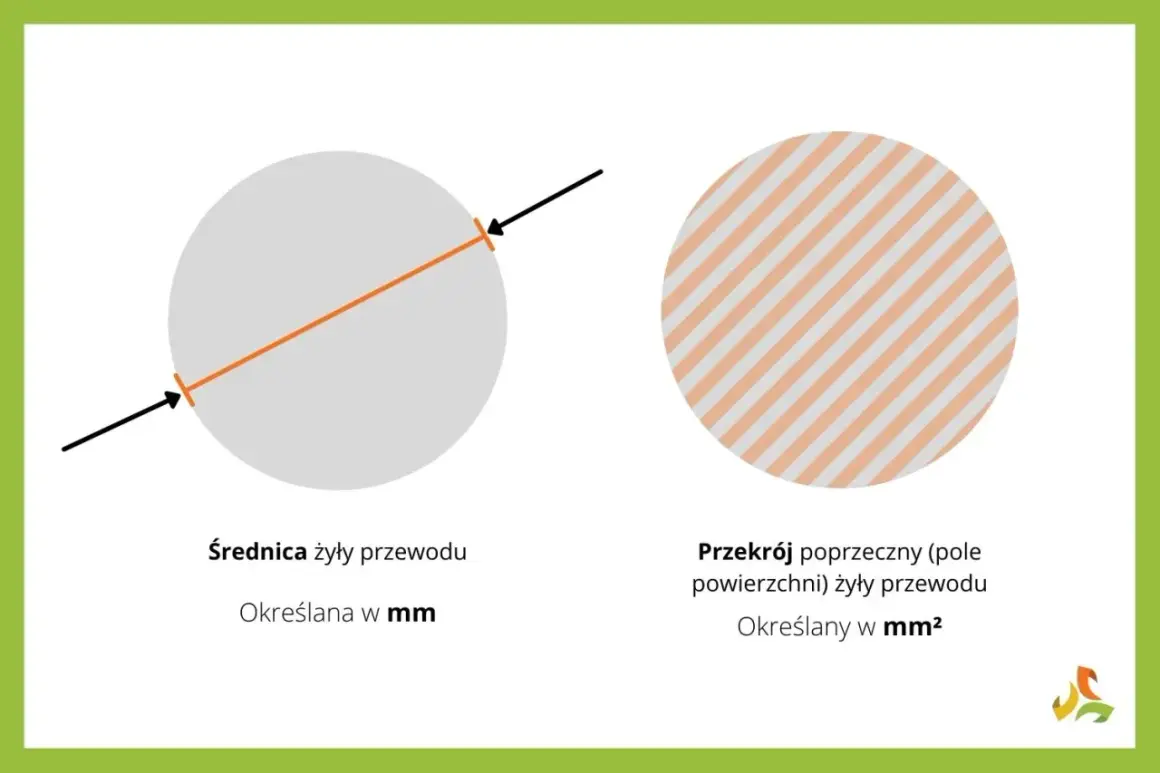

Jak przekrój wpływa na prąd i temperaturę przewodu
Ja patrzę na to najprościej: prąd nie „zużywa” przewodu, tylko zamienia część energii w ciepło. Im cieńsza żyła, tym większy opór, a więc większe straty I²R i szybszy wzrost temperatury. W uproszczeniu można to zapisać wzorem R = ρ × L / A, czyli opór rośnie wraz z długością przewodu, a maleje wraz z polem przekroju.
To właśnie dlatego większy przekrój nie jest „na zapas” tylko po to, żeby lepiej wyglądał na papierze. Większa żyła lepiej oddaje ciepło, ma mniejszy spadek napięcia i zwykle pozwala bezpiecznie prowadzić większy prąd przez dłuższy czas. W praktyce liczy się nie tylko to, ile amperów płynie, ale też przez ile godzin, w jakiej temperaturze i w jakim otoczeniu.
Warto też rozróżnić dwa pojęcia: prąd chwilowy i prąd długotrwały. Krótkotrwałe obciążenie przewód zwykle znosi lepiej niż ciągłą pracę blisko granicy, dlatego kabel do urządzenia działającego godzinami musi być dobrany ostrożniej niż przewód do odbiornika, który włącza się na moment. I właśnie dlatego sam przekrój nie zamyka tematu, bo równie mocno liczy się sposób montażu.
Jeśli chcesz policzyć dobór dobrze, następnym krokiem nie jest już sam kabel, tylko warunki, w jakich będzie pracował.
Co poza przekrojem zmienia dopuszczalny prąd
To jest fragment, który najczęściej decyduje o błędnym doborze. Na kartce dwa przewody mogą mieć ten sam przekrój, ale w instalacji jeden będzie pracował chłodno, a drugi już wyraźnie się nagrzeje. Różnicę robią cztery rzeczy: materiał żyły, sposób ułożenia, temperatura otoczenia i długość obwodu.
Materiał żyły
Miedź przewodzi lepiej niż aluminium, dlatego przy tym samym przekroju zwykle przeniesie większy prąd. W praktyce oznacza to, że aluminiowy przewód potrzebuje zazwyczaj większego przekroju, żeby osiągnąć podobną obciążalność. To nie jest detal, tylko realna różnica w rezystancji i nagrzewaniu. Jeśli ktoś porównuje kabel „na oko”, bez sprawdzenia materiału żyły, od razu skraca sobie drogę do błędu.
Sposób ułożenia i chłodzenie
Przewód ułożony na otwartej ścianie oddaje ciepło dużo lepiej niż ten sam przewód schowany w rurce instalacyjnej, w grubym ociepleniu albo ściśnięty razem z kilkoma innymi kablami. Z punktu widzenia fizyki to proste: im gorzej kabel oddaje ciepło, tym szybciej rośnie jego temperatura i tym mniejszy prąd może bezpiecznie przenosić. Dlatego przewód w ścianie, w peszlu i na korytku to nie są identyczne przypadki, choć na pierwszy rzut oka wyglądają podobnie.
Temperatura i grupowanie przewodów
W standardowych tabelach obciążalność zwykle podaje się dla określonej temperatury otoczenia, często około 30°C. Gdy temperatura rośnie albo przewody leżą w wiązce, dopuszczalny prąd spada. To szczególnie ważne w szafach, rozdzielnicach, sufitach podwieszanych i wszędzie tam, gdzie kilka obwodów pracuje obok siebie. Jeden przewód jeszcze „da radę”, ale pięć przewodów w ciasnym miejscu to już zupełnie inna historia.
Przeczytaj również: Jak podłączyć kabel internetowy do gniazda bez problemów i błędów
Długość obwodu i spadek napięcia
Długość przewodu wpływa na rezystancję, a przez to na spadek napięcia. Na krótkim odcinku różnice bywają mało istotne, ale przy kilkunastu lub kilkudziesięciu metrach zaczynają mieć znaczenie praktyczne. W instalacjach niskiego napięcia często pilnuje się, aby spadek napięcia mieścił się w okolicach 3-4%, a przy urządzeniach bardziej wrażliwych warto trzymać się bliżej dolnej granicy. To szczególnie ważne przy klimatyzacji, ładowarkach EV, piekarnikach, zasilaniu podrozdzielnic i dłuższych liniach do garażu lub warsztatu.
Gdy te czynniki zsumują się ze sobą, ta sama żyła może pracować bezpiecznie na zupełnie innym poziomie prądu, dlatego dobrze jest zobaczyć liczby na konkretnych przykładach.

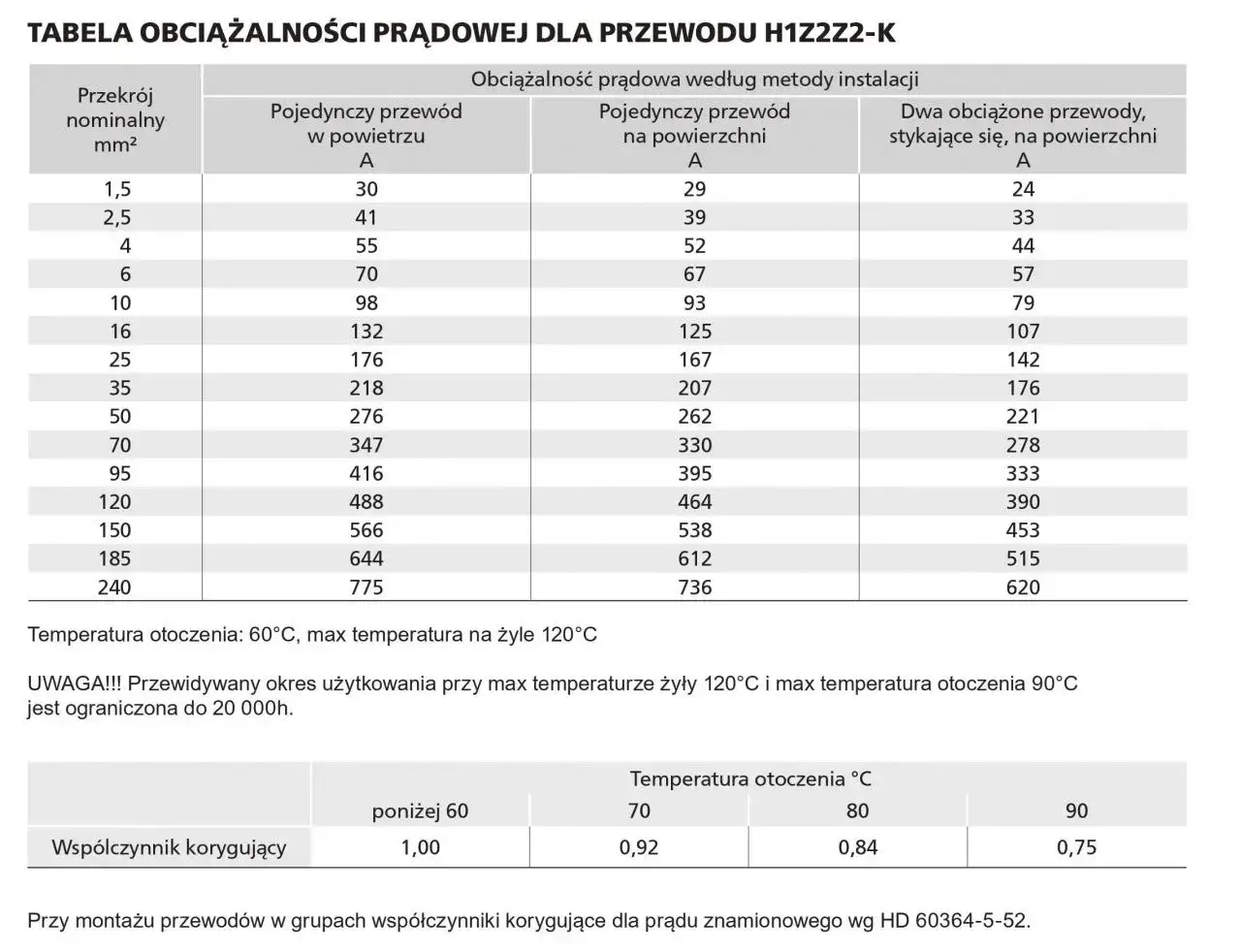

Jak czytać typowe wartości w praktyce
Poniższą tabelę traktuję jako szybki punkt odniesienia dla najczęstszych instalacji domowych i biurowych. To nie jest zamiennik projektu ani normy, tylko praktyczne widełki, które pomagają zorientować się, czy dany przekrój ma sens, czy już na starcie jest za mały. Przyjmuję tu warunki typowe: miedź, instalacja niskonapięciowa, normalne chłodzenie i brak ekstremalnych temperatur.
| Przekrój Cu | Orientacyjny prąd roboczy | Najczęstsze zastosowanie | Co warto sprawdzić |
|---|---|---|---|
| 1,5 mm² | 10-16 A | Oświetlenie, lekkie obwody, pojedyncze małe odbiorniki | Nie lubi długich tras, izolacji cieplnej i pracy blisko granicy |
| 2,5 mm² | 16-25 A | Gniazda, sprzęt domowy, stanowisko z elektroniką | Przy dłuższym obwodzie ważny staje się spadek napięcia |
| 4 mm² | 25-32 A | Płyta, piekarnik, klimatyzacja, mocniejsze obwody | Duże znaczenie ma sposób ułożenia i temperatura otoczenia |
| 6 mm² | 32-46 A | Większe odbiorniki, podrozdzielnice, wallboxy | Przy obciążeniu wielogodzinnym warto zostawić margines |
| 10 mm² | 45-63 A | Zasilania główne, długie trasy, większe moce | Trzeba pilnować zabezpieczenia i długości linii |
Dla aluminium traktuję te same wartości tylko jako punkt orientacyjny, bo zwykle trzeba przyjąć większy przekrój niż dla miedzi. Najczęściej oznacza to przejście na kolejny znormalizowany rozmiar, zwłaszcza gdy obwód ma pracować długo albo w gorszych warunkach chłodzenia. W przewodach z izolacją XLPE lub EPR obciążalność bywa z kolei wyższa niż przy PVC, bo żyła może bezpiecznie pracować w wyższej temperaturze.
W praktyce to wystarcza, żeby odróżnić przewód „na styk” od przewodu dobranego z rozsądnym zapasem, ale sam zakres nadal nie mówi, jak przejść od obliczeń do konkretnego obwodu.
Jak dobrać przekrój do obwodu bez zgadywania
Gdy dobieram przewód, zawsze zaczynam od dwóch liczb: mocy odbiornika i długości trasy. Dopiero potem patrzę na materiał żyły, sposób ułożenia i zabezpieczenie nadprądowe. Dzięki temu nie dobieram kabla „na pamięć”, tylko pod realne warunki pracy.
-
Policz prąd odbiornika. Dla obwodu jednofazowego 230 V można przyjąć prosty wzór: moc podzielona przez napięcie. Urządzenie o mocy 3000 W pobiera więc około 13 A. To już daje punkt wyjścia do porównania z obciążalnością przewodu.
-
Ustal, czy obciążenie jest chwilowe czy ciągłe. Grzałka, klimatyzacja, piekarnik albo ładowarka samochodu elektrycznego potrafią pracować długo, więc nie powinny być traktowane tak samo jak sprzęt używany sporadycznie. Dla ciągłej pracy zostawiam większy margines.
-
Sprawdź długość obwodu. Im dalej od rozdzielnicy do odbiornika, tym większe znaczenie ma spadek napięcia. Na długiej trasie kabel o większym przekroju często daje lepszy efekt niż „minimalnie wystarczający” przewód, bo urządzenie pracuje stabilniej.
-
Dopasuj zabezpieczenie do przewodu, a nie odwrotnie. Bezpiecznik lub wyłącznik nadprądowy ma chronić kabel przed przegrzaniem. Jeśli zabezpieczenie jest zbyt duże, przewód przestaje być realnie chroniony. To jeden z najgroźniejszych błędów, bo na papierze instalacja wygląda poprawnie, a w praktyce już nie.
-
Zostaw zapas na przyszłość. Jeśli wiesz, że za rok dojdzie wallbox, mocniejsza klimatyzacja albo dodatkowe stanowisko pracy, rozsądniej jest od razu wybrać większy przekrój. Przeróbka gotowej instalacji kosztuje zwykle więcej niż różnica między dwoma sąsiednimi przekrojami.
Przykład: obwód dla stanowiska biurowego z komputerem, monitorem, routerem i ładowarkami zwykle nie wymaga grubego kabla, ale już linia do piekarnika, płyty lub ładowarki EV często kończy się na wyższym przekroju właśnie przez czas pracy i dłuższy odcinek. Właśnie takie scenariusze pokazują, że w instalacjach liczy się nie sama moc znamionowa, ale cały profil obciążenia.
To prowadzi prosto do błędów, które widzę najczęściej przy remontach i modernizacjach.
Najczęstsze błędy przy doborze kabli
- Dobór tylko po zabezpieczeniu. Sam fakt, że w rozdzielnicy jest np. 16 A, nie oznacza jeszcze, że każdy odcinek 2,5 mm² będzie wystarczający.
- Przyjęcie, że 2,5 mm² zawsze „zniesie” 20 A. To działa tylko w określonych warunkach. W cieplejszym otoczeniu, w peszlu albo w grupie przewodów ta sama żyła może mieć wyraźnie niższą obciążalność.
- Ignorowanie długości obwodu. Krótkie połączenie i długa trasa to dwie różne sytuacje. Na dłuższym odcinku spadek napięcia potrafi bardziej ograniczyć projekt niż sam prąd.
- Traktowanie miedzi i aluminium tak samo. Aluminium wymaga ostrożniejszego podejścia i zwykle większego przekroju, bo ma wyższą rezystywność.
- Układanie wielu kabli razem bez korekty. Ciepło z jednego przewodu podnosi temperaturę sąsiednich. W rozdzielnicach, korytach i rurach instalacyjnych to naprawdę ma znaczenie.
- Bagatelizowanie połączeń. Nawet dobrze dobrany kabel przegrywa, jeśli złącza są słabo dokręcone albo mają wysoką rezystancję stykową. W praktyce to często właśnie zacisk, a nie sam przewód, grzeje się pierwszy.
Jeżeli te pułapki są odhaczone, dużo łatwiej ocenić, kiedy warto iść krok wyżej niż pokazuje minimum z tabeli.
Kiedy większy przekrój naprawdę się opłaca
Większy kabel nie zawsze ma sens, ale są sytuacje, w których po prostu się broni. Najbardziej oczywisty przypadek to długi odcinek z obciążeniem pracującym przez wiele godzin. Wtedy większy przekrój daje niższy spadek napięcia, mniejsze straty cieplne i większy komfort pracy urządzenia. To widać szczególnie przy wallboxach, klimatyzacji, pompach ciepła, piekarnikach i większych podrozdzielnicach.
Drugim scenariuszem jest rozbudowa instalacji. Jeśli teraz masz jeden punkt ładowania, ale za jakiś czas może dojść drugi, jeśli biuro domowe ma się rozrosnąć o serwer NAS albo jeśli garaż ma dostać dodatkowe zasilanie, od razu wybieram kabel z marginesem. To nie jest przepłacanie „na wszelki wypadek”, tylko realne ograniczenie przyszłych przeróbek.
Trzeci przypadek dotyczy warunków cieplnych. Gdy przewód idzie przez ciepłą przestrzeń, jest schowany w izolacji albo leży w pakiecie z innymi przewodami, większy przekrój często nie jest luksusem, tylko sposobem na zachowanie rozsądnego zapasu termicznego. I właśnie tutaj widać najlepiej, że kabel dobiera się do całego środowiska pracy, a nie do jednej liczby z katalogu.
W skrócie: im dłużej przewód ma pracować, im wyższe ma obciążenie i im gorsze ma warunki chłodzenia, tym bardziej opłaca się podnieść przekrój o jeden stopień.
Co sprawdzić, zanim zamkniesz dobór przewodu
Zanim uznasz temat za zamknięty, przejdź przez pięć rzeczy: materiał żyły, przekrój, długość trasy, sposób ułożenia i zabezpieczenie nadprądowe. Do tego dochodzi jeszcze spadek napięcia oraz pytanie, czy obwód będzie pracował chwilowo czy bez przerwy. Jeśli choć jeden z tych elementów budzi wątpliwość, nie wybieram kabla na skróty.
W praktyce najbezpieczniej działa prosta zasada: przekrój przewodu dobiera się do prądu, ale sprawdza się go w całym układzie. To układ, a nie pojedyncza liczba, decyduje o tym, czy instalacja będzie chłodna, stabilna i odporna na długą pracę. Jeśli masz długi odcinek albo odbiornik, który przez wiele godzin trzyma wysokie obciążenie, wyższy przekrój zwykle daje więcej spokoju niż minimalny zapas na papierze.
