Podłączenie radia Pioneer przez kostkę ISO jest proste tylko wtedy, gdy od początku wiadomo, który przewód odpowiada za stałe zasilanie, który za zapłon, a który za głośniki. W praktyce największe kłopoty nie wynikają z samego radia, lecz z zamienionych pinów, fabrycznych adapterów i różnic między autami. Poniżej rozkładam ten temat na czytelny schemat, krok po kroku, żeby uniknąć utraty pamięci stacji, zwarcia albo problemów z anteną i wzmacniaczem.
Najważniejsze rzeczy do zapamiętania przed podłączeniem radia Pioneer
- Żółty przewód odpowiada za stałe zasilanie 12 V, a czerwony za zasilanie po stacyjce.
- Jeśli radio gubi ustawienia, najczęściej zamienione są żółty i czerwony przewód albo brakuje stałego plusa.
- Niebiesko-biały przewód służy zwykle do sterowania anteną elektryczną albo wzmacniaczem, a nie do zasilania mocy.
- Przed montażem warto odłączyć klemę akumulatora i sprawdzić przewody multimetrem, nie tylko po kolorach.
- W części aut kostka ISO bywa rozdzielona na dwa osobne złącza, więc trzeba podłączyć oba.
- Jeśli instalacja auta nie pasuje 1:1, lepszym rozwiązaniem bywa adapter niż cięcie fabrycznej wiązki.
Co oznacza kostka ISO w radiu Pioneer
ISO to po prostu standard złącza stosowanego w radioodbiornikach samochodowych. W praktyce oznacza to, że instalacja jest podzielona na dwa główne bloki: jeden odpowiada za zasilanie, drugi za głośniki. Dzięki temu schemat podłączenia radia Pioneer przez kostkę ISO da się odczytać logicznie, bez zgadywania i bez cięcia instalacji na ślepo.
Ja zawsze zaczynam od jednej ważnej rzeczy: kolor przewodu w radiu nie jest tym samym, co kolor przewodu w aucie. Kolory w wiązce Pioneer opisują funkcję przewodu w samym radiu, a nie to, co fabryka zostawiła w samochodzie. Z tej różnicy biorą się najczęstsze pomyłki, zwłaszcza gdy ktoś podłącza radio „na oko”.
W instrukcjach Pioneer powtarza się też praktyczna uwaga: w części aut funkcje przewodów zasilania są zamienione miejscami, a w samochodach bez pozycji ACC błędne podłączenie czerwonego przewodu może prowadzić do rozładowania akumulatora. To nie jest detal, tylko jedna z rzeczy, które naprawdę robią różnicę po montażu.
Kiedy już rozumiesz, jak działa sama kostka, można przejść do pinów i kolorów przewodów, bo właśnie tam rozstrzyga się większość problemów.

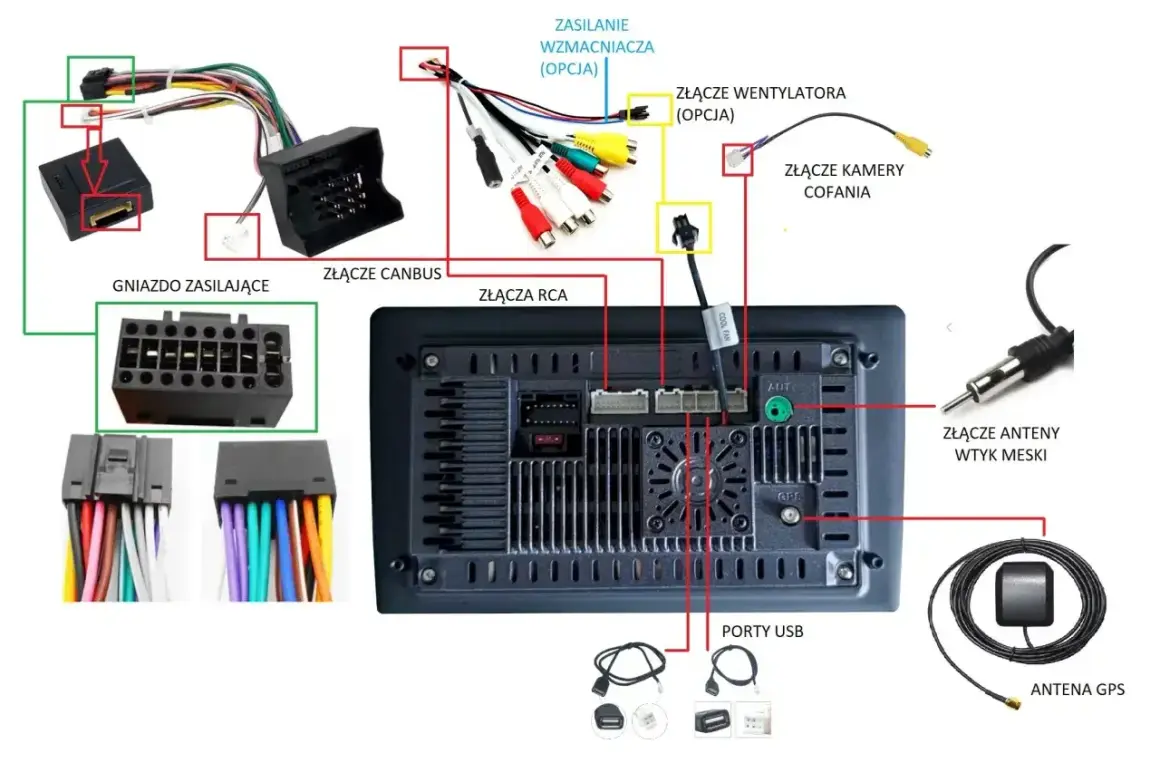

Układ pinów i kolorów, który trzeba znać
W instalacjach samochodowych najważniejsze są dwie sekcje: blok zasilania i blok głośnikowy. Z punktu widzenia montażu nie warto patrzeć wyłącznie na sam rysunek złącza, bo schematy ISO bywają pokazane od strony wtyku albo gniazda. Ja wolę czytać je razem z funkcją przewodu, bo wtedy trudniej o pomyłkę.
Blok zasilania
| Pin lub funkcja | Rola w instalacji | Przewód Pioneer | Co to znaczy w praktyce |
|---|---|---|---|
| A4 | Stałe 12 V | Żółty | Zasilanie pamięci, ustawień i zegara. Ten przewód musi mieć napięcie cały czas. |
| A7 | 12 V po stacyjce | Czerwony | Radio włącza się po przekręceniu kluczyka albo po pojawieniu się sygnału ACC. |
| A8 | Masa | Czarny | Najlepiej podłączyć do czystego, niepomalowanego punktu na karoserii. |
| A5 | Sterowanie anteną lub wzmacniaczem | Niebiesko-biały | To wyjście sterujące, zwykle 12 V o niewielkim prądzie. Nie służy do zasilania urządzeń dużej mocy. |
| A6 | Podświetlenie | Zależnie od modelu | Nie każde radio Pioneer wykorzystuje ten przewód, więc sprawdzam go tylko wtedy, gdy instalacja auta tego wymaga. |
Przeczytaj również: Jak zrobić kabel RCA - krok po kroku, uniknij najczęstszych błędów
Blok głośnikowy
| Para przewodów | Kanał | Co oznacza plus i minus |
|---|---|---|
| Biały / biało-czarny | Przód lewy | Biały to plus, biało-czarny to minus. |
| Szary / szaro-czarny | Przód prawy | Szary to plus, szaro-czarny to minus. |
| Zielony / zielono-czarny | Tył lewy | Zielony to plus, zielono-czarny to minus. |
| Fioletowy / fioletowo-czarny | Tył prawy | Fioletowy to plus, fioletowo-czarny to minus. |
Ważna zasada: nie łącz minusów głośników razem i nie podpinaj ich do masy karoserii. W radiu samochodowym każda para pracuje jako osobny kanał, więc takie skróty kończą się zniekształceniami albo brakiem dźwięku. Gdy układ zasilania i głośników jest jasny, montaż sprowadza się do kilku logicznych kroków.
Jak podłączyć radio krok po kroku
Przy montażu nie szarżuję z szybkością, tylko idę w kolejności, która minimalizuje ryzyko błędu. To oszczędza czas bardziej niż chaotyczne przepinanie przewodów i późniejsze szukanie przyczyny awarii.
- Odłącz akumulator. Najpierw klemę minusową, dopiero potem dotykaj wiązki. To prosta ochrona przed zwarciem i przypadkowym uszkodzeniem bezpiecznika.
- Sprawdź, czy auto ma pełną kostkę ISO. W części samochodów złącze jest rozdzielone na dwa osobne elementy, więc trzeba wpiąć oba.
- Znajdź stałe zasilanie i ACC. Żółty przewód łącz z plusem stałym, czerwony z przewodem po stacyjce. Jeśli auto ma zamienione te funkcje, trzeba je skorygować przed włączeniem radia.
- Podłącz masę. Czarny przewód przykręć do czystego metalowego punktu bez lakieru, rdzy i tłumienia drgań.
- Połącz głośniki parami. Każdy kanał musi mieć własny plus i minus. Tu najłatwiej trzymać się kolorów przewodów, a nie zgadywać po numerach pinów.
- Dodaj przewód sterujący, jeśli jest potrzebny. Niebiesko-biały przewód podepnij do anteny elektrycznej, wzmacniacza lub odpowiedniego wejścia sterującego.
- Sprawdź instalację miernikiem. Zanim wsuniesz radio w konsolę, upewnij się, że na żółtym jest stałe 12 V, na czerwonym pojawia się napięcie po zapłonie, a masa jest stabilna.
- Wykonaj próbne uruchomienie. Sprawdź dźwięk na wszystkich kanałach, działanie pamięci, anteny i ewentualnego wzmacniacza.
W autach bez klasycznego ACC sytuacja bywa bardziej uparta: radio może działać tylko na stałym plusie albo wymagać adaptera z sygnałem zapłonu. I właśnie wtedy najczęściej wychodzą błędy, których nie widać na pierwszy rzut oka.
Najczęstsze błędy przy podłączaniu
Nawet poprawny schemat potrafi dać fałszywe poczucie bezpieczeństwa, bo większość problemów wychodzi dopiero przy pierwszym teście. To moment, w którym najlepiej widać, czy instalacja jest rzeczywiście zrobiona dobrze, czy tylko „na szybko działa”.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Radio nie zapamiętuje stacji i ustawień | Zamienione żółty i czerwony przewód albo brak stałego plusa 12 V | Sprawdź zasilanie na obu przewodach i popraw ich kolejność. |
| Radio włącza się tylko po zapłonie, ale nie działa jak trzeba po wyjęciu kluczyka | Nieprawidłowy sygnał ACC | Znajdź właściwy przewód po stacyjce lub zastosuj adapter, jeśli auto tego wymaga. |
| Brak dźwięku mimo włączonego radia | Źle połączone pary głośników, urwany minus albo aktywny tryb wyciszenia | Sprawdź każdą parę przewodów i upewnij się, że żaden przewód mute nie został przypadkowo podłączony. |
| Gra tylko jeden kanał albo dźwięk jest bardzo cichy | Pomyłka w parach głośnikowych lub zwarcie na jednej z linii | Porównaj kanały jeszcze raz od początku, najlepiej miernikiem. |
| Antena elektryczna nie wysuwa się, a wzmacniacz nie startuje | Brak sygnału na niebiesko-białym przewodzie | Podłącz przewód sterujący do właściwego wejścia i nie traktuj go jak zasilania głównego. |
| Bezpiecznik pali się od razu po podłączeniu | Zwarcie na zasilaniu, uszkodzona masa albo pomyłka przy przepinaniu pinów | Odłącz radio, znajdź zwarcie i sprawdź instalację przed kolejną próbą. |
Jeśli montaż nie pasuje 1:1 do fabrycznej wiązki, nie zawsze oznacza to problem z radiem. Często po prostu potrzebny jest odpowiedni adapter, a nie kolejne przepinanie przewodów na siłę.
Kiedy potrzebny jest adapter, a kiedy wystarczy przełożenie pinów
W praktyce są trzy scenariusze. Pierwszy jest prosty: auto ma standardowe ISO i radio wchodzi niemal bez kombinacji. Drugi wymaga drobnej korekty, zwykle zamiany przewodów zasilania. Trzeci dotyczy aut z dodatkową elektroniką, w których bez adaptera nie da się zrobić montażu porządnie.
| Sytuacja | Co zwykle wystarcza | Na co uważać |
|---|---|---|
| Zamienione stałe zasilanie i ACC | Przełożenie pinów lub zamiana żółtego z czerwonym zgodnie ze schematem auta | Nie zgaduj po kolorach fabrycznej wiązki, tylko sprawdź miernikiem, gdzie jest stały plus. |
| Antena aktywna lub antena w szybie | Adapter antenowy lub podanie sygnału z niebiesko-białego przewodu | Niektóre anteny potrzebują zasilania wzmacniacza, inaczej odbiór FM będzie słaby. |
| Fabryczny wzmacniacz audio | Adapter z wyjściem sterującym i odpowiednim przejściem sygnału | Bez właściwego remote wzmacniacz może się nie włączyć albo wejść w tryb cichy. |
| Auto bez klasycznego ACC | Interfejs lub dedykowany adapter sygnału zapłonu | W samochodach tego typu najłatwiej o rozładowanie akumulatora, jeśli radio zostanie podłączone „na skróty”. |
Z mojego doświadczenia wynika, że adapter bywa tańszy niż późniejsze poprawki. Oszczędza też wiązkę, a to ważne, bo cięcie fabrycznych przewodów zwykle komplikuje każdą kolejną naprawę albo sprzedaż auta. Po dobraniu adapterów zostaje ostatni etap: test, który pozwala uniknąć ponownego demontażu.
Co sprawdzić przed pierwszym uruchomieniem
Na tym etapie zależy mi już nie na samym „czy działa”, ale na tym, czy działa stabilnie. Radio może się włączyć i jednocześnie mieć źle podłączoną pamięć, słaby styk masy albo nieaktywny przewód antenowy. To drobiazgi, które później wracają w najbardziej irytujący sposób.
- Upewnij się, że radio uruchamia się zarówno z kluczykiem, jak i po ponownym przekręceniu stacyjki.
- Sprawdź, czy po wyjęciu kluczyka nie znika pamięć stacji i ustawień.
- Przetestuj każdy kanał głośnikowy osobno, najlepiej przy niskiej głośności.
- Sprawdź odbiór radia FM i zachowanie anteny elektrycznej, jeśli auto ją ma.
- Dotknij obudowy i wiązki po kilku minutach pracy, żeby wychwycić nienaturalne grzanie albo zapach przegrzania.
- Zweryfikuj bezpiecznik, jeśli radio wcześniej nie reagowało albo wyłączało się bez powodu.
Jeżeli radio działa poprawnie, pamięta ustawienia, nie traci zasilania i nie rozładowuje akumulatora, montaż jest zrobiony tak, jak powinien. W takim układzie kostka ISO daje dokładnie to, do czego została stworzona: szybkie, przewidywalne i bezpieczne podłączenie radia bez niepotrzebnego cięcia kabli.
