Dobór przewodu do domofonu i elektrozaczepu wydaje się prosty, dopóki nie trzeba uwzględnić rodzaju systemu, długości trasy, montażu w ziemi i poboru prądu przez sam zaczep. W praktyce właśnie te cztery rzeczy najczęściej decydują o tym, jaki kabel do domofonu i elektrozaczepu sprawdzi się naprawdę. Poniżej rozkładam temat na konkretne decyzje: co wybrać do klasycznego domofonu, czym poprowadzić wideodomofon cyfrowy, jak podejść do zaczepu furtki i gdzie zostawić zapas na przyszłość.
Najkrócej: dobierz kabel do typu systemu, długości trasy i warunków montażu
- Do prostego domofonu analogowego zwykle wybieram wielożyłowy przewód domofonowy, najczęściej z żyłami 0,5 mm², a na zewnątrz wersję odporną na wilgoć.
- Do elektrozaczepu prowadzę osobny dwużyłowy przewód, najczęściej 2x0,5 mm², żeby ograniczyć spadek napięcia i uprościć serwis.
- W wideodomofonie cyfrowym często najlepsza jest skrętka UTP min. cat 5e, ale tylko wtedy, gdy producent przewidział taki sposób połączenia.
- Przy trasach około 30-50 m przekrój żył zaczyna mieć większe znaczenie niż sama nazwa kabla.
- Do instalacji w ziemi nie używam przypadkowego przewodu wewnętrznego, tylko kabel odporny na wilgoć i uszkodzenia mechaniczne.
Najpierw sprawdzam, czy instalacja jest analogowa, cyfrowa czy wideo
Jeżeli mam wybrać jedną rzecz przed zakupem, to jest nią typ systemu. To on podpowiada mi, czy potrzebuję klasycznego kabla wielożyłowego, skrętki komputerowej, czy po prostu osobnego przewodu do zasilenia zaczepu. W instalacjach analogowych liczy się liczba żył i ich przekrój, a w cyfrowych i wideo równie ważny staje się standard transmisji oraz topologia połączeń.
| Scenariusz | Najczęściej wybieram | Dlaczego | Ryzyko przy złym wyborze |
|---|---|---|---|
| Domofon analogowy | Wielożyłowy kabel domofonowy typu YTDY, YTKSY, LIYY-P lub podobny | Ma odpowiednią liczbę żył do wywołania, rozmowy i sterowania furtką | Zbyt mała liczba żył utrudnia montaż i ogranicza rozbudowę |
| Wideodomofon cyfrowy | UTP min. cat 5e, jeśli system to wspiera | Jest przewidziana do transmisji danych i obrazu | Nie każdy system zaakceptuje przypadkową skrętkę lub inne zarobienie wtyków |
| Elektrozaczep | Osobny przewód 2-żyłowy, najczęściej 2x0,5 mm² | Ogranicza spadek napięcia i upraszcza prowadzenie zasilania | Przy dłuższych odcinkach może być potrzebny większy przekrój |
| Trasa w ziemi | Kabel odporny na wilgoć, najlepiej z zapasem żył | Lepsza trwałość i łatwiejsza ewentualna rozbudowa | Przewód wewnętrzny potrafi zawieść po jednym sezonie |
W praktyce to właśnie od tego zaczynam cały dobór: system mówi mi, jakim językiem ma „rozmawiać” instalacja, a dopiero później dobieram sam przewód. Gdy mam już typ systemu, przechodzę do konkretnego kabla, bo tutaj detale zaczynają robić największą różnicę.

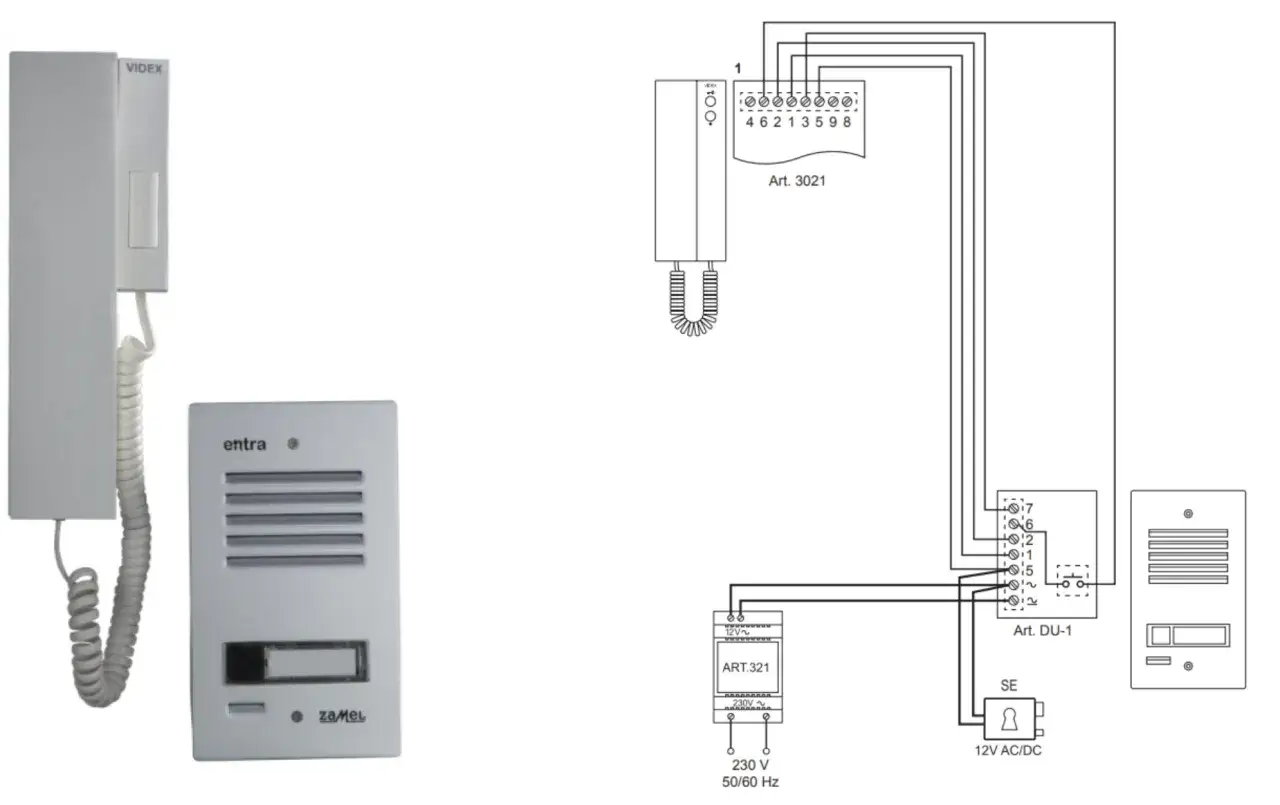

Do klasycznego domofonu analogowego wybieram wielożyłowy przewód domofonowy
W systemie analogowym najczęściej stawiam na kabel wielożyłowy, bo to on najlepiej znosi rozmowę, wywołanie i sterowanie otwarciem furtki. Bezpiecznym punktem wyjścia jest dla mnie kabel 10-żyłowy, nawet jeśli na start nie wykorzystam wszystkich żył. Ten zapas naprawdę się przydaje, kiedy później trzeba dołożyć drugi unifon, przycisk wyjścia albo sterowanie bramą.
Do wnętrz i krótszych tras sprawdzają się typowe kable domofonowe, a przy odcinkach zewnętrznych lepiej sięgnąć po wersję odporną na wilgoć, na przykład XzTKMXw albo XTKMXw. To nie jest detal dla perfekcjonistów. Wilgoć, mróz i mikrouszkodzenia izolacji potrafią zabić instalację dużo szybciej niż sama elektronika.
- YTDY, YTKSY, LIYY-P lub podobny wybieram tam, gdzie kabel pracuje w suchym środowisku i nie ma kontaktu z gruntem.
- XzTKMXw lub XTKMXw biorę do odcinków w ziemi albo tam, gdzie przewód może okresowo łapać wilgoć.
- 10 żył traktuję jako rozsądny zapas w domu jednorodzinnym, bo późniejsze dokładanie przewodu zwykle kosztuje więcej nerwów niż sam materiał.
- Przekrój 0,5 mm² wystarcza w wielu prostych instalacjach, ale przy dłuższej trasie wolę sprawdzić, czy nie warto podnieść go do 0,8 mm².
W analogowych zestawach najważniejsze jest to, by nie oszczędzać na liczbie żył i nie udawać, że kabel wewnętrzny poradzi sobie w gruncie. Gdy instalacja ma wysłać również obraz, robi się bardziej „sieciowo”, więc następny krok to skrętka i cyfrowe połączenia.

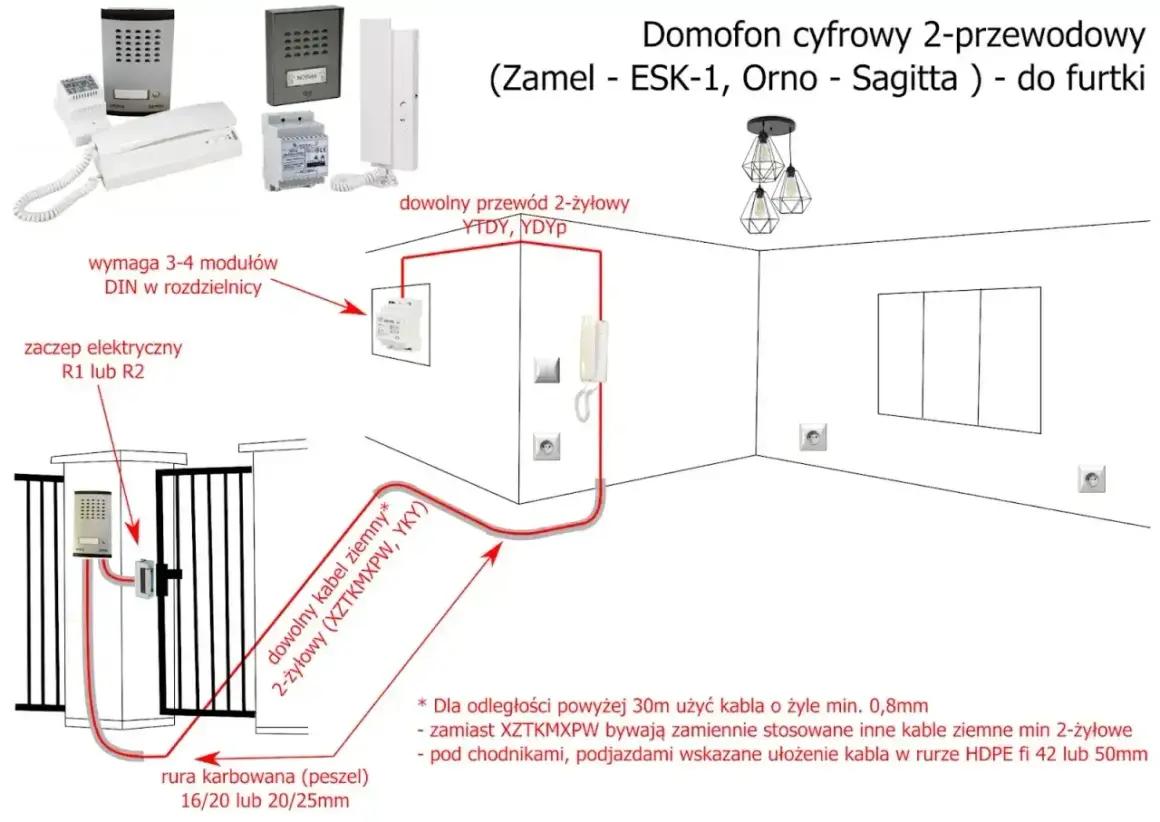

W wideodomofonie cyfrowym najlepiej trzymać się skrętki UTP
Jeśli system jest cyfrowy albo wideo, nie traktuję zwykłego przewodu domofonowego jako uniwersalnego zamiennika. W takich instalacjach liczy się zgodność z topologią producenta, a nie tylko fakt, że kabel „ma żyły”. W dokumentacji ACO dla systemów PRO zalecana jest skrętka UTP min. cat 5e, a złącza RJ45 i standard T568B są tam częścią całego układu, nie dodatkiem. W tym samym podejściu producent podaje też praktyczne limity długości: 100 m między panelem a zasilaczem oraz 70 m między monitorem a zasilaczem.
To ważne, bo wiele osób zakłada, że skoro skrętka działa w sieci komputerowej, to zadziała wszędzie. Nie zawsze. W domofonie cyfrowym można mieć bardzo dobrą jakość, ale tylko wtedy, gdy zachowany jest właściwy standard zarobienia, odpowiedni przekrój i zgodność z urządzeniem. Cat 6 może dać większy margines, jednak nie zastępuje zgodności systemowej. Jeśli producent wymaga cat 5e, nie próbuję „oszukać” instalacji inną kategorią bez sprawdzenia dokumentacji.
Praktyczna zasada jest prosta: UTP wybieram wtedy, gdy system został pod skrętkę zaprojektowany. Jeśli producent przewidział dodatkowe zasilanie bliżej urządzenia przy dłuższych trasach, korzystam z tego od razu, zamiast liczyć, że wszystko dociągnie się na cienkich żyłach. Gdy tor komunikacyjny jest już jasny, trzeba jeszcze dobrze zasilić sam zaczep.
Elektrozaczep prowadzę osobnym przewodem i pilnuję spadku napięcia
Do elektrozaczepu prowadzę osobny dwużyłowy kabel, najczęściej 2x0,5 mm². W jednej z instrukcji Laskomex do połączenia zaczepu z panelem wprost przewidziany jest taki wariant, na przykład DY-2x0,5. To dobry, prosty punkt wyjścia, bo elektrozaczep nie potrzebuje całej wiązki żył, tylko stabilnego zasilania w chwili otwarcia furtki.
Tu kluczowe jest pojęcie spadku napięcia, czyli strat napięcia na oporze przewodu. Im dłuższy i cieńszy kabel, tym większa szansa, że zaczep będzie otwierał się z opóźnieniem, pracował głośniej albo w ogóle nie puści rygla przy gorszych warunkach. W praktyce widziałem to najczęściej zimą, gdy instalacja działała „na granicy” i pierwszy większy spadek napięcia wychodził dopiero po kilku miesiącach.
Warto też pamiętać, że elektrozaczepy potrafią mieć różny pobór prądu. W przykładowych rozwiązaniach spotyka się modele 12 V AC/DC, które pobierają do około 0,7 A, ale są też konstrukcje mocniejsze. Dlatego przy dłuższej trasie nie patrzę wyłącznie na sam kabel, tylko na cały układ: długość przewodu, miejsce zasilacza i parametry zaczepu.
- Gdy odcinek ma ponad 20-30 m, sprawdzam, czy 2x0,5 mm² nadal wystarczy.
- Gdy przewód idzie przez chłodne lub wilgotne miejsce, wolę zostawić większy margines bezpieczeństwa.
- Gdy zaczep ma wyższy pobór prądu, rozważam większy przekrój albo przeniesienie zasilania bliżej furtki.
- Gdy furtka ma działać pewnie zimą, nie schodzę z przekroju „na styk”.
Kiedy wiem już, jak zasilić zaczep, wracam do dwóch rzeczy, które najczęściej decydują o awarii po montażu: długości trasy i warunków środowiskowych. To właśnie tam kabel przegrywa albo wygrywa z praktyką.
Długość trasy i warunki montażu ważniejsze niż nazwa z opakowania
Tu najłatwiej popełnić błąd, bo kabel na stole wygląda dobrze, a po uruchomieniu zaczynają się spadki napięcia lub zakłócenia. Dlatego myślę o kablu nie jak o produkcie z etykiety, tylko jak o elemencie całej trasy. To, co działa przy 10 metrach, może już być słabe przy 40 metrach i całkiem przypadkowym prowadzeniu w gruncie.
| Długość i warunki | Co robię | Po co |
|---|---|---|
| Do 20-30 m | W analogu zwykle wystarcza 0,5 mm², w cyfrowym systemie UTP cat 5e, a do zaczepu osobny 2-żyłowy przewód | To bezpieczny standard dla większości domów jednorodzinnych |
| 30-50 m | Sprawdzam wymagania producenta i rozważam grubsze żyły, zwłaszcza dla elektrozaczepu | Ograniczam spadek napięcia i ryzyko zakłóceń |
| Powyżej 50 m | Nie zgaduję, tylko dobieram przewód pod konkretny model albo przenoszę zasilanie bliżej furtki | Unikam losowych awarii i późniejszego poprawiania instalacji |
| Instalacja w ziemi | Wybieram kabel odporny na wilgoć i prowadzę go w osłonie | Chronię go przed korozją, uszkodzeniem i zawilgoceniem |
To są moje bezpieczne widełki instalacyjne, nie uniwersalna norma dla każdego systemu. Jeśli instrukcja konkretnego zestawu mówi inaczej, zawsze wygrywa instrukcja. Kiedy ta zasada jest już jasna, zostają jeszcze błędy wykonawcze, które potrafią zepsuć nawet dobry przewód.
Najczęstsze błędy, które psują instalację po pierwszej zimie
- Za mało żył. Oszczędność kilku metrów kabla kończy się później dokładaniem przewodów albo wymianą całej trasy, a to jest najdroższy możliwy scenariusz.
- Zwykły kabel wewnętrzny w ziemi. Wilgoć i mróz szybko robią z niego problem, nawet jeśli na początku wszystko działa bez zarzutu.
- Mieszanie domofonu z 230 V w jednym peszlu. To proszenie się o zakłócenia i trudniejszy serwis, zwłaszcza przy bardziej czułych systemach cyfrowych.
- Za cienki przewód do zaczepu. Furtka otwiera się tylko czasami, a winny bywa nie sam zaczep, tylko spadek napięcia na kablu.
- Brak próby przed zasypaniem lub zabudową. Zawsze testuję rozmowę, wywołanie i otwieranie, zanim zamknę trasę na stałe.
Te błędy widzę najczęściej dlatego, że są pozornie drobne, a skutki wychodzą dopiero po czasie. Jeśli ich unikniesz, instalacja przestaje być źródłem niespodzianek, a wybór sprowadza się do jednego praktycznego scenariusza.
Mój praktyczny wybór do furtki i domu jednorodzinnego
Gdybym dziś robił instalację od zera, do prostego domofonu analogowego wybrałbym wielożyłowy kabel domofonowy z miedzi, najlepiej 10-żyłowy, a jeśli odcinek idzie w grunt lub przy ogrodzeniu, wersję odporną na wilgoć. Do elektrozaczepu położyłbym osobny przewód 2x0,5 mm², a przy dłuższej trasie od razu rozważyłbym większy przekrój albo przeniesienie zasilacza bliżej furtki.
W wideodomofonie cyfrowym trzymałbym się skrętki UTP min. cat 5e i dokładnie takiej topologii, jakiej wymaga producent. To zwykle mniej efektowne niż improwizacja, ale za to dużo bardziej przewidywalne: mniej zakłóceń, mniej spadków napięcia i mniej kucia po montażu.
Najlepszy przewód to nie ten, który brzmi najtechyczniej na etykiecie, tylko ten, który pasuje do systemu, dystansu i warunków montażu. Jeśli zostawisz zapas żył, dobierzesz przekrój do długości trasy i nie potraktujesz furtki jak miejsca na przypadkowy kabel, domofon będzie działał stabilnie przez lata.
