Przy montażu żyrandola najwięcej czasu zwykle nie zajmuje samo zawieszenie oprawy, tylko prawidłowe rozpoznanie przewodów. Gdy z sufitu wychodzą trzy żyły, najczęściej chodzi o fazę, neutralny i ochronny, ale w starszych instalacjach kolory potrafią mylić bardziej, niż pomagają. Poniżej pokazuję, jak podejść do tematu bez zgadywania: od bezpieczeństwa, przez identyfikację kabli, po praktyczne podłączenie i kontrolę po montażu.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Trzy przewody z sufitu to zazwyczaj L, N i PE, czyli faza, neutralny i ochronny.
- Nie ufaj wyłącznie kolorom izolacji, bo w starszych mieszkaniach zdarzają się odstępstwa od normy.
- Najpierw wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia próbnikiem.
- Przewód ochronny łącz tylko wtedy, gdy oprawa tego wymaga albo ma metalową obudowę.
- Jeśli żyrandol ma dwa obwody świetlne, sprawdź, czy instalacja naprawdę daje osobne sterowanie.
- Gdy coś się nie zgadza albo instalacja wygląda na starą, bezpieczniej jest wezwać elektryka.
Co oznaczają trzy przewody z sufitu

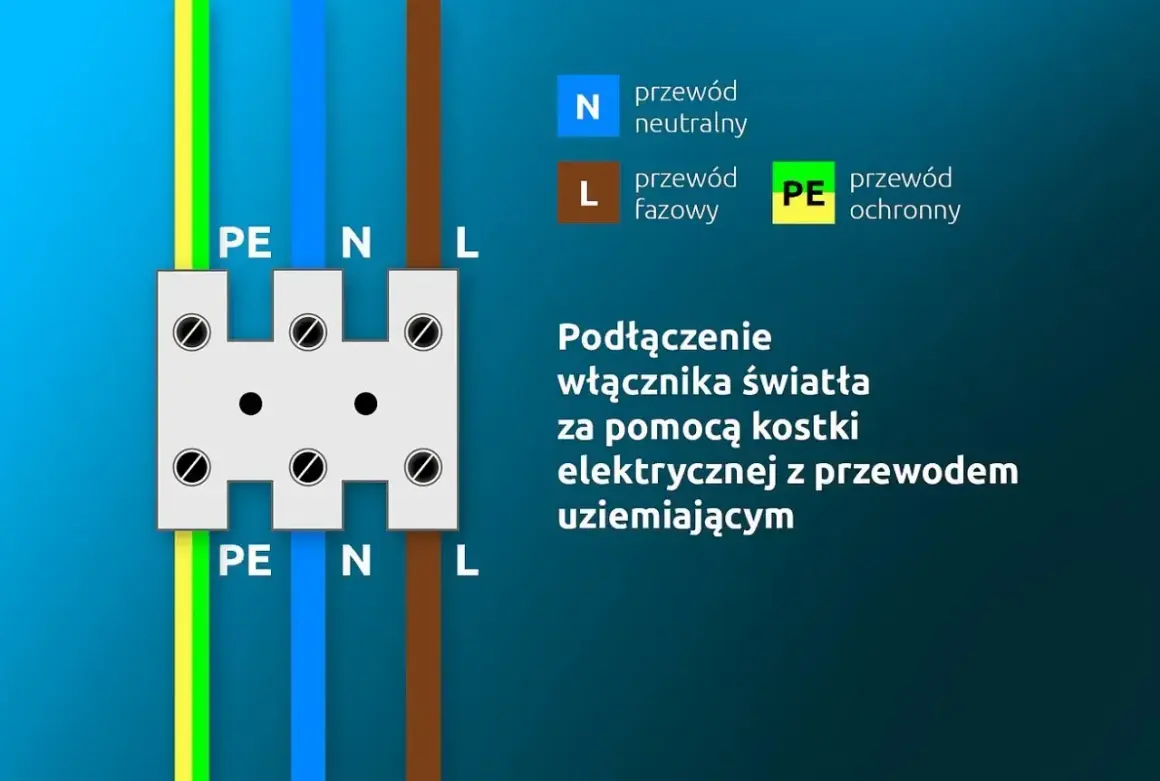

W typowej instalacji domowej trzy przewody z punktu sufitowego oznaczają po prostu komplet potrzebny do zasilenia oprawy: fazę, neutralny i ochronny. W praktyce to właśnie taki układ spotyka się najczęściej przy współczesnym oświetleniu. Jak pokazuje materiał ZPE, żółto-zielony przewód pełni funkcję ochronną, niebieski jest neutralny, a brązowy, czarny, szary lub czerwony zwykle oznacza przewód fazowy.
| Oznaczenie | Najczęstszy kolor | Funkcja | Jak traktuję go przy montażu |
|---|---|---|---|
| L | brązowy, czarny, szary, czasem czerwony | Przewód fazowy | Podłączam do zacisku fazowego w żyrandolu |
| N | niebieski | Przewód neutralny | Łączę z neutralnym zaciskiem oprawy |
| PE | żółto-zielony | Przewód ochronny | Podłączam do zacisku ochronnego lub metalowej obudowy |
Najważniejszy detal jest prosty: kolor pomaga, ale nie zastępuje pomiaru. W starszych mieszkaniach zdarzają się instalacje, w których ktoś już wcześniej przerobił przewody po swojemu. Dlatego samo patrzenie na barwę izolacji to za mało, jeśli chcesz uniknąć błędu. I właśnie dlatego przed dotknięciem kabli trzeba je najpierw sprawdzić.
Jak bezpiecznie rozpoznać przewody, zanim je połączysz
Ja zawsze zaczynam od wyłączenia zabezpieczenia obwodu w rozdzielnicy, a nie tylko od zgaszenia światła na ścianie. Potem sprawdzam brak napięcia na każdym przewodzie próbnikiem dwubiegunowym albo multimetrem ustawionym na pomiar napięcia AC. To ważne, bo w instalacji elektrycznej nie ma miejsca na zgadywanie, a śrubokręt z neonówką bywa zbyt mało pewny przy bardziej kapryśnych odczytach.
- Wyłącz bezpiecznik odpowiedzialny za oświetlenie.
- Sprawdź, czy na przewodach faktycznie nie ma napięcia.
- Oznacz przewody taśmą lub opisem, zanim je rozłączysz.
- Jeśli żółto-zielony przewód zachowuje się jak fazowy, przerwij pracę i zweryfikuj instalację.
- Nie rozkręcaj złączek pod napięciem, nawet jeśli wszystko wygląda „normalnie”.
W praktyce najbardziej mylące są stare punkty sufitowe, gdzie kolory nie trzymają się żadnej logiki. Zdarza się też, że przewód ochronny jest obecny, ale ktoś wcześniej użył go niezgodnie z zasadami. Jeśli po pomiarze coś nie pasuje, to nie jest moment na improwizację, tylko na zatrzymanie pracy. Kiedy masz już pewność, który przewód jest który, sam montaż staje się dużo prostszy.

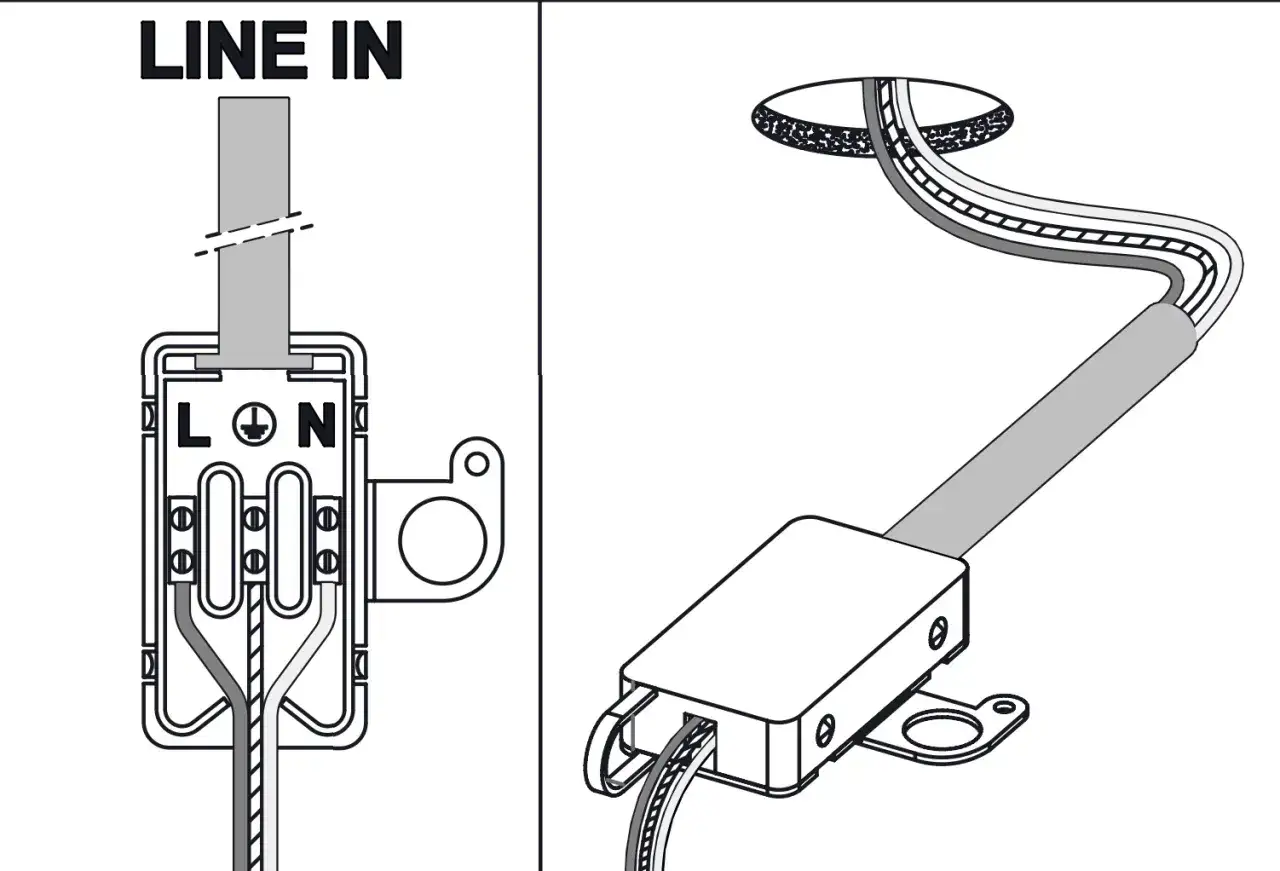

Jak podłączyć żyrandol krok po kroku
W najprostszym wariancie podłączenie polega na połączeniu przewodów według funkcji, a nie wyłącznie według koloru oprawy. Faza z sufitu trafia do zacisku L, neutralny do N, a ochronny do PE albo do zacisku uziemiającego metalowej obudowy, jeśli lampa go posiada.
| Krok | Co robię | Na co zwracam uwagę |
|---|---|---|
| 1 | Przygotowuję oprawę i złączki | Końcówki przewodów muszą być równe i czyste |
| 2 | Łączę L z L, N z N, PE z PE | Nie mieszam przewodów ochronnych z roboczymi |
| 3 | Dokładnie zaciskam połączenia | Żadna miedź nie może wystawać poza złączkę |
| 4 | Porządkuję przewody w podsufitce | Kabel nie może wisieć na samych żyłach |
| 5 | Mocuję oprawę mechanicznie | Ciężar żyrandola ma spoczywać na haku lub uchwycie, nie na przewodach |
Jeśli oprawa ma metalową konstrukcję, przewód ochronny nie jest dodatkiem „na wszelki wypadek”. To realny element bezpieczeństwa, który ma odprowadzić prąd w razie uszkodzenia izolacji. Z kolei przy lampach z tworzywa i podwójną izolacją PE bywa niewykorzystywany, ale nadal powinien pozostać poprawnie zaizolowany i odseparowany od innych żył. Po tym etapie warto jeszcze sprawdzić, czy żyrandol nie ma innej konfiguracji przewodów niż standardowa.
Co zrobić, gdy oprawa ma inne oznaczenia albo więcej żył
Nie każda lampa kończy się na klasycznym zestawie trzech przewodów. Część opraw ma tylko dwa wyprowadzenia, a niektóre żyrandole pozwalają sterować dwiema grupami źródeł światła osobno. Tu najłatwiej o pomyłkę, bo odruch „połączę jak leci” szybko kończy się błędem albo utratą funkcji lampy.
| Sytuacja | Co to zwykle oznacza | Jak reaguję |
|---|---|---|
| Oprawa ma 2 przewody | Najczęściej jest to lampa klasy II, czyli z podwójną izolacją | Łączę tylko L i N, a PE zostawiam w osobnej złączce |
| Oprawa ma 3 przewody | Standardowa lampa klasy I z ochroną przeciwporażeniową | Podłączam L, N i PE zgodnie z zaciskami |
| Oprawa ma kilka żył do dwóch sekcji | Żyrandol z podziałem na grupy świetlne | Sprawdzam, czy instalacja daje osobne wyjście z włącznika |
Oprawa ma tylko dwa przewody
Jeżeli lampa ma tylko L i N, a sufit daje także przewód ochronny, to PE nie powinien być do niczego „dopisywany” na siłę. W oprawie klasy II zostaje on po prostu odizolowany w osobnej złączce. Nie wolno łączyć go z neutralnym tylko po to, by kabel nie wisiał luzem. To pozornie drobny skrót, ale technicznie jest niepoprawny i niepotrzebnie ryzykowny.
Przeczytaj również: Jakie kable rozruchowe wybrać, aby uniknąć problemów z odpaleniem?
Żyrandol ma dwie sekcje światła
Jeśli żyrandol ma dwa niezależne obwody, a z sufitu wychodzi tylko jeden przewód fazowy, obie sekcje będą świecić razem albo trzeba będzie przebudować sterowanie. Przy podwójnym włączniku sytuacja wygląda inaczej, ale wtedy instalacja musi rzeczywiście mieć osobne wyjścia fazowe. Innymi słowy: sam żyrandol nie zrobi z jednego przewodu dwóch niezależnych obwodów. To już wymaga odpowiedniej instalacji albo innego sposobu sterowania.
Właśnie dlatego przy bardziej rozbudowanych oprawach dobrze jest najpierw ustalić funkcję każdego kabla, a dopiero potem zaciskać złączki. Z takiej ostrożności wynika mniej poprawek i mniej frustracji po zapaleniu światła.
Najczęstsze błędy, które robią więcej szkody niż pożytku
Widziałem już montaż, w którym problemem nie był sam żyrandol, tylko jedna źle dociśnięta żyła. Przy oświetleniu to wystarczy, żeby pojawiło się iskrzenie, grzanie złączki albo po prostu brak światła. Poniżej zebrałem błędy, które spotyka się najczęściej.
| Błąd | Skutek | Co robić zamiast tego |
|---|---|---|
| Łączenie przewodów wyłącznie po kolorze | Ryzyko błędnego podłączenia i porażenia | Zawsze wykonuję pomiar przed montażem |
| Używanie PE jako fazy | Utrata ochrony przeciwporażeniowej | Przewód ochronny zostawiam wyłącznie do ochrony |
| Skręcanie żył bez złączki | Luźny styk, grzanie i przerwy w działaniu | Stosuję odpowiednią kostkę lub złączkę sprężynową |
| Wystająca miedź poza zaciskiem | Możliwe zwarcie i uszkodzenie oprawy | Docinam i izoluję przewody tak, by nic nie wystawało |
| Brak odciążenia kabla | Przewód może się wyrwać z oprawy | Ciężar lampy przenoszę na uchwyt, nie na żyły |
| Niedokręcone połączenia | Nagrzewanie i migotanie światła | Sprawdzam każdy zacisk przed zamknięciem rozety |
Najbardziej zdradliwy jest błąd, którego nie widać od razu: połączenie może działać, ale po kilku minutach zacząć się grzać. Dlatego po montażu warto jeszcze wykonać spokojny test, zamiast od razu uznawać sprawę za zamkniętą. A jeśli instalacja wygląda na starą, z twardą izolacją i nieczytelnymi kolorami, rozsądniej jest od razu przejść do kolejnego etapu i ocenić, czy nie potrzebujesz elektryka.
Kiedy lepiej wezwać elektryka i ile to zwykle kosztuje
Jeżeli przewody są stare, kolory nie zgadzają się z normą, oprawa jest ciężka albo punkt sufitowy wygląda na nadpalony, nie warto traktować tego jak szybkiej wymiany żarówki. W takich sytuacjach koszt wizyty fachowca zwykle jest niższy niż naprawa zwarcia, poprawianie złączek i ewentualna wymiana uszkodzonej oprawy.
Jak pokazują cenniki KB.pl, prosty montaż lampy sufitowej mieści się zwykle w okolicach 80-160 zł, a duży żyrandol bywa wyceniany na 160-300 zł. Na koszt wpływa region, wysokość sufitu, ciężar oprawy i to, czy trzeba tylko podłączyć przewody, czy także poprawić mocowanie. Sama usługa w prostym wariancie trwa często kilkadziesiąt minut, ale przy trudniejszym punkcie trzeba liczyć się z dłuższą pracą.
- Wezwij fachowca, jeśli brak przewodu ochronnego przy metalowej oprawie.
- Wezwij fachowca, jeśli przewody są nadpalone, kruche albo luźne w puszce.
- Wezwij fachowca, jeśli żyrandol jest ciężki i wymaga mocniejszego uchwytu.
- Wezwij fachowca, jeśli chcesz przerobić sterowanie na dwa obwody lub łącznik świecznikowy.
W praktyce taki wybór oszczędza czas i nerwy, zwłaszcza wtedy, gdy instalacja była już kilka razy przerabiana. Po poprawnym montażu zostaje już tylko krótka kontrola, zanim uznasz temat za naprawdę zakończony.
Przed włączeniem zasilania sprawdź jeszcze trzy rzeczy
Zanim wrócisz do rozdzielnicy, sprawdź jeszcze trzy detale: czy wszystkie przewody siedzą pewnie w złączkach, czy ochronny trafił tam, gdzie powinien, oraz czy oprawa nie wisi na samych żyłach. To właśnie ten etap odróżnia szybki montaż od solidnego montażu.
- Sprawdź, czy miedź nie wystaje poza zaciski.
- Sprawdź, czy PE jest podłączony tylko tam, gdzie trzeba.
- Sprawdź, czy żyrandol jest stabilny mechanicznie i nie ciągnie kabla.
- Po włączeniu zasilania zobacz, czy światło zapala się od razu i bez migotania.
Jeśli wszystko działa poprawnie, instalacja jest zwykle gotowa do użytku i nie wymaga już żadnych korekt. Gdy jednak pojawia się choćby cień wątpliwości, zatrzymuję się na etapie diagnostyki, bo przy kablach lepiej stracić pięć minut na sprawdzenie niż później poprawiać całą pracę od nowa.
