Domofon najłatwiej podłącza się nie po kolorach, lecz po funkcji żył i oznaczeniach zacisków. To ważne, bo ta sama barwa izolacji w dwóch różnych zestawach może oznaczać zupełnie coś innego, a pomyłka zwykle kończy się ciszą w słuchawce albo brakiem otwierania furtki. Poniżej rozbieram temat praktycznie: jak czytać schemat, jak rozpoznać typ instalacji i jak podłączyć przewody bez zgadywania.
Najpierw ustal typ instalacji, bo od niego zależy cały schemat
- Kolory kabli w domofonie nie są uniwersalnym standardem, więc sam kolor nigdy nie wystarcza do identyfikacji żyły.
- Najpewniejsze są oznaczenia zacisków, polaryzacja i typ systemu: analogowy 4+n, cyfrowy 2-żyłowy albo wideodomofon 4-żyłowy.
- W prostych systemach audio producenci często dopuszczają dowolne trzy żyły, ale nadal trzeba trzymać się schematu konkretnego urządzenia.
- Przewody warto łączyć przy wyłączonym zasilaniu, a instalację prowadzić z dala od przewodów 230 V.
- Przy dłuższych odcinkach znaczenie ma przekrój kabla, bo zbyt cienka żyła szybko daje spadki jakości rozmowy i otwierania.
Kolory kabli nie wystarczą do identyfikacji przewodów
Z mojego punktu widzenia największy błąd przy domofonie polega na tym, że ktoś najpierw patrzy na kolor izolacji, a dopiero później na zaciski. To odwrotna kolejność. W praktyce liczy się to, do jakiej funkcji przypisana jest żyła, a nie to, czy jest czerwona, biała czy niebieska. W jednym z oficjalnych schematów wideodomofonu 4-żyłowego żółty odpowiada za wideo, czarny za masę, czerwony za plus zasilania, a biały za audio. To dobry przykład, ale tylko przykład konkretnego systemu, nie zasada dla wszystkich domofonów.
W instalacjach audio sprawa bywa jeszcze mniej oczywista. Tam producenci często dopuszczają dowolne trzy przewody, o ile mają odpowiedni przekrój i trafią we właściwe zaciski. Dlatego jeśli ktoś pyta o schemat podłączenia domofonu i kolory kabli, odpowiedź brzmi zwykle tak: najpierw sprawdź typ urządzenia, potem zaciski, a dopiero na końcu traktuj kolor jako wskazówkę.
| Co jest pewne | Co bywa różne |
|---|---|
| oznaczenie zacisku na urządzeniu | kolor izolacji przewodu |
| polaryzacja w systemach 2-żyłowych i część cyfrowych | kolejność żył w starych kablach |
| wymagany przekrój i długość trasy | to, czy czerwony jest „plusem”, a niebieski „masą” |
| funkcja linii: wywołanie, audio, zasilanie, zaczep | to, jak ktoś wcześniej opisał przewody w puszce |
Gdy to się uporządkuje, schemat przestaje wyglądać jak loteria, a zaczyna przypominać normalny układ elektryczny. Następny krok to rozpoznanie samego systemu, bo od tego zależy cała reszta.
Jak rozpoznać typ instalacji po liczbie żył i opisach zacisków
W praktyce zaczynam od dwóch rzeczy: liczby przewodów i symboli na złączach. Jeśli widzę zaciski typu CA, 1, 2, 6, 9, 10, to najczęściej mam do czynienia z klasycznym analogiem 4+n. Jeśli pojawiają się pary L+ i L-, instalacja jest zwykle cyfrowa i biegunowość ma znaczenie. Jeśli natomiast panel i monitor łączy czterech żył, to zwykle mamy prosty wideodomofon 4-żyłowy.
| Typ systemu | Jak go rozpoznasz | Co jest kluczowe | Praktyczna wskazówka |
|---|---|---|---|
| Analogowy 4+n | Zaciski typu CA, 1, 2, 6, 9, 10 | osobne tory wywołania, mikrofonu, głośnika i zaczepu | często potrzebujesz 5 żył, a przy rozdzielonej masie nawet 6 |
| Cyfrowy 2-żyłowy | Zaciski L+, L- lub podobne oznaczenia | biegunowość i zgodność z elektroniką systemu | kolor przewodu nie ma tu żadnej mocy decydującej |
| Wideodomofon 4-żyłowy | V, A, +, - albo podobne oznaczenia | wideo, audio, masa i zasilanie | dobrze sprawdza się skrętka lub przewód o stabilnych parametrach |
W analogowych instalacjach znaczenie ma też długość trasy. Dla linii wywołania, głośnika, mikrofonu i masy spotyka się wymagane przekroje rzędu 0,5 mm² przy 50 i 100 m, 0,8 mm² przy 200 m oraz 1,0 mm² przy 300 m. To nie jest detal dla perfekcjonistów, tylko realna różnica między „działa”, a „działa, ale byle jak”.
Jak wyglądają najczęstsze układy w praktyce
Domofon analogowy 4+n

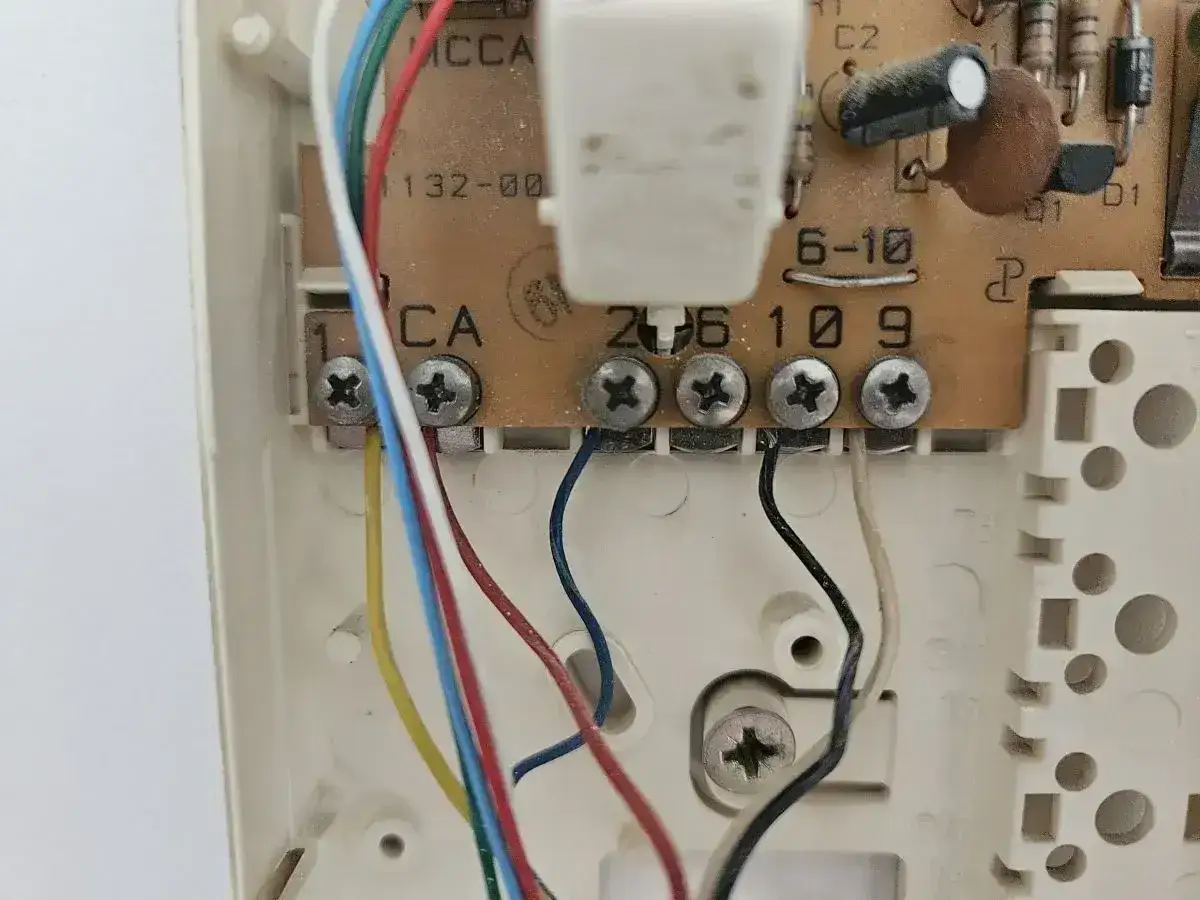

To wciąż bardzo spotykany wariant w starszych budynkach i prostych instalacjach jednorodzinnych. Najczęściej masz tu osobne linie dla wywołania, mikrofonu, głośnika, masy i zaczepu. W takich systemach spotyka się zaciski CA, 1, 2, 6 oraz 9 i 10, a przy standardowym układzie potrzeba zwykle 5 żył. Jeśli masa fonii i masa elektrozaczepu są rozdzielone, robi się z tego 6 żył.
Właśnie tutaj kolory najłatwiej mylą. Stary kabel może mieć żyły w przypadkowej kolejności, ktoś wcześniej mógł je już przepinać, a remont potrafi zostawić po sobie kompletny chaos. Dlatego nie trzymałbym się zasady „czerwony to zawsze plus” albo „zielony to zawsze wywołanie”. W 4+n kolor pomaga tylko wtedy, gdy wcześniej sam go opisałeś albo masz czytelną dokumentację.
Wideodomofon 4-żyłowy
Tu sytuacja bywa czytelniejsza, bo producenci często podają konkretną tabelę połączeń. W jednym z typowych schematów kolory wyglądają tak: żółty to sygnał wideo, czarny to masa, czerwony to plus zasilania, a biały to audio. To praktyczny wzorzec, który ułatwia montaż, ale nadal trzeba pamiętać, że ten układ dotyczy konkretnego zestawu, a nie całej kategorii wideodomofonów.
Jeśli dopiero projektujesz instalację, bezpiecznym wyborem jest skrętka UTP kategorii 5e albo przewód o parametrach zalecanych przez producenta. Przy wideo ważna jest stabilność toru sygnałowego, więc przypadkowy kabel „bo akurat był pod ręką” zwykle zemści się zakłóceniami albo gorszą jakością obrazu.
Przeczytaj również: Jak podłączyć kabel AV do telewizora - łatwe kroki i porady
System cyfrowy 2-żyłowy
W cyfrowych instalacjach liczy się przede wszystkim para przewodów i polaryzacja. To podejście jest wygodne przy modernizacji budynków, bo upraszcza prowadzenie linii i ogranicza liczbę żył. Z drugiej strony nie daje żadnej swobody w podłączaniu „na oko”. Tu nie szuka się koloru dla mikrofonu czy głośnika, tylko poprawnie przypisuje linię do zacisków + i -.
W takich układach najbardziej podoba mi się to, że schemat jest logiczny, ale jednocześnie wymaga dyscypliny. Jeśli ktoś zacznie improwizować, system od razu pokaże błąd. To dobra wiadomość dla serwisanta, bo problem da się szybciej namierzyć, ale zła dla osoby, która chce podłączyć wszystko wyłącznie po kolorach.
Wspólny wniosek z tych trzech wariantów jest prosty: kolor przewodu jest dodatkiem, nie instrukcją. Gdy już wiesz, z jakim systemem masz do czynienia, sama praca robi się znacznie prostsza.
Jak podłączyć przewody krok po kroku bez zgadywania
Najpierw odłączam zasilanie. To nie jest punkt do negocjacji, bo zwarcie na zaciskach przy podłączaniu potrafi uszkodzić elektronikę. Potem robię zdjęcie obecnego układu, nawet jeśli wygląda chaotycznie. Zdjęcie jest banalne, ale później oszczędza mnóstwo czasu.
- Wyłącz zasilanie całego zestawu domofonowego.
- Otwórz unifon albo panel i spisz oznaczenia zacisków.
- Przypisz każdą żyłę do funkcji, a nie do koloru.
- Jeśli przewody są nieopisane, ustal ich przebieg miernikiem lub na podstawie dokumentacji.
- Podłącz najpierw linię wspólną, potem audio i wywołanie, a na końcu zaczep lub dodatkowe funkcje.
- Po dokręceniu zacisków sprawdź, czy żadna żyła nie wysunęła się spod śruby.
- Włącz zasilanie i przetestuj po kolei: dzwonek, rozmowę, otwieranie furtki.
Jeżeli instalacja jest audio, pamiętam też o prostym, ale ważnym szczególe: nie zawsze trzeba prowadzić jeden idealnie rozrysowany tor. W części systemów można użyć dowolnych trzech przewodów o odpowiednim przekroju, a do połączenia kasety z unifonami wystarcza nawet przewód dwużyłowy, o ile taki właśnie przewiduje dany zestaw. To dlatego zawsze zaczynam od instrukcji, a dopiero potem od narzędzi.
W praktyce najwięcej porządku daje oznaczanie końcówek już na etapie montażu. Jeśli poświęcisz 5 minut na opis żył, zaoszczędzisz sobie 30 minut szukania, która z nich była „tym zielonym od otwierania”.
Najczęstsze błędy, które psują działanie domofonu
| Błąd | Co zwykle się dzieje | Jak tego uniknąć |
|---|---|---|
| Podłączenie według koloru zamiast zacisku | Rozmowa działa częściowo albo wcale nie ma wywołania | Sprawdź symbole na urządzeniu i dopiero potem przypisz żyły |
| Łączenie pod napięciem | Ryzyko zwarcia i uszkodzenia elektroniki | Zawsze wyłącz zasilanie przed pracą |
| Prowadzenie kabla przy instalacji 230 V | Przydźwięk, zakłócenia, gorsza jakość rozmowy | Zachowaj odległość co najmniej 20 cm od przewodów energetycznych |
| Zbyt mały przekrój na długim odcinku | Spadki głośności i problemy z otwieraniem | Dopasuj przekrój do długości trasy, zwłaszcza przy 200-300 m |
| Brak opisu żył po montażu | Serwis staje się zgadywanką przy każdej awarii | Opisz przewody po obu stronach i zostaw niewielki zapas |
Jeden z najczęstszych objawów źle poprowadzonych żył to lekki przydźwięk w unifonie albo w głośniku panelu. To zwykle nie jest „wina domofonu”, tylko złego parowania przewodów albo zbyt bliskiego sąsiedztwa z instalacją zasilającą. Jeśli widzę taki objaw, wracam najpierw do okablowania, nie do samej centralki.
Warto też pamiętać, że starsze instalacje bywają przerabiane kilka razy. Ktoś dołożył drugi unifon, ktoś wymienił kasetę, ktoś zmienił zamek i nagle kolory nie pasują do niczego. Wtedy skuteczniejsza od zgadywania jest krótka diagnostyka funkcji każdej żyły.
Gdzie schemat z internetu pomaga, a gdzie lepiej wrócić do dokumentacji
Gotowy schemat z sieci bywa bardzo pomocny przy prostym domofonie analogowym, zwłaszcza jeśli widać te same oznaczenia zacisków i podobną liczbę żył. W takich warunkach można szybko przełożyć funkcje i uruchomić zestaw bez większej filozofii. Ale kiedy w grę wchodzi instalacja cyfrowa, wideodomofon, sterowanie bramą albo stara linia po kilku modernizacjach, zaczynam traktować kolor tylko jako trop, nie dowód.
Jeśli trasa jest długa, przekroje trzeba dobrać rozsądnie. Przy systemie 4+n różnica między 0,5 mm² a 1,0 mm² przy dużej odległości nie jest kosmetyczna, tylko praktyczna. Tak samo ważne jest to, czy instalacja ma jedną wspólną masę, czy osobne tory dla fonii i elektrozaczepu. To właśnie te detale najczęściej decydują, czy domofon zadziała od razu, czy będzie wymagał poprawek.
Najbezpieczniej traktować kolory kabli jako pomoc, a nie jako źródło prawdy. Gdy znam typ systemu, czytam oznaczenia zacisków i sprawdzam długość oraz przekrój przewodu, schemat przestaje być zgadywanką. I dokładnie tak podchodzę do każdej nowej instalacji: najpierw funkcja, potem dokumentacja, dopiero na końcu kolor izolacji.
