Wybór odpowiedniego kabla do akumulatora 12V jest kluczowy dla zapewnienia bezpieczeństwa i efektywności działania systemów elektrycznych w pojazdach oraz innych aplikacjach. Właściwy przewód musi być dostosowany do maksymalnego prądu, długości przewodu oraz rodzaju instalacji. W tym artykule przedstawimy, jak dobrać odpowiedni kabel, aby uniknąć problemów związanych z niewłaściwym doborem.
Dowiesz się, jakie parametry są najważniejsze przy wyborze przewodu oraz jakie są zalecenia dotyczące ich użycia w różnych sytuacjach. Dzięki tym informacjom będziesz mógł podjąć świadomą decyzję, która zapewni prawidłowe działanie Twojego systemu elektrycznego.
Kluczowe informacje:
- Dla systemów 12V z poborem prądu do 100 A, przewód 2AWG jest wystarczający na odległość do 3 metrów.
- Przy większych odległościach lub wyższych prądach, należy stosować grubsze przewody, np. 4 mm² dla 350 W na odległość do 1,5 m.
- Odpowiednie zakończenia kabli, takie jak oczka, zapewniają stabilny kontakt z akumulatorem.
- Dla połączeń równoległych akumulatorów 12V 100Ah, przewód 2AWG jest dobrym wyborem dla krótkich dystansów.
- W przypadku długich przewodów (5-10 m), może być potrzebny przewód o przekroju nawet 50 mm².
Wybór odpowiedniego kabla do akumulatora 12V dla bezpieczeństwa
Wybór odpowiedniego przewodu do akumulatora 12V jest kluczowy dla zapewnienia bezpieczeństwa i efektywności działania systemów elektrycznych. Aby dobrać właściwy kabel, należy wziąć pod uwagę maksymalny prąd, który będzie przez niego płynął, oraz długość przewodu. Na przykład, dla typowych systemów 12V z poborem prądu do 100 A, przewód o przekroju 2AWG będzie wystarczający na odległość do 3 metrów, co zapewnia minimalny spadek napięcia.
Długość przewodu ma znaczący wpływ na spadek napięcia, co może wpłynąć na wydajność całego systemu. Im dłuższy przewód, tym większy spadek napięcia, co może prowadzić do nieefektywnego działania urządzeń zasilanych z akumulatora. Dlatego ważne jest, aby dobrać odpowiednią grubość kabla w zależności od długości oraz aktualnego poboru prądu, aby uniknąć problemów z zasilaniem.
| Przekrój kabla (AWG) | Maksymalny prąd (A) | Długość (m) |
|---|---|---|
| 2 AWG | 150 | do 3 |
| 4 mm² | 100 | do 1,5 |
| 6 mm² | 80 | do 3 |
| 16 mm² | 150 | do 1,5 |
| 25 mm² | 200 | do 3 |
Jak dobrać przekrój kabla do aktualnego poboru prądu?
Aby prawidłowo dobrać przekrój kabla, należy obliczyć jego wymagania na podstawie aktualnego poboru prądu. Istnieje kilka czynników, które należy wziąć pod uwagę, w tym maksymalne natężenie prądu, które przewód będzie musiał przenieść, oraz długość przewodu. Warto również zwrócić uwagę na rodzaj instalacji oraz warunki, w jakich przewód będzie używany.
- Przykładowo, dla instalacji samochodowych, gdzie pobór prądu wynosi około 9,1 A, wystarczający będzie przewód o przekroju 1,5 mm².
- Dla przetwornicy napięcia o mocy 350 W, zaleca się użycie przewodu o przekroju 4 mm² dla odległości do 1,5 m.
- W przypadku połączenia równoległego dwóch akumulatorów 12V 100Ah, odpowiedni będzie przewód 2AWG dla krótkich dystansów.
Jak długość przewodu wpływa na spadek napięcia?
Długość przewodu ma kluczowe znaczenie dla spadku napięcia, który występuje podczas przesyłania prądu. Im dłuższy jest przewód, tym większy opór, co prowadzi do większego spadku napięcia. Na przykład, w przypadku systemu 12V, nawet niewielka długość przewodu może wpłynąć na wydajność urządzenia, które z niego korzysta. Z tego powodu, odpowiedni wybór długości kabla jest niezbędny, aby zapewnić, że urządzenia będą działać efektywnie.
Spadek napięcia może prowadzić do nieprawidłowego działania sprzętu oraz zwiększonego zużycia energii. Dlatego istotne jest, aby przy doborze przewodów uwzględniać nie tylko ich przekrój, ale także długość. W przypadku dłuższych przewodów, może być konieczne użycie grubszych kabli, aby zminimalizować straty napięcia i zapewnić stabilne zasilanie dla urządzeń. Zrozumienie wpływu długości przewodu na spadek napięcia jest kluczowe dla efektywnego projektowania systemów elektrycznych.
Przewody miedziane vs. aluminiowe: co wybrać?
Wybór między przewodami miedzianymi a aluminiowymi zależy od specyficznych zastosowań i wymagań danego systemu. Przewody miedziane są znane ze swojej wysokiej przewodności, co czyni je idealnymi do zastosowań wymagających dużego natężenia prądu, takich jak zasilanie akumulatorów w pojazdach. Z drugiej strony, przewody aluminiowe są lżejsze i często tańsze, co sprawia, że są dobrym wyborem dla dłuższych połączeń, gdzie waga ma znaczenie, na przykład w instalacjach przemysłowych.
W przypadku, gdy przewody są narażone na działanie wysokich temperatur, miedź może lepiej znieść takie warunki. Natomiast aluminium, mimo że jest mniej przewodzące, ma lepszą odporność na korozję, co czyni je odpowiednim wyborem w trudnych warunkach atmosferycznych. Ostateczny wybór powinien opierać się na konkretnych wymaganiach aplikacji, takich jak długość przewodu, maksymalne obciążenie oraz warunki środowiskowe, w jakich będą one używane.
Jakie zakończenia kabli zapewniają najlepsze połączenie?
Odpowiednie zakończenia kabli są kluczowe dla zapewnienia stabilnych i bezpiecznych połączeń. W przypadku przewodów do akumulatorów 12V, najlepszym rozwiązaniem są oczka, które zapewniają solidne i trwałe połączenie z terminalami akumulatora. Oczka są łatwe w montażu i minimalizują ryzyko luźnych połączeń, które mogą prowadzić do przegrzewania i awarii systemu.

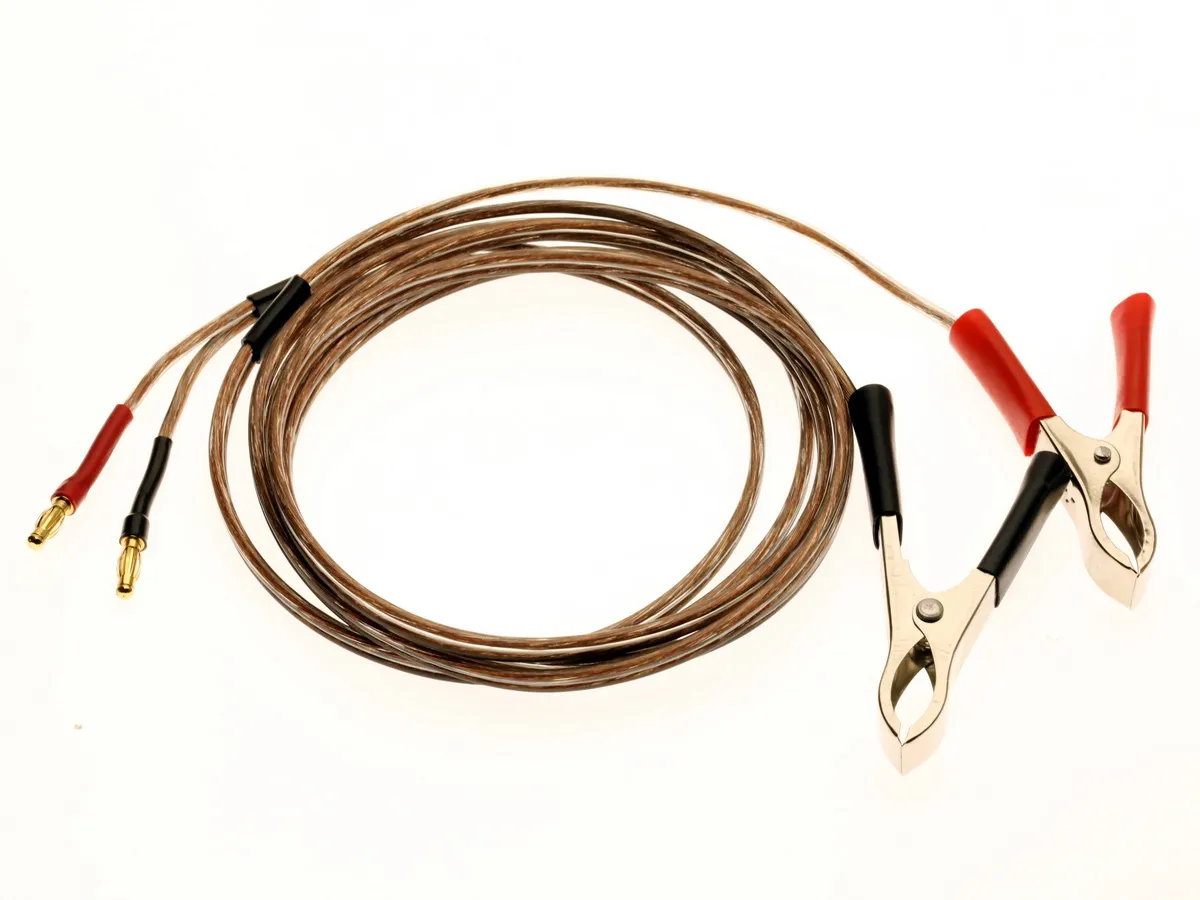

Innym popularnym rozwiązaniem są klamry krokodylkowe, które są wygodne w użyciu, szczególnie w sytuacjach tymczasowych. Jednak ich stabilność jest niższa w porównaniu do oczek, co może prowadzić do problemów z przewodnictwem prądu. Dlatego w przypadku stałych instalacji, zaleca się stosowanie oczek, które zapewniają lepszą jakość połączenia oraz dłuższą żywotność systemu elektrycznego.
Najczęstsze błędy przy wyborze kabla do akumulatora 12V
Wybór odpowiedniego przewodu do akumulatora 12V jest kluczowy dla bezpieczeństwa i wydajności systemów elektrycznych. Jednym z najczęstszych błędów jest niewłaściwy dobór przekroju kabla. Użycie zbyt cienkiego przewodu w stosunku do maksymalnego prądu może prowadzić do przegrzewania się kabla, co z kolei zwiększa ryzyko pożaru oraz uszkodzenia urządzeń zasilanych z akumulatora. Dlatego ważne jest, aby dokładnie obliczyć wymagania prądowe i dobrać odpowiedni przekrój kabla, aby zminimalizować ryzyko awarii.
Innym istotnym błędem jest ignorowanie długości przewodu. Dłuższe przewody mogą powodować większy spadek napięcia, co prowadzi do nieefektywności w działaniu urządzeń. Użytkownicy często nie zdają sobie sprawy, że zbyt długi przewód o niewłaściwym przekroju może skutkować spadkiem napięcia, co negatywnie wpłynie na wydajność całego systemu. Warto zatem zawsze uwzględniać zarówno długość, jak i obciążenie prądowe przy wyborze kabla.
- Wybór zbyt cienkiego przewodu, co prowadzi do przegrzewania i ryzyka pożaru.
- Ignorowanie długości przewodu, co skutkuje spadkiem napięcia i nieefektywnością działania urządzeń.
- Niewłaściwe zakończenia kabli, które mogą prowadzić do luźnych połączeń i zwiększonego oporu.
Jak unikać niewłaściwego doboru przekroju kabla?
Aby uniknąć niewłaściwego doboru przekroju kabla, warto stosować się do kilku podstawowych zasad. Po pierwsze, zawsze należy obliczyć maksymalne natężenie prądu, które przewód będzie musiał przenieść. Po drugie, warto korzystać z tabel lub kalkulatorów, które pomogą określić odpowiedni przekrój kabla w zależności od długości i obciążenia. Dobrą praktyką jest również konsultacja z fachowcem lub zapoznanie się z zaleceniami producentów urządzeń, aby upewnić się, że wybór jest zgodny z ich wymaganiami.
Jakie konsekwencje niesie za sobą użycie zbyt cienkiego przewodu?
Użycie zbyt cienkiego przewodu do zasilania akumulatora 12V może prowadzić do poważnych konsekwencji. Przede wszystkim, niewłaściwy przekrój kabla może skutkować jego przegrzewaniem, co zwiększa ryzyko pożaru. Dodatkowo, zbyt cienki przewód nie jest w stanie efektywnie przenieść wymaganego prądu, co prowadzi do spadku napięcia i obniżenia wydajności urządzeń elektrycznych. W rezultacie, sprzęt zasilany z takiego przewodu może działać niestabilnie lub w ogóle nie funkcjonować.
Oprócz problemów z wydajnością, użycie kabli o niewłaściwej grubości może prowadzić do uszkodzeń zarówno samego przewodu, jak i podłączonych do niego urządzeń. W skrajnych przypadkach, może to prowadzić do awarii systemu elektrycznego, co wiąże się z kosztownymi naprawami oraz przestojem w pracy. Dlatego tak ważne jest, aby zawsze dobierać odpowiedni przekrój kabla do aktualnych wymagań prądowych.
Praktyczne porady dotyczące instalacji kabli do akumulatorów 12V
Przy instalacji kabli do akumulatorów 12V kluczowe jest przestrzeganie odpowiednich technik montażowych. Należy upewnić się, że przewody są dobrze zabezpieczone przed uszkodzeniami mechanicznymi oraz działaniem niekorzystnych warunków atmosferycznych. Ważne jest również, aby unikać ostrych krawędzi, które mogą prowadzić do przetarcia izolacji. Dobrą praktyką jest stosowanie osłon na przewody oraz odpowiednich złączek, które zapewnią stabilność połączeń.
Regularna konserwacja kabli jest równie istotna. Należy kontrolować stan przewodów, sprawdzając, czy nie ma oznak zużycia lub uszkodzeń. Warto również dbać o czystość złącz, aby zapewnić dobry kontakt elektryczny. Utrzymanie kabli w dobrym stanie pomoże wydłużyć ich żywotność oraz zwiększy bezpieczeństwo całego systemu elektrycznego.
Innowacyjne technologie w kablach do akumulatorów 12V
W obliczu rosnących wymagań dotyczących efektywności energetycznej, innowacyjne technologie w produkcji kabli do akumulatorów 12V stają się coraz bardziej popularne. Na rynku pojawiają się przewody z dodatkowymi powłokami ochronnymi, które zwiększają ich odporność na działanie wysokich temperatur oraz chemikaliów. Takie zaawansowane materiały nie tylko wydłużają żywotność kabli, ale także poprawiają ich wydajność, co jest kluczowe w zastosowaniach, gdzie niezawodność jest priorytetem.
Co więcej, rozwój technologii przewodnictwa w kablach, takich jak zastosowanie stopów miedzi i aluminium, może znacząco poprawić ich właściwości elektryczne. W przyszłości możemy również spodziewać się kabli z wbudowanymi czujnikami, które monitorują stan przewodów i informują użytkowników o ewentualnych problemach, takich jak przegrzewanie czy spadek napięcia. Takie innowacje nie tylko zwiększają bezpieczeństwo, ale również umożliwiają lepsze zarządzanie systemami zasilania, co jest niezwykle istotne w kontekście nowoczesnych technologii i zrównoważonego rozwoju.
