Przy podłączaniu stacyjki najważniejsze nie jest zgadywanie kolorów, tylko szybkie rozpoznanie funkcji każdego zacisku i sprawdzenie, co dzieje się z napięciem w pozycji OFF, ACC, ON i START. Taki schemat podłączenia stacyjki i oznaczenia zacisków porządkuje cały temat: od stałego plusa, przez zasilanie po zapłonie, aż po sygnał rozruchu i masę. W praktyce to oszczędza czas, chroni instalację i pozwala uniknąć błędów, które potrafią unieruchomić auto albo przegrzać przewody.
Najważniejsze oznaczenia, które warto znać od razu
- 30 to stały plus z akumulatora, obecny niezależnie od pozycji kluczyka.
- 15 oznacza zasilanie po zapłonie, czyli napięcie pojawiające się po przekręceniu kluczyka.
- 50 to sygnał rozruchu, podawany tylko w pozycji START.
- 31 oznacza masę, czyli powrót do bieguna ujemnego akumulatora.
- X lub wyjście odciążające odcina część odbiorników podczas rozruchu.
- W starszych i aftermarketowych stacyjkach można też spotkać oznaczenia ACC, R albo 15/54.

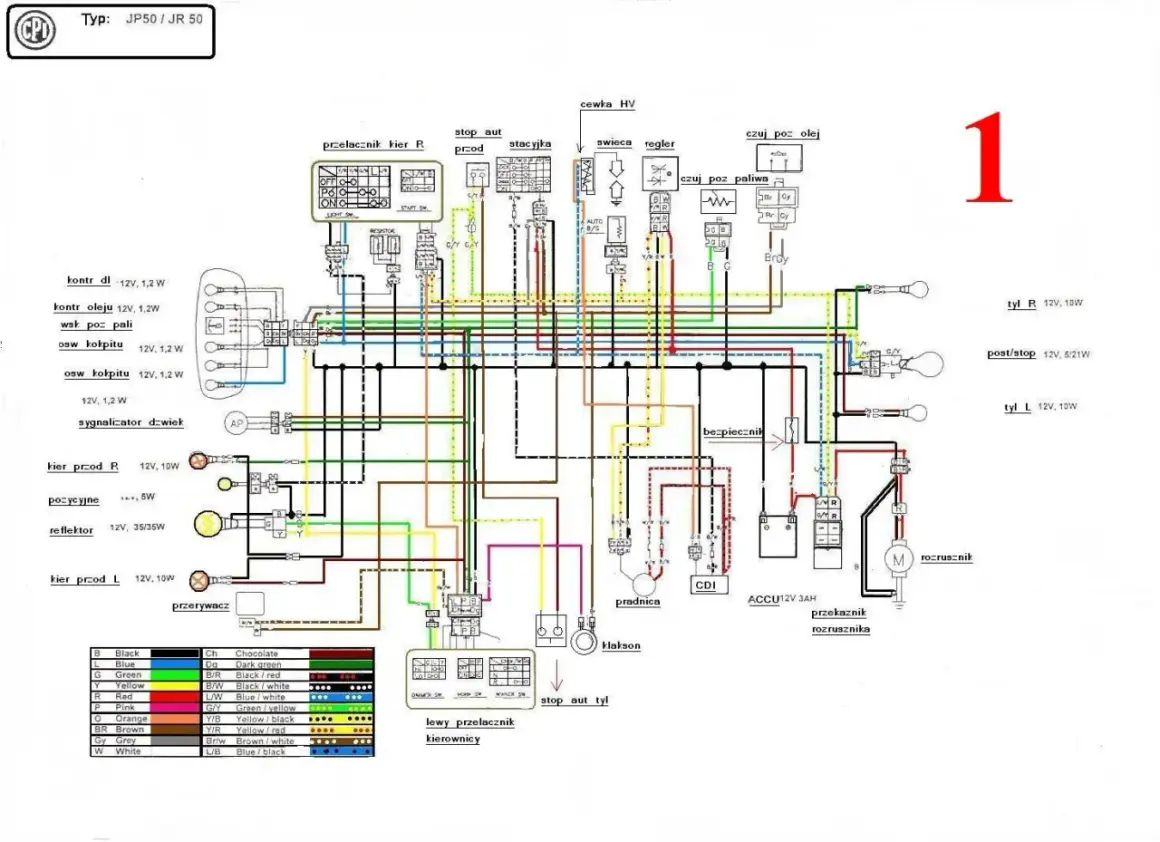

Jak czytać stacyjkę bez zgadywania
Ja zawsze zaczynam od jednego założenia: stacyjka nie ma „magicznych” kabli, tylko konkretne obwody. Na schemacie albo na obudowie włącznika widzisz zwykle oznaczenia zacisków, a nie opis kolorów przewodów, bo barwy potrafią się różnić między rocznikami i producentami. Dlatego w instalacji najpewniejsza jest logika działania, a nie pamięć do kolorowych kabelków.
W uproszczeniu klasyczna stacyjka ma cztery pozycje robocze. W pozycji OFF nic nie powinno zasilać obwodów roboczych. ACC uruchamia akcesoria, na przykład radio albo gniazdo 12 V. ON aktywuje instalację jazdy, a START podaje sygnał na rozrusznik. W nowocześniejszych autach, zwłaszcza z modułem BCM lub systemem bezkluczykowym, stacyjka bywa tylko elementem sygnałowym, więc sam mechaniczny przełącznik nie zasila już wszystkiego bezpośrednio.
To właśnie dlatego ten temat trzeba czytać jak mapę obwodów, a nie jak listę luźnych przewodów. Kiedy rozumiesz role zacisków, łatwiej odróżnić prawidłowe podłączenie od przypadkowego mostka. Teraz najważniejsze: jak wyglądają same oznaczenia.
Oznaczenia zacisków, które spotyka się najczęściej
W motoryzacji bardzo często spotyka się oznaczenia zgodne z DIN 72552, czyli europejskim standardem nazw zacisków. To wygodne, bo zamiast zgadywać po kolorze przewodu, patrzysz na funkcję obwodu. Przy stacyjce najczęściej przewijają się poniższe oznaczenia.
| Oznaczenie | Co oznacza | Kiedy pojawia się napięcie | Praktyczne zastosowanie |
|---|---|---|---|
| 30 | Stały plus z akumulatora | Zawsze, niezależnie od pozycji kluczyka | Wejście zasilania stacyjki i punkt odniesienia do dalszych obwodów |
| 15 | Plus po zapłonie | W pozycji ON, czasem także w START | ECU, cewka, przekaźniki, zasilanie głównych odbiorników |
| 50 | Sygnał rozruchu | Tylko w pozycji START | Elektromagnes rozrusznika lub przekaźnik rozruchu |
| 31 | Masa | Stale | Powrót prądu do akumulatora, punkt odniesienia dla pomiarów |
| X | Wyjście odciążające | W ON, zwykle znika na czas rozruchu | Nawiew, światła, radio i inne odbiorniki odłączane przy kręceniu |
| ACC | Akcesoria | W pozycji ACC, czasem także w ON | Radio, gniazdo 12 V, drobne osprzęty |
| R | Wyjście dodatkowe, zależne od producenta | W starszych lub uniwersalnych stacyjkach | Często obwód akcesoriów lub „run”, ale trzeba to potwierdzić pomiarem |
| 15/54 | Wariant starszych schematów lub połączenie funkcji | Zależnie od konstrukcji | Wymaga sprawdzenia w dokumentacji konkretnego modelu |
Warto zapamiętać prostą zasadę: 30 zasila, 15 włącza instalację, 50 uruchamia rozrusznik, 31 zamyka obwód. X i ACC są pomocnicze, ale w praktyce robią dużą różnicę, bo odpowiadają za komfort i odciążenie instalacji podczas rozruchu. Przy nowszych pojazdach ten zestaw bywa uzupełniony o sygnały sterujące do modułów, więc nie każdy pin będzie pracował jak w starej, mechanicznej stacyjce.
Kiedy te role są już jasne, warto przejść od teorii do pomiaru, bo właśnie tam najczęściej wychodzą pomyłki.
Jak sprawdzić przewody multimetrem i nie pomylić się przy montażu
Ja w takich sytuacjach używam dwóch prostych testów: pomiaru napięcia i testu ciągłości. Pierwszy pokazuje, gdzie naprawdę jest 12 V, drugi pomaga rozpoznać masę i sprawdzić, czy dany styk łączy się w odpowiedniej pozycji kluczyka. To ważne, bo sam napis na obudowie nie gwarantuje, że styk nie jest zużyty albo źle opisany przez producenta zamiennika.
- Odłącz akumulator, jeśli demontujesz wiązkę lub pracujesz przy luźnych konektorach.
- Znajdź stały plus i potwierdź go miernikiem w trybie napięcia DC. Zacisk 30 powinien mieć około 12,2-12,8 V przy zdrowym akumulatorze.
- Sprawdź masę na 31 w trybie ciągłości. Dobra masa zwykle daje bardzo małą rezystancję, najlepiej bliską zeru.
- Przekręć kluczyk do ON i szukaj napięcia na 15. W wielu autach pojawi się też zasilanie na części obwodów pomocniczych.
- Przekręć do START i sprawdź 50. Napięcie powinno pojawić się tylko na czas rozruchu.
- Jeśli stacyjka ma X albo ACC, porównaj ich zachowanie w ON i START. X często znika podczas kręcenia, a ACC może być aktywne tylko w jednej pozycji.
| Pomiar | Oczekiwany wynik | Co oznacza odchylenie |
|---|---|---|
| 30 do masy | Stałe napięcie około 12 V | Brak napięcia oznacza problem z zasilaniem, bezpiecznikiem albo przewodem z aku |
| 15 do masy | Napięcie po przekręceniu kluczyka | Brak napięcia po ON wskazuje na uszkodzony styk lub błędne podłączenie |
| 50 do masy | Napięcie tylko w START | Jeśli pojawia się stale, układ jest podłączony nieprawidłowo |
| 31 do nadwozia | Bliska zeru rezystancja | Słaba masa daje spadki napięcia, grzanie i losowe usterki |
| X lub ACC | Zależne od pozycji kluczyka | Jeśli nie reaguje, zwykle winny jest styk, przekaźnik lub bezpiecznik |
Na tym etapie łatwo wychwycić większość pomyłek. Jeśli pomiar już się zgadza, kolejnym krokiem jest dobranie odpowiedniego przewodu, bo sama poprawna funkcja nie wystarczy, gdy kabel będzie za cienki.
Jakie kable dobrać do stacyjki i dlaczego grubość ma znaczenie
W instalacji samochodowej przewód dobiera się do prądu, długości odcinka i temperatury pracy. To nie jest detal kosmetyczny. Zbyt cienki kabel przy stacyjce powoduje spadek napięcia, grzeje się na złączach i szybciej niszczy izolację. W autach i maszynach rolniczych ja trzymam się zasady, że przewód ma pracować z zapasem, a nie na granicy swoich możliwości.
| Zacisk / obwód | Typowy przekrój przewodu | Kiedy ma sens | Uwagi praktyczne |
|---|---|---|---|
| 30, zasilanie stacyjki | 2,5-4,0 mm² | Główne wejście plusowe do włącznika | Im dłuższy odcinek, tym bliżej 4,0 mm² |
| 15, zasilanie po zapłonie | 1,5-2,5 mm² | Obwody sterujące i umiarkowane obciążenia | Przy większej liczbie odbiorników lepiej nie schodzić z przekroju |
| 50, sygnał rozruchu | 1,0-1,5 mm² | Sterowanie elektromagnesem rozrusznika | To zwykle sygnał, nie główny prąd rozrusznika |
| X, obwód odciążający | 1,0-1,5 mm² | Przekaźnik, nawiew, radio, część akcesoriów | Dobry wybór, jeśli obwód idzie przez przekaźnik |
| 31, masa | 1,5-2,5 mm² | Powrót dla obwodów sterujących | Masa musi być czysta, dokręcona i zabezpieczona przed korozją |
Jeśli budujesz lub naprawiasz wiązkę, wybieraj przewód linkowy samochodowy, odporny na drgania i temperaturę, najlepiej z izolacją przystosowaną do okolic komory silnika. Nie używam tu przewodu instalacyjnego z domu, bo w aucie szybko wychodzą jego słabe strony. Zasilanie z akumulatora warto też zabezpieczyć bezpiecznikiem możliwie blisko źródła, zwykle w odległości około 10-20 cm, żeby uszkodzenie przewodu nie zamieniło się w większy problem.
Gdy przekrój i zabezpieczenie są dobrane rozsądnie, zostają już głównie błędy montażowe. A tych da się uniknąć szybciej, niż naprawić spalony styk.
Najczęstsze błędy, które robią problem po pierwszym przekręceniu kluczyka
W praktyce awaria po podłączeniu stacyjki rzadko wynika z jednego wielkiego błędu. Częściej to suma drobiazgów: zamienione piny, za cienki przewód, brak masy albo założenie, że kolor kabla coś gwarantuje. Ja najczęściej widzę kilka powtarzalnych scenariuszy.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Radio i nawiew nie działają w ACC | Źle podłączony ACC lub brak zasilania na X | Napięcie na wyjściu akcesoriów, bezpiecznik i przekaźnik |
| Silnik kręci, ale nie odpala | Brak zasilania na 15 albo zanik po ON | Czy 15 dostaje napięcie w pozycji zapłonu |
| Rozrusznik milczy | Brak sygnału na 50, uszkodzony styk START | Pomiar napięcia na 50 podczas START |
| Instalacja grzeje się przy stacyjce | Za mały przekrój przewodu albo słabe konektory | Spadek napięcia, temperatura złącz, jakość zacisków |
| Coś działa tylko czasami | Luźna masa, utleniony styk, zużyta wkładka stacyjki | Połączenie 31, stan pinów i mechaniczne luzy |
Najgorszy odruch to mostkowanie przewodów „na próbę” bez kontroli, bo jeden zły kontakt potrafi uszkodzić nie tylko stacyjkę, ale też bezpieczniki, przekaźniki albo elektronikę sterującą. Jeśli obwód startuje dopiero po mocnym dociśnięciu kluczyka, problem zwykle nie leży w logice schematu, tylko w zużytym styku albo słabym konektorze. Właśnie dlatego tak ważne jest, by patrzeć na objawy, a nie tylko na sam rysunek.
Gdy oznaczenia nie są klasyczne, i tak da się je rozszyfrować
W starszych autach, ciągnikach, łodziach i uniwersalnych stacyjkach zamiast DIN możesz spotkać napisy BAT, IGN, ST, ACC albo GND. To nie jest przeszkoda, tylko inny język opisu tych samych funkcji. Ja tłumaczę to zawsze przez porównanie do standardu: BAT odpowiada zwykle 30, IGN to 15, ST to 50, a GND to 31.
| Oznaczenie producenta | Najbliższy odpowiednik DIN | Znaczenie praktyczne |
|---|---|---|
| BAT / B | 30 | Stały plus z akumulatora |
| IGN / IG | 15 | Zasilanie po zapłonie |
| ST / START | 50 | Sygnał rozruchu |
| ACC | ACC lub część obwodu 15 | Akcesoria, radio, gniazdo pomocnicze |
| GND / E | 31 | Masa |
W nowszych samochodach dochodzi jeszcze jedna ważna rzecz: stacyjka nie musi już przełączać pełnego prądu. Często wysyła tylko sygnał do modułu nadwozia, a właściwe zasilanie odbiorników realizują przekaźniki albo sterownik BCM. To oznacza, że przy diagnozie trzeba patrzeć nie tylko na sam przełącznik, ale też na logikę całego układu. Jeśli masz immobilizer, CAN lub nietypowy zamiennik stacyjki, najbezpieczniej jest porównać pomiar z dokumentacją konkretnego modelu, a nie ufać wyłącznie uniwersalnym oznaczeniom.
W praktyce najpewniejsza metoda jest zawsze ta sama: rozpoznaj 30, 31, 15 i 50, sprawdź dodatkowe wyjścia typu X lub ACC, a dopiero potem podłączaj resztę wiązki. Przy prostych układach wystarczy miernik i chwila logiki, przy bardziej złożonych instalacjach trzeba jeszcze uwzględnić moduły sterujące, przekaźniki i zabezpieczenia. Jeśli chcesz uniknąć kosztownych pomyłek, traktuj schemat jako mapę funkcji, a nie jako zestaw przypadkowych numerów na obudowie.
