W starych instalacjach elektrycznych stare kolory kabli elektrycznych bywają tylko punktem wyjścia, a nie gotową odpowiedzią. To ważne, bo przy wymianie gniazdka, lampy albo rozdzielenia obwodu łatwo pomylić przewód roboczy z neutralnym albo ochronnym. Poniżej porządkuję, jak czytać dawne oznaczenia, co jest zgodne z dzisiejszą normą i kiedy bez pomiaru lepiej nie ruszać instalacji.
Najważniejsze informacje o starych oznaczeniach przewodów
- Obecny układ barw jest zharmonizowany, ale starsze instalacje powstały według innych zasad.
- W dawnych kablach ten sam kolor mógł pełnić różne funkcje zależnie od epoki i wykonawcy.
- Kolor traktuj jako wskazówkę, a nie dowód; potwierdzenie daje dopiero pomiar.
- W wielu starych obwodach nie ma osobnego przewodu ochronnego, tylko układ dwużyłowy albo PEN.
- Najwięcej błędów pojawia się przy mieszaniu starej i nowej kolorystyki w jednej puszce lub lampie.
Jak zmieniło się oznaczanie żył i dlaczego to ma znaczenie
Dzisiejszy układ barw przewodów jest prosty: faza, neutralny i ochronny mają swoje z góry przypisane kolory. W Polsce odnosi się to do normy PN-HD 308 S2:2007, która ujednoliciła oznaczenia w instalacjach niskiego napięcia. W praktyce oznacza to dziś fazę w barwach brązowej, czarnej lub szarej, neutralny w niebieskiej, a ochronny w zielono-żółtej.
Zanim taki porządek wszedł do praktyki, w mieszkaniach i domach działały starsze schematy, a część instalacji była później przerabiana bez pełnej wymiany przewodów. To właśnie dlatego w jednej puszce możesz dziś spotkać żyły „z innej epoki” obok nowej oprawy LED albo gniazda z bolcem. W wielu starszych układach działał też system TN-C, czyli taki, w którym funkcję ochrony i przewodu powrotnego łączono w jednym przewodzie PEN. Jeśli ktoś zakłada, że kolor z dzisiejszej normy zawsze oznacza to samo w starej instalacji, szybko robi sobie problem. Dlatego najpierw warto zrozumieć, skąd bierze się chaos, a dopiero potem interpretować konkretne kolory.

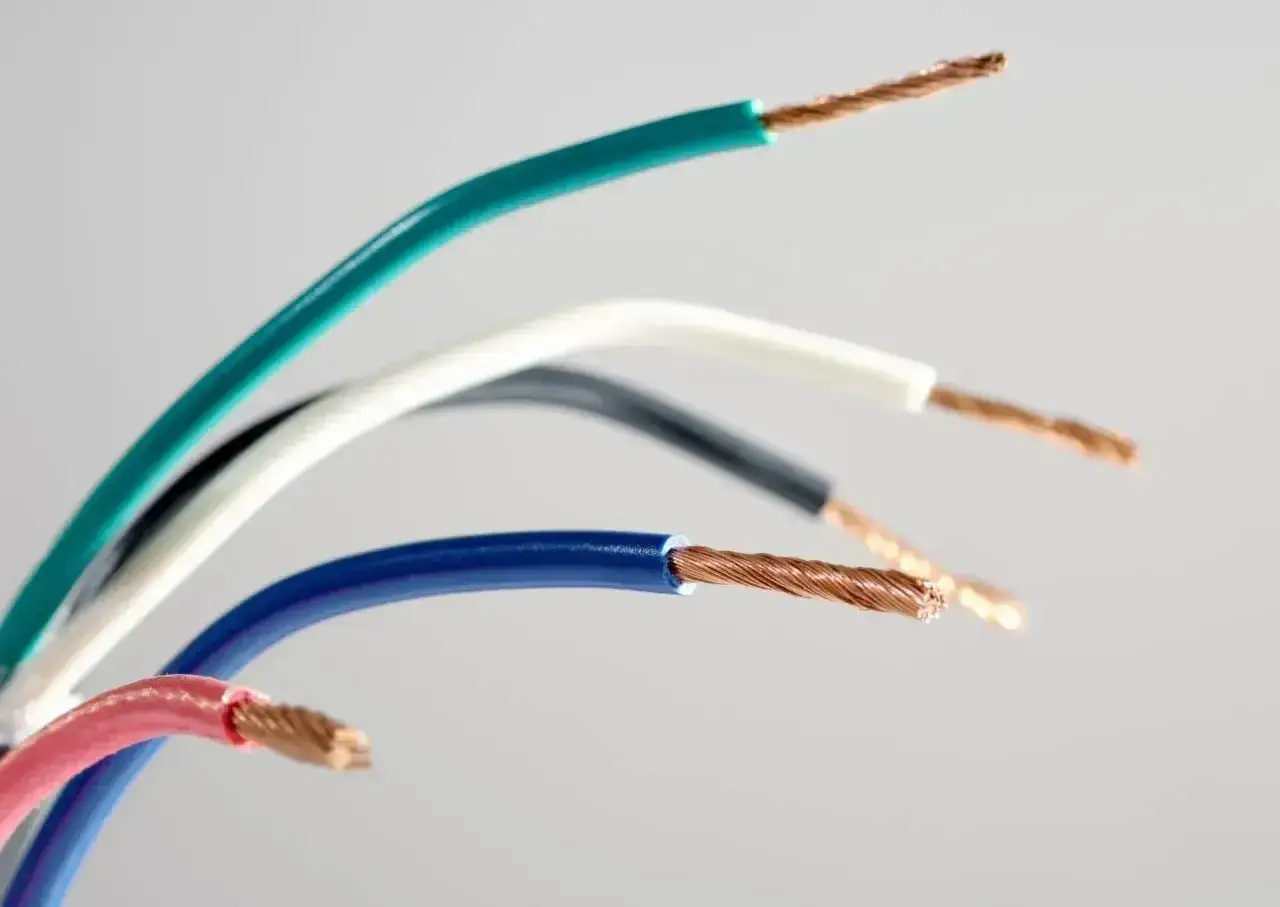

Jakie kolory spotyka się w starych instalacjach
Z mojego doświadczenia najuczciwiej jest powiedzieć tak: w dawnych instalacjach nie ma jednego uniwersalnego kodu, tylko kilka powtarzających się nawyków montażowych. Czasem kolor wskazuje funkcję przewodu, czasem tylko to, co akurat było pod ręką. W praktyce najczęściej trafiają się poniższe układy, ale nigdy nie traktuję ich jako pewnika bez sprawdzenia pomiarem.
| Kolor lub zestaw kolorów | Co zwykle oznaczał w praktyce | Na co uważać |
|---|---|---|
| Brązowy, czarny, czerwony, biały, szary, fioletowy, pomarańczowy, różowy | Najczęściej przewód roboczy, zwykle fazowy | Nie zakładaj neutralnego tylko po barwie; w starych lub przerabianych obwodach te kolory bywają użyte inaczej |
| Niebieski | W nowszych instalacjach neutralny | W starszych przeróbkach mógł zostać użyty jako przewód pomocniczy albo po prostu nie odpowiadać dzisiejszej normie |
| Zielony, żółty, zielono-żółty | W nowszych układach ochronny lub wyrównawczy | W bardzo starych instalacjach ochronnego przewodu mogło w ogóle nie być |
| Brak osobnej żyły ochronnej | Układ dwużyłowy albo przewód PEN | To ważny sygnał, że instalacja jest starsza i ma większe ograniczenia przy doborze osprzętu |
W tym miejscu pojawia się najczęstsze nieporozumienie: kolor nie mówi jeszcze, czy przewód jest bezpieczny do podłączenia nowego urządzenia. Jeśli w puszce widzisz niebieski lub zielono-żółty, nie wyciągaj wniosku na skróty. Najpierw trzeba ustalić, czy instalacja była modernizowana fragmentami, bo to właśnie tam powstają najbardziej mylące układy.
Jak rozpoznać przewody bez zgadywania
Jeśli mam doradzić jedną praktykę, to będzie ona banalna, ale skuteczna: najpierw wyłącz zasilanie, potem potwierdź brak napięcia odpowiednim miernikiem. W starych instalacjach nie wystarczy „próbnikiem dotknąć i sprawdzić”, bo taki test potrafi wprowadzić w błąd. Dla kogoś, kto planuje wymianę gniazda, lampy albo łącznika, to podstawowa różnica między bezpieczną pracą a zgadywaniem.
- Wyłącz zabezpieczenie obwodu w rozdzielnicy i oznacz je, żeby nikt go nie załączył przypadkiem.
- Sprawdź brak napięcia dwubiegunowym testerem albo miernikiem, a nie tylko wskaźnikiem neonowym.
- Zanim odkręcisz przewody, zrób zdjęcie układu i oznacz żyły taśmą lub opaską.
- Jeżeli masz dostęp do puszki lub rozdzielnicy, sprawdź ciągłość i tor przewodu ochronnego, a nie sam kolor izolacji.
- Gdy układ jest nieczytelny, nie zakładaj funkcji na oko. W starszych instalacjach to zwykle kończy się błędnym podłączeniem.
Ta sama zasada dotyczy też urządzeń elektronicznych i smart osprzętu: nowy łącznik, zasilacz LED czy sterownik rolet nie „naprawi” starej kolorystyki. Jeśli obwód nie jest jednoznaczny, najpierw trzeba go zidentyfikować, a dopiero potem cokolwiek podpinać.
Gdzie stare oznaczenia mylą najbardziej
Najwięcej pułapek widzę w miejscach, w których ktoś zrobił tylko częściową modernizację. Wtedy nowe przewody mają już dzisiejszą kolorystykę, ale w puszce siedzą też stare żyły pochodzące z innego układu. Z zewnątrz wszystko wygląda zwyczajnie, a po zdjęciu osprzętu okazuje się, że nie ma logicznej ciągłości między kolorem a funkcją.
- Przy lampach sufitowych często pojawia się przewód, który wydaje się neutralny, a w rzeczywistości jest fazą załączaną przez włącznik.
- W gniazdach z bolcem można spotkać przewód wyglądający jak ochronny, który w starej instalacji pełni inną rolę albo jest częścią układu PEN.
- W puszkach łączeniowych bywa tak, że niebieska żyła została użyta jako przewód roboczy w starszej przeróbce i ktoś później uznał ją za neutralną.
- Przy sterownikach inteligentnego domu błąd wychodzi szybciej, bo elektronika wymaga poprawnego N, L i PE oraz stabilnych połączeń.
To właśnie ten etap najczęściej pokazuje, dlaczego sama wiedza o kolorach nie wystarcza. Jeśli obwód był rozbudowywany po kawałku, trzeba patrzeć na całość, a nie na pojedynczą żyłę.
Kiedy modernizacja ma więcej sensu niż dalsze rozpoznawanie kolorów
Są sytuacje, w których dalsze analizowanie starej kolorystyki przestaje mieć sens. Jeśli instalacja nie ma osobnego przewodu ochronnego, izolacja jest krucha, a gniazda grzeją się przy zwykłym obciążeniu, lepiej myśleć o modernizacji niż o kosmetycznym podłączaniu kolejnych elementów. To samo dotyczy mieszkań, w których chcesz dołożyć sprzęt o większym poborze albo rozbudować system smart home.
Na co zwracam uwagę w pierwszej kolejności:
- brak PE w gniazdach lub pełne oparcie na starym układzie dwużyłowym,
- krusząca się, popękana albo nadtopiona izolacja,
- częste wyzwalanie zabezpieczeń bez oczywistej przyczyny,
- mocno mieszane kolory w jednej puszce,
- aluminiowe przewody i stare połączenia skręcane bez odpowiednich złączek.
W takich warunkach samo „rozpoznanie koloru” nie rozwiązuje problemu, bo źródłem ryzyka jest już sama kondycja instalacji. Właśnie dlatego przed podłączeniem nowego sprzętu warto ustalić, czy mowa jeszcze o drobnej poprawce, czy o instalacji, która powinna przejść gruntowniejszy remont.
Co sprawdzić przed podłączeniem nowego sprzętu do starej instalacji
Jeśli mam zostawić tylko jeden praktyczny zestaw zasad, to będzie on prosty. Najpierw ustal, czy w obwodzie faktycznie jest przewód ochronny, potem potwierdź funkcję żył pomiarem, a dopiero na końcu dobieraj osprzęt. W starych instalacjach szczególnie ważne jest też to, żeby nie zakładać, że wyłącznik różnicowoprądowy załatwi wszystko sam z siebie. On pomaga, ale nie zastępuje poprawnego okablowania.
Przy drobnych pracach domowych opłaca się być bardziej sceptycznym niż zwykle. Jeżeli układ jest nieczytelny, kolory się nie zgadzają albo ktoś już wcześniej poprawiał połączenia „na oko”, lepiej zatrzymać się na etapie rozpoznania. W praktyce oszczędza to więcej czasu niż ryzykowne poprawki, a przy okazji chroni sprzęt i instalację przed błędnym podłączeniem.
Najkrótsza zasada, którą warto zapamiętać, brzmi: w nowych instalacjach kolor prowadzi do odpowiedzi, w starych tylko podpowiada kierunek. Resztę trzeba potwierdzić narzędziami, a przy większych wątpliwościach po prostu zlecić elektrykowi.
