Przy przewodzie 4 mm² sama liczba na izolacji nie wystarcza, bo dopuszczalny prąd zależy od materiału żyły, sposobu ułożenia, temperatury i tego, czy obciążasz jeden przewód czy całą wiązkę. W praktyce ten sam przekrój potrafi pracować zarówno w okolicach 25 A, jak i wyraźnie powyżej 40 A, jeśli warunki chłodzenia są lepsze. Poniżej rozkładam to na proste, praktyczne scenariusze, żeby uniknąć zgadywania przy doborze kabla.
Najkrótsza odpowiedź brzmi, że 4 mm² pracuje w szerokim zakresie zależnie od warunków
- Dla miedzi 4 mm² praktyczny punkt odniesienia w domu to zwykle okolice 25-32 A.
- W lepiej chłodzonych układach ten sam przekrój może przenieść około 44 A w powietrzu i 54 A w ziemi dla określonych kabli.
- Temperatura otoczenia potrafi mocno obniżyć obciążalność, więc 30°C nie oznacza tego samego co 50°C.
- Jeśli przewód idzie w wiązce, w ociepleniu albo na długim odcinku, bezpieczniej patrzeć na większy przekrój.
- Aluminium 4 mm² nie jest odpowiednikiem miedzi 4 mm².

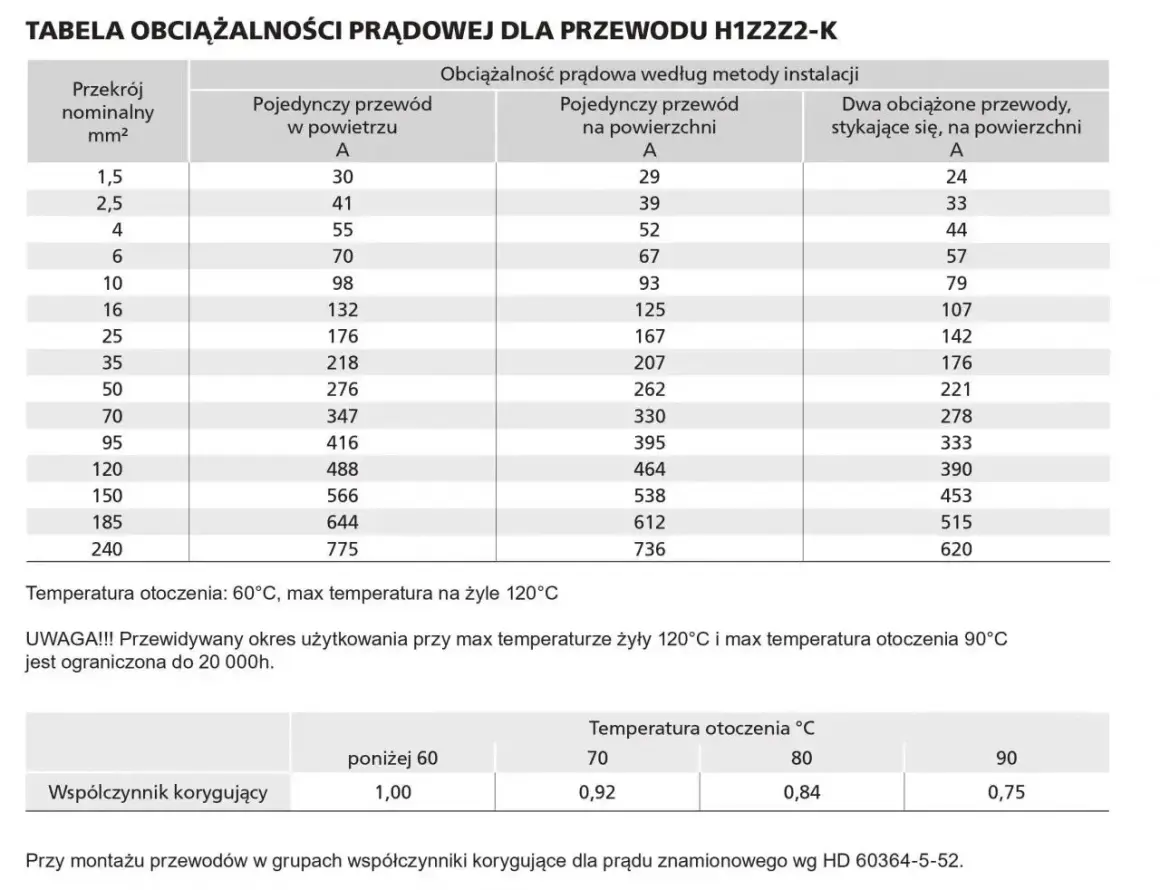

Jak czytać obciążalność 4 mm² bez uproszczeń
Ja traktuję 4 mm² jako zakres możliwości, a nie jedną sztywną liczbę. W tabelach producentów dla miedzi spotyka się różne wartości, bo inaczej pracuje kabel ułożony pojedynczo w powietrzu, inaczej przewód w ścianie, a jeszcze inaczej odcinek w ziemi. W poradniku BITNER dla kabla zasilającego 4 mm² pokazano 44 A w powietrzu i 54 A w ziemi, ale ten sam przekrój w instalacji domowej bardzo często rozpatruje się bliżej 25 A, zwłaszcza gdy liczy się też sposób montażu i zabezpieczenie.
| Sytuacja | Orientacyjny prąd | Co z tego wynika |
|---|---|---|
| Miedź 4 mm², kabel 3/4/5-żyłowy, pojedynczo w powietrzu, 30°C | 44 A | Dobry wynik dla dobrze chłodzonego odcinka. |
| Miedź 4 mm², ten sam kabel w ziemi, 20°C | 54 A | Grunt odprowadza ciepło lepiej, więc obciążalność rośnie. |
| Instalacja domowa, obwód w ścianie, rurce albo wiązce | 25-32 A | To rozsądny punkt odniesienia przy typowych odbiornikach jednofazowych. |
| Aluminium 4 mm² | Niżej niż Cu 4 mm² | Nie traktuj aluminium jako zamiennika 1:1 dla miedzi. |
W praktyce domowej 4 mm² często stawia się obok zabezpieczenia 25 A, a dla większego poboru prądu rośnie już presja na 6 mm². To nie jest przypadek: w materiałach BITNER dla obciążenia 5,5 kW taki przekrój opisano jako absolutne minimum przy zabezpieczeniu 25 A, a dla 7,2 kW jednofazowo wskazano już 6 mm². Taka różnica dobrze pokazuje, dlaczego sama cyfra „4” bez kontekstu bywa myląca.

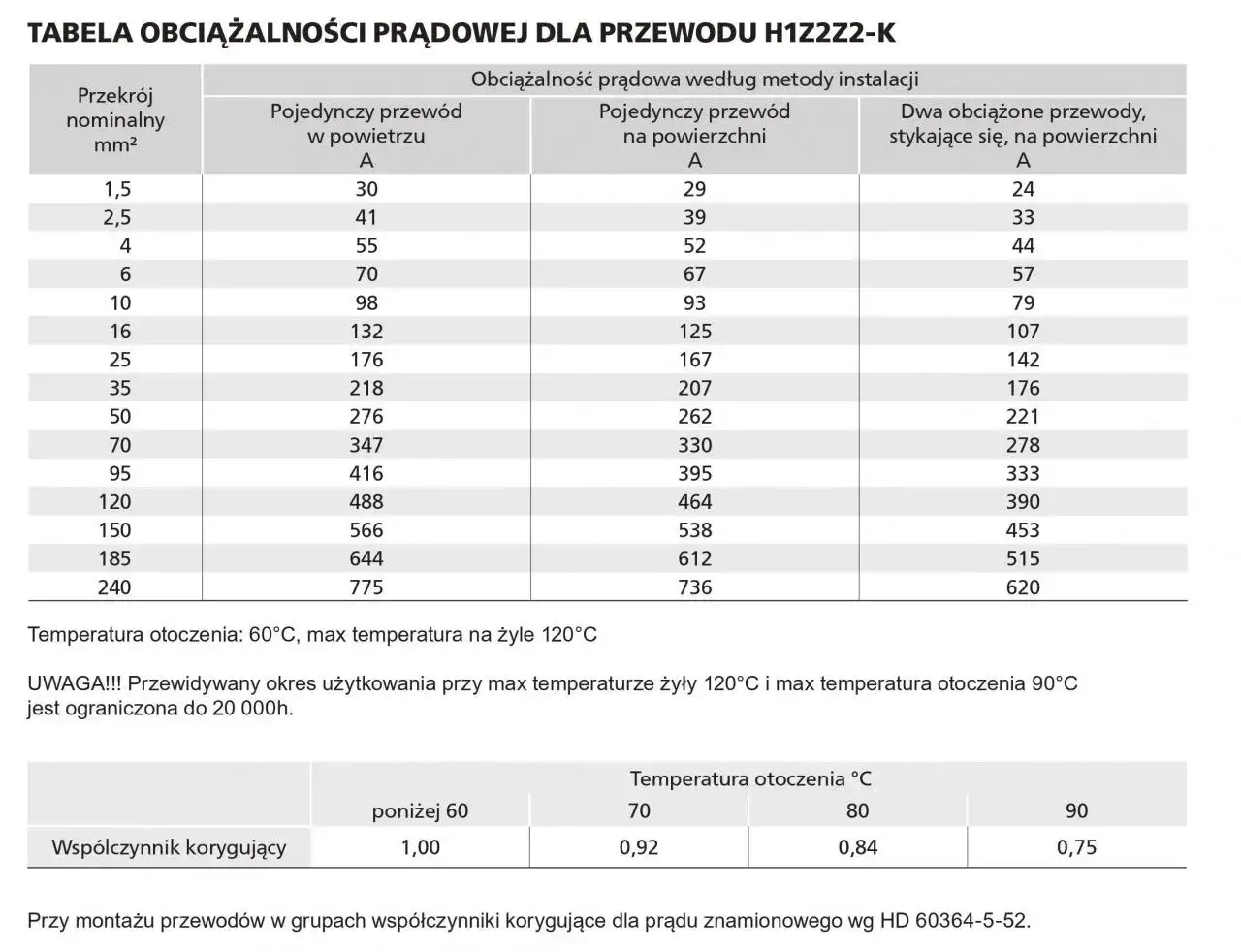

Od czego zależy obciążalność 4 mm²
Materiał żyły zmienia wszystko
Najpierw patrzę na materiał, bo to on ustawia bazę. Miedź przewodzi lepiej niż aluminium, więc przy tym samym prądzie potrzebuje mniejszego przekroju. Aluminium kusi ceną, ale jeśli ktoś przepisze na nie wartości z miedzi, to robi błąd projektowy, który później kończy się grzaniem, spadkami napięcia albo po prostu zbyt słabym obwodem.
Sposób ułożenia decyduje o chłodzeniu
Jak pokazuje materiał LAPP, przy doborze przewodu trzeba uwzględnić nie tylko prąd i napięcie, ale też trasę prowadzenia, temperaturę otoczenia, grupowanie kabli i dopuszczalny spadek napięcia. W praktyce ten sam kabel może mieć zupełnie inną obciążalność, gdy leży swobodnie, gdy jest przyklejony do ściany, a jeszcze inną, gdy schowasz go w ociepleniu albo w ciasnej rurce. Ja zawsze myślę o chłodzeniu: im gorzej kabel oddaje ciepło, tym szybciej trzeba podnosić przekrój.
Temperatura otoczenia zjada zapas
Tu najłatwiej przeliczyć się na liczbach. Jeśli kabel ma bazowo 44 A przy 30°C, to przy wyższej temperaturze nie można dalej udawać, że nic się nie zmienia. Typowe współczynniki korygujące dla temperatury otoczenia wyglądają tak:
| Temperatura otoczenia | Współczynnik | Co to oznacza praktycznie |
|---|---|---|
| 30°C | 1,00 | Punkt odniesienia. |
| 35°C | 0,95 | Niewielki spadek, ale już odczuwalny. |
| 40°C | 0,89 | Obciążalność wyraźnie maleje. |
| 50°C | 0,77 | Z bazowych 44 A robi się około 34 A. |
| 60°C | 0,63 | Zostaje już tylko niespełna dwie trzecie wartości wyjściowej. |
Przeczytaj również: Czy naładujesz laptopa przez HDMI? Sprawdź bezpieczne alternatywy
Długość trasy dokłada spadek napięcia
Przy krótkim odcinku łatwo patrzeć tylko na prąd, ale przy dłuższej trasie wchodzi jeszcze spadek napięcia. W praktyce domowej zwykle przyjmuję, że instalacje odbiorcze powinny mieścić się w okolicach 3%, a linie zasilające do 5%. To oznacza, że 4 mm² może być wystarczające „na papierze”, a mimo to na końcu długiej trasy okaże się już zbyt słabe. Najczęściej wychodzi to przy garażu, warsztacie albo zasilaniu urządzenia po drugiej stronie działki.
Kiedy 4 mm² wystarczy w domu, a kiedy lepiej przejść na 6 mm²
W tym miejscu najłatwiej zejść z teorii na praktykę. Ja patrzę nie tylko na sam odbiornik, ale na cały układ: jedną fazę albo trzy fazy, długość przewodu, sposób ułożenia i to, czy obwód ma obsługiwać jedno urządzenie, czy kilka punktów jednocześnie. To właśnie tutaj 4 mm² pokazuje swoją prawdziwą wartość.
| Scenariusz | Co zwykle ma sens | Dlaczego |
|---|---|---|
| Płyta indukcyjna 1-fazowa około 5,5 kW | 4 mm² jako minimum | Prąd dochodzi do około 24-25 A, więc zapasu nie ma dużo. |
| Urządzenie 1-fazowe około 7,2 kW | 6 mm² | Tu 4 mm² robi się zbyt ciasne, zwłaszcza po uwzględnieniu montażu i temperatury. |
| Obwód 3-fazowy około 11 kW | 4 mm² może wystarczyć | Prąd na fazę jest wyraźnie niższy niż przy jednej fazie, ale trzeba sprawdzić trasę i chłodzenie. |
| Długi odcinek do garażu lub warsztatu | Często 6 mm² | Długość kabla i spadek napięcia potrafią wymusić wyższy przekrój niż sam prąd obciążenia. |
Jeśli chcesz szybko oszacować prąd, używam prostego wzoru: dla jednej fazy I = P / U, a dla trzech faz I = P / (√3 × U × cosφ). Z tego wynika, że 5,5 kW przy 230 V to okolice 24 A, a 7,2 kW to już około 31 A. W przypadku 11 kW na 400 V i cosφ bliskim 0,8 wychodzi około 20 A na fazę, więc sam pobór nie musi być wysoki, ale to nadal nie zwalnia z kontroli długości przewodu i warunków montażu.
Jak dobrać zabezpieczenie i sprawdzić prąd odbiornika
Zabezpieczenie nie ma być „jak najtwardsze”, tylko dobrane tak, by odciąć przeciążenie zanim przewód zacznie się nadmiernie grzać. W praktyce trzymam się prostej logiki: prąd obciążenia ma być niższy niż prąd znamionowy zabezpieczenia, a zabezpieczenie niższe niż dopuszczalna obciążalność przewodu. To dokładnie ten moment, w którym kabel, bezpiecznik i odbiornik muszą się zgodzić, a nie tylko wyglądać sensownie na jednym rysunku.
Przy 4 mm² szczególnie ważne są dwa pytania. Po pierwsze: czy obwód będzie pracował długo pod obciążeniem, czy tylko chwilowo. Po drugie: czy prąd rozkłada się równomiernie, czy mamy odbiorniki z harmonicznymi, zasilaczami impulsowymi albo silnikami. Takie układy potrafią podbić obciążenie neutralnego i zmienić sensowny dobór przekroju.
Ja sprawdzam też, czy instalacja nie będzie „duszona” przez warunki montażu. Jeżeli obwód biegnie w ociepleniu, obok innych kabli albo w miejscu, gdzie temperatura regularnie przekracza 30°C, to zakładam mniejszy zapas i szybciej myślę o 6 mm². W kablach nie ma miejsca na optymizm bez liczb.
Najczęstsze błędy przy doborze tego przekroju
- Mylenie miedzi z aluminium. 4 mm² Cu i 4 mm² Al to nie jest ten sam poziom obciążalności.
- Patrzenie tylko na moc urządzenia. Długość trasy i sposób ułożenia potrafią zmienić decyzję bardziej niż sama moc.
- Ignorowanie temperatury otoczenia. Na poddaszu, w korytku pełnym przewodów albo w zamkniętej przestrzeni kabel oddaje ciepło dużo gorzej.
- Układanie kilku obwodów razem bez korekty. Wiązka nagrzewa się od siebie nawzajem i realna obciążalność spada.
- Dobór zabezpieczenia „na oko”. Bezpiecznik ma chronić przewód, a nie tylko spełniać oczekiwania odbiornika.
- Mylenie linki z drutem. Konstrukcja żyły wpływa na elastyczność, ale nie usuwa ograniczeń cieplnych całego przekroju.
Jeśli miałbym wskazać jeden błąd, który widzę najczęściej, to byłoby to ustawianie zabezpieczenia pod urządzenie, a nie pod warunki pracy kabla. To pozornie drobna różnica, ale właśnie ona decyduje, czy instalacja będzie działać stabilnie, czy zacznie się niepotrzebnie grzać po kilku godzinach obciążenia.
Co sprawdzam przed zamknięciem obwodu z 4 mm²
Na końcu zostawiam sobie krótką kontrolę trzech rzeczy. Pierwsza: jaki to materiał i jaki typ kabla, bo miedź i aluminium nie grają według tych samych liczb. Druga: jak długi jest odcinek i gdzie dokładnie biegnie, bo 4 mm² w ścianie, w ziemi i w ociepleniu to trzy różne historie. Trzecia: czy zabezpieczenie rzeczywiście pasuje do prądu obciążenia, a nie tylko do nazwy urządzenia.
Jeżeli po tej weryfikacji zostaje choć jedna niewiadoma, nie zgaduję. Przy kablach najtańszy błąd to ten, który wychodzi dopiero po nagrzaniu instalacji, więc przy większych mocach i dłuższych trasach rozsądniej jest od razu sprawdzić, czy 4 mm² nie powinno ustąpić miejsca 6 mm². To zwykle kosztuje mniej niż późniejsze poprawki i daje dużo większy spokój na lata.
