W okablowaniu Ethernet najwięcej problemów powoduje nie sam przewód, tylko sposób jego zakończenia. Standard T568B opisuje kolejność żył w złączu RJ45 i decyduje o tym, czy kabel będzie działał jako prosty patchcord, czy zamieni się w crossover. W tym artykule pokazuję pinout, różnice względem wariantu A, poprawny sposób zarabiania oraz błędy, które psują instalację szybciej niż zły kabel.
Najważniejsze informacje o standardzie T568B
- To układ przypisania żył do pinów w złączu RJ45, a nie osobny typ kabla.
- Różnica względem wariantu A sprowadza się do zamiany pary pomarańczowej i zielonej.
- Jeśli robisz przewód prosty, oba końce muszą być zarobione identycznie.
- W sieciach 10/100 Mb/s używane są głównie piny 1, 2, 3 i 6, a przy gigabicie pracują wszystkie cztery pary.
- Najczęstszy błąd to zbyt duże rozkręcenie par przy wtyku lub gnieździe.
- W praktyce ważniejsza od samego wyboru wariantu jest konsekwencja w całej instalacji i porządny test po zarobieniu.
Rozpiska pinów i kolorów w układzie B
Patrzę na ten standard przede wszystkim jak na mapę połączeń. Jeśli wiesz, który kolor trafia na który pin, od razu łatwiej zrozumieć, dlaczego kabel działa albo dlaczego po zaciśnięciu wtyku nagle przestaje widzieć link.
| Pin | Kolor żyły | Praktyczna uwaga |
|---|---|---|
| 1 | Biało-pomarańczowy | W 10/100 Mb/s należy do pary nadawczej. |
| 2 | Pomarańczowy | Para z pinu 1, ważna przy prostym zarobieniu wtyku. |
| 3 | Biało-zielony | W starszych połączeniach pełni rolę odbiorczą. |
| 4 | Niebieski | W gigabicie bierze udział w transmisji; wcześniej bywał „wolny”. |
| 5 | Biało-niebieski | Para z pinu 4, istotna także przy PoE. |
| 6 | Zielony | Drugi przewód z pary odbiorczej w 10/100 Mb/s. |
| 7 | Biało-brązowy | W nowocześniejszych linkach pracuje razem z pozostałymi parami. |
| 8 | Brązowy | Para z pinu 7, ważna dla pełnej zgodności toru. |
Najprościej zapamiętać to tak: pomarańczowa para idzie na początek, zielona ląduje w środku, a niebieska i brązowa zostają na swoich miejscach. Gdy ta kolejność jest zachowana na obu końcach, kabel staje się przewodem prostym i zachowuje się przewidywalnie w całej sieci.
Czym układ B różni się od wariantu A
Tu łatwo o nieporozumienie, bo różnica jest mała wizualnie, ale duża organizacyjnie. W praktyce układ B i wariant A mają taką samą wydajność transmisyjną; zmienia się wyłącznie położenie par zielonej i pomarańczowej. To oznacza, że wybór nie decyduje o szybkości, tylko o spójności instalacji.
| Cecha | Wariant A | Wariant B | Co to oznacza w praktyce |
|---|---|---|---|
| Pozycja pary zielonej | Na pinach 1 i 2 | Na pinach 3 i 6 | To główna różnica między układami. |
| Pozycja pary pomarańczowej | Na pinach 3 i 6 | Na pinach 1 i 2 | Tu odbywa się „zamiana miejsc”. |
| Parametry sygnału | Takie same | Takie same | Sam wybór układu nie przyspiesza sieci. |
| Przewód prosty | Tak, jeśli oba końce są A | Tak, jeśli oba końce są B | Liczy się zgodność końców. |
| Przewód krosowany | A na jednym końcu, B na drugim | A na jednym końcu, B na drugim | Tak powstaje crossover, choć dziś bywa mniej potrzebny. |
Ja zawsze powtarzam jedną rzecz: przy nowych instalacjach nie warto projektować sieci „pod przypadek”. Lepiej od razu przyjąć jeden wariant, oznaczyć go na panelu i konsekwentnie trzymać się tego samego porządku wszędzie, niż liczyć na to, że urządzenia same wszystko naprawią. Ten porządek prowadzi wprost do poprawnego zarabiania kabla, bo tam najłatwiej o kosztowne drobiazgi.
Jak zarobić kabel w tym układzie bez zgadywania
Jeśli robię kabel od zera, trzymam się prostego schematu i nie improwizuję przy samej końcówce. W okablowaniu skręcanym liczy się nie tylko kolejność żył, ale też to, jak daleko rozplączesz pary i czy nie uszkodzisz geometrii przewodów.
- Sprawdź typ zakończenia. Inaczej pracuje się przy wtyku RJ45, a inaczej przy keystonie lub module w panelu.
- Zdejmij płaszcz tylko tyle, ile trzeba. Im mniej odsłoniętej skrętki, tym lepiej dla parametrów toru.
- Ułóż żyły w kolejności od pinu 1 do 8. W praktyce to: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy.
- Nie rozkręcaj par za daleko. Przy kategorii 5e i wyżej dobrze trzymać się zasady około 13 mm od punktu zakończenia, a jeszcze lepiej zostawić skręt możliwie blisko styku.
- Dociśnij żyły do końca prowadnicy. Jeśli przewody nie weszły równo, wtyk potrafi wyglądać dobrze, a i tak nie działać.

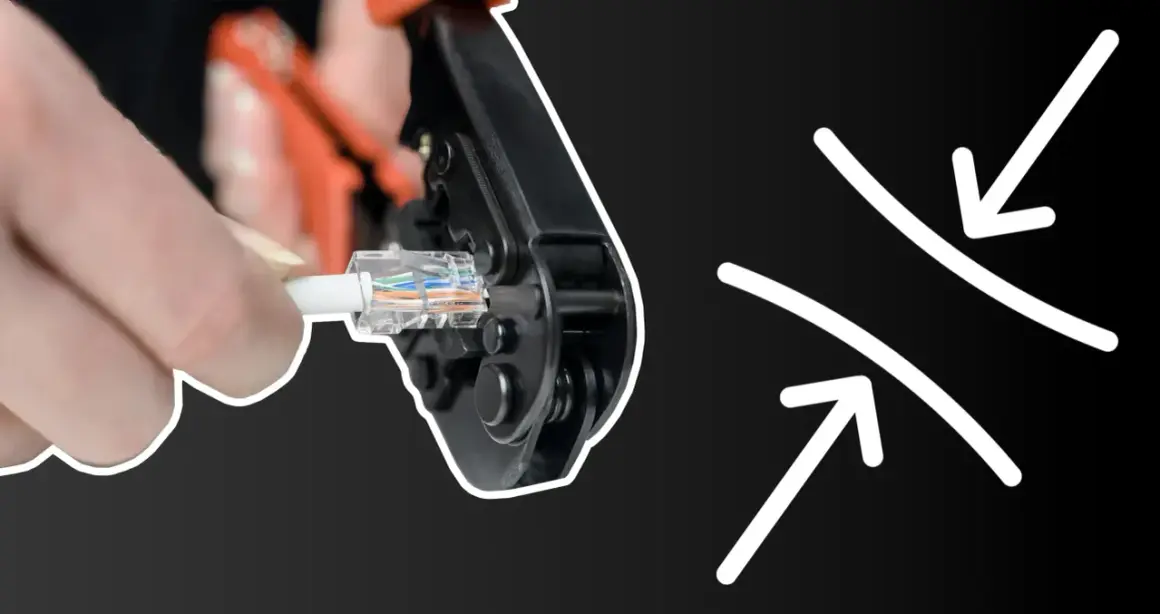

- Zaciśnij odpowiednim narzędziem. Kiepski zacisk daje objawy losowe: raz działa, raz nie, a to najgorszy typ usterki w terenie.
- Przetestuj mapę połączeń. Tester powinien potwierdzić ciągłość, kolejność żył i brak zamiany par.
W gniazdach i keystone'ach kieruję się nadrukiem producenta, a nie własną pamięcią. Front modułu bywa mylący, bo fizyczny układ zacisków z tyłu nie musi wyglądać tak samo jak opis na licu, więc najbezpieczniej czytać kolorystykę z obudowy. To właśnie w tym miejscu najczęściej wychodzi różnica między instalacją „na oko” a instalacją, która przechodzi test od razu.
Najczęstsze błędy, które niszczą link mimo poprawnego koloru izolacji
Kolory na pierwszy rzut oka mogą się zgadzać, a kabel i tak nie będzie działał poprawnie. Z mojego doświadczenia największy problem nie leży w samym układzie żył, tylko w detalach wykonania, których nie widać bez testera.
| Błąd | Co psuje | Jak tego uniknąć |
|---|---|---|
| Mieszanie końców A i B bez planu | Tworzy niechciany crossover albo chaos w dokumentacji | Wybierz jeden wariant dla całej instalacji i oznacz go. |
| Zbyt duże rozkręcenie par | Rośnie przesłuch i spada margines jakości sygnału | Rozplątuj żyły tylko na niezbędną długość. |
| Niepełne wsunięcie przewodów do wtyku | Powstają przerwy, które działają „raz na jakiś czas” | Sprawdź, czy każda żyła doszła do końca prowadnicy. |
| Złe narzędzie do zacisku | Kontakt bywa niestabilny lub mechanicznie słaby | Używaj zaciskarki dopasowanej do konkretnego typu złącza. |
| Brak testu po zakończeniu pracy | Błędy wychodzą dopiero po montażu sprzętu | Sprawdź wire map, ciągłość i długość zanim zamkniesz trasę. |
W praktyce to właśnie test odróżnia dobrą robotę od ładnie wyglądającego błędu. Jeśli instalacja ma działać stabilnie przez lata, nie wolno ufać samym kolorom ani temu, że „na pewno dobrze weszło”. Kolejny krok to spojrzenie na cały tor, a nie tylko na sam wtyk.
Na co patrzę, zanim zamknę instalację na gotowo
Gdy kabel już działa, sprawdzam jeszcze kilka rzeczy, które później oszczędzają czasu przy rozbudowie albo awarii. To są proste punkty, ale w sumie robią większą różnicę niż większość osób zakłada na starcie.
- Spójność oznaczeń. Na panelu, gniazdach i patchcordach dobrze mieć ten sam opis, żeby po pół roku nie zgadywać, co gdzie prowadzi.
- Długość toru. W miedzianym Ethernetcie rozsądnym punktem odniesienia pozostaje 100 m dla całego toru, więc nie warto dokładać kolejnych zbędnych odcinków.
- Kategoria kabla. Sam układ żył nie poprawi parametrów słabego przewodu; do bardziej wymagających wdrożeń celuję raczej w Cat6 lub Cat6A niż w najniższy sensowny wariant.
- Warunki środowiskowe. Ekranowanie pomaga w trudnym otoczeniu, ale nie naprawia źle zarobionych końcówek ani nie zastępuje porządnej trasy kablowej.
- Test końcowy. Jeśli to możliwe, sprawdzam nie tylko ciągłość, ale też podstawowe parametry transmisyjne, bo dopiero wtedy widać, czy tor jest naprawdę gotowy.
Najlepsze instalacje są nudne w dobrym znaczeniu: przewidywalne, opisane i łatwe do serwisowania. Jeśli trzymasz się jednego układu, pilnujesz skrętu par i kończysz pracę testem, standard B przestaje być teorią, a staje się po prostu solidnym sposobem na bezproblemowy Ethernet.
