W klasycznym układzie sterowania schodowego odpowiedź jest prostsza, niż się wydaje: najczęściej wystarczą 3 żyły sterujące między puszkami, ale cały obwód często wymaga ich więcej, gdy dolicza się neutralny, ochronny i ewentualne podświetlenie. To właśnie tu najłatwiej pomylić liczbę przewodów z liczbą punktów sterowania, a potem kupić kabel, który nie pasuje do planu instalacji. Poniżej rozkładam temat na konkretne warianty: co jest minimum, kiedy potrzebujesz 4 lub 5 żył i jaki kabel ma sens w praktyce.
Najważniejsze liczby w układzie schodowym są proste
- W najprostszym układzie z dwoma łącznikami schodowymi wystarczą 3 żyły sterujące między puszkami.
- Jeśli dochodzi podświetlenie, inteligentny moduł albo inny wariant osprzętu, liczba żył zwykle rośnie do 4 lub 5.
- Do samych obwodów oświetleniowych najczęściej spotyka się przewody 1,5 mm², ale dobór zawsze warto odnieść do projektu instalacji.
- Przewód neutralny zwykle nie jest przełączany przez łącznik, tylko prowadzony do lampy lub modułu.
- W remontach lepiej zostawić zapas w peszlu niż później kuć ścianę dla jednej brakującej żyły.
Jak działa układ schodowy i skąd bierze się liczba żył

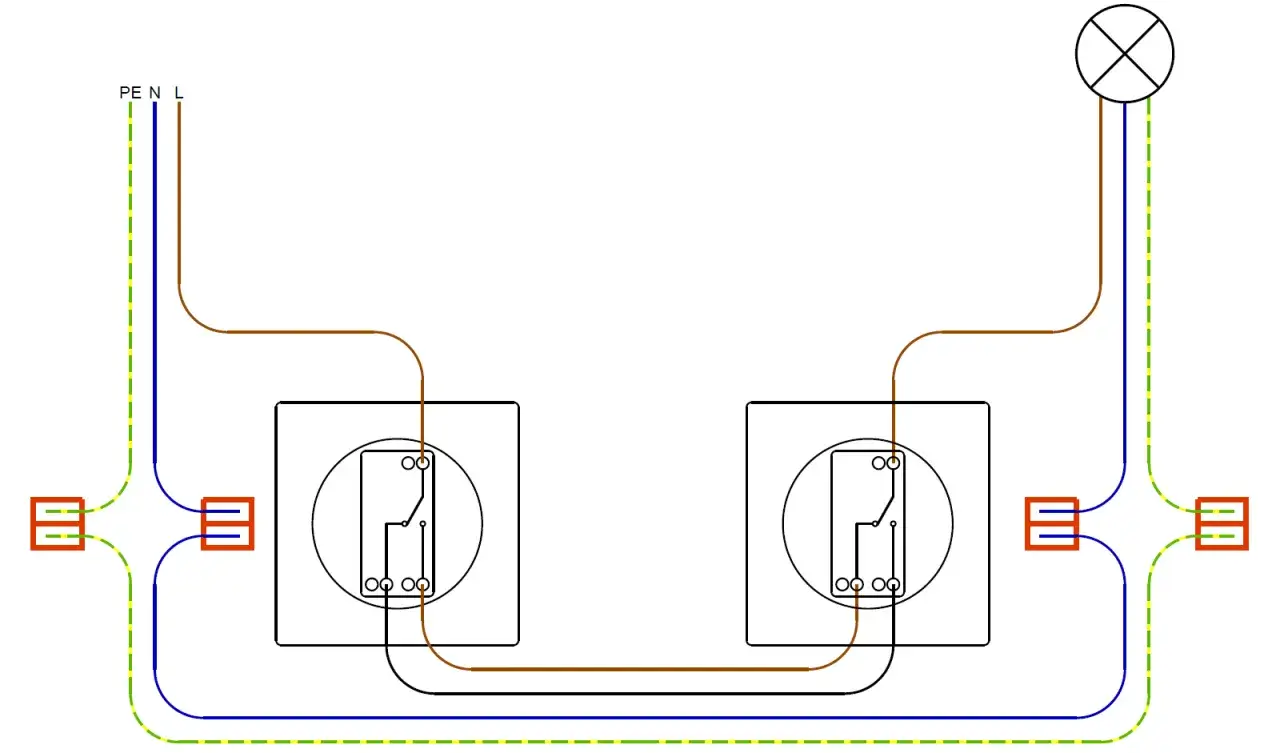

Łącznik schodowy pozwala sterować jedną lampą z dwóch miejsc, na przykład na dole i na górze schodów. W środku nie dzieje się żadna magia: jeden zacisk jest wspólny, a dwa pozostałe przerzucają obwód między sobą. Właśnie dlatego w klasycznym wariancie potrzebujesz jednej żyły wspólnej i dwóch korespondencyjnych między łącznikami.
Przewód korespondencyjny to po prostu żyła, która łączy oba łączniki i przekazuje stan przełączenia między nimi. Neutralny zwykle biegnie prosto do lampy, a nie przez sam wyłącznik, więc nie mylę liczby żył potrzebnych do sterowania z liczbą przewodów w całym obwodzie. To rozróżnienie jest kluczowe, bo z perspektywy zakupu kabla 3-żyłowy odcinek między puszkami nie zawsze oznacza, że cała instalacja zmieści się w trzech żyłach.
Jeśli w głowie masz tylko hasło „dwie lampy, dwa włączniki”, łatwo przeoczyć rolę zasilania i ochrony. W praktyce najpierw ustala się, gdzie wchodzi faza, gdzie wychodzi zasilanie do oprawy i czy w puszce ma pojawić się także przewód ochronny. Dopiero potem ma sens liczenie konkretnej liczby żył, bo od tego zależy cały układ kablowy.
Ile żył potrzeba w zależności od układu instalacji
Najprościej traktować to nie jako jedną odpowiedź, ale jako kilka typowych scenariuszy. Na schematach producentów osprzętu bardzo dobrze widać, że liczba żył zależy od tego, czy sterujesz jedną lampą, dwoma obwodami, czy rozbudowujesz instalację o kolejny punkt sterowania.
| Układ | Minimalna liczba żył | Co to oznacza w praktyce |
|---|---|---|
| Dwa łączniki schodowe i jedna lampa | 3 żyły sterujące między łącznikami | To klasyczny wariant. Dwie żyły idą jako korespondencyjne, a trzecia pełni rolę wspólną. |
| Schodowy z podświetleniem | 4 lub 5 żył w puszce | W wielu modelach trzeba doprowadzić neutralny do samego osprzętu, żeby podświetlenie działało poprawnie. |
| Układ schodowo-krzyżowy | więcej niż 3 żyły w torze sterowania | Gdy dochodzi trzeci punkt, liczba przewodów rośnie, bo trzeba połączyć dodatkowy łącznik krzyżowy. |
| Podwójny łącznik schodowy | zwykle 5 lub 6 żył | Masz wtedy dwa niezależne obwody, więc instalacja staje się wyraźnie bardziej rozbudowana. |
Najważniejszy wniosek jest prosty: 3 żyły to minimum dla najprostszego układu sterowania, ale nie traktowałbym tej liczby jako uniwersalnej odpowiedzi dla całej instalacji. Jeśli chcesz sterować światłem wygodniej, dodać podświetlenie albo przygotować się pod rozbudowę, lepiej od razu przewidzieć większy zapas.
Jaki kabel wybrać, żeby nie zabrakło przewodów
W praktyce nie kupujesz „samej liczby żył”, tylko konkretny kabel o odpowiednim układzie przewodów. W domowych obwodach oświetleniowych najczęściej spotyka się przekrój 1,5 mm², ale ostatecznie liczy się cały projekt instalacji, a nie jedna sztywna reguła wyjęta z katalogu.
| Sytuacja | Najczęściej sensowny kabel | Dlaczego właśnie taki |
|---|---|---|
| Klasyczny schodowy z dwiema puszkami | 3x1,5 mm² | Wystarcza do prostego sterowania z dwóch miejsc, o ile neutralny idzie osobno do oprawy. |
| Schodowy z przewodem neutralnym w puszce | 4x1,5 mm² lub 5x1,5 mm² | Przydaje się, gdy włącznik ma podświetlenie albo planujesz moduł, który potrzebuje N. |
| Podwójny obwód schodowy | 5x1,5 mm² | Masz więcej torów przełączania i łatwiej uniknąć dokładania osobnych przewodów później. |
| Instalacja pod smart home lub automatykę | 5x1,5 mm² albo peszel z zapasem | Tu największym problemem bywa brak żyły neutralnej albo brak miejsca na dołożenie modułu. |
Jeżeli mam doradzić jedną rzecz przy remoncie, to powiedziałbym tak: zostaw zapas miejsca w peszlu albo wybierz kabel z jedną żyłą więcej, niż wydaje się potrzebne dziś. Koszt takiego zapasu bywa dużo mniejszy niż późniejsze poprawki, zwłaszcza gdy ściany są już zamknięte.
Najczęstsze błędy przy planowaniu okablowania
Przy schodowym najwięcej problemów nie robi sam osprzęt, tylko źle zaplanowana trasa przewodów. Widziałem już instalacje, w których ktoś policzył tylko dwa punkty sterowania i kupił kabel „na styk”, a potem zabrakło miejsca na neutralny, ochronny albo na przyszły moduł.
- Liczenie tylko łączników, a nie całego obwodu - sam fakt, że masz dwa przyciski, nie mówi jeszcze nic o tym, jak ma iść zasilanie do lampy.
- Pomylenie żyły wspólnej z korespondencyjną - przy montażu to jeden z najczęstszych błędów i później trudno go namierzyć bez schematu.
- Brak neutralnego w puszce - problem wychodzi dopiero wtedy, gdy ktoś chce dodać podświetlenie albo element smart.
- Ignorowanie przewodu ochronnego - PE nie bierze udziału w samym przełączaniu, ale w nowoczesnej instalacji nie powinien być pomijany.
- Zakup kabla bez zapasu - kilka dodatkowych metrów i jedna żyła więcej często ratują remont przed kolejną rundą kucia.
Jeśli instalacja jest stara, szczególnie warto sprawdzić, czy w puszkach w ogóle jest miejsce na nowszy osprzęt i czy układ przewodów pozwala na modernizację bez przebudowy całości. To właśnie tutaj najczęściej pojawia się różnica między „da się podłączyć” a „da się zrobić to porządnie”.
Kiedy warto przewidzieć więcej żył niż minimum
Ja zwykle patrzę na schodowy nie tylko jak na prosty przełącznik, ale jak na punkt, który może kiedyś dostać nowe funkcje. Dzisiaj chcesz tylko zapalić światło z dwóch miejsc, a za rok dochodzi czujnik ruchu, ściemniacz albo integracja z inteligentnym domem. Wtedy dodatkowa żyła albo wolny peszel przestają być „nadmiarem”, a stają się oszczędnością czasu.
Więcej żył ma sens zwłaszcza przy remoncie, w nowym domu i tam, gdzie nie chcesz wracać do ścian po zamknięciu tynków. Dobrze działa też zasada praktyczna: jeśli w danym miejscu planujesz cokolwiek poza najprostszym przełączaniem, licz nie na minimum, tylko na wariant rozszerzony. W instalacjach elektrycznych najgorszy jest układ zaprojektowany tylko pod dzisiejszą potrzebę.
Szczególnie ostrożnie podchodzę do rozwiązań z podświetleniem i modułami smart, bo one często potrzebują neutralnego w samej puszce. Jeżeli nie ma go w kablu, później robi się z tego ograniczenie konstrukcyjne, a nie detal montażowy.
Co sprawdzić, zanim kupisz kabel do schodowego
- W klasycznym układzie z dwoma punktami sterowania potrzebujesz 3 żył sterujących.
- Jeśli dochodzi podświetlenie, krzyżowy albo smart, liczba żył rośnie i warto przewidzieć zapas.
- Do obwodów oświetleniowych najczęściej spotkasz przewody 1,5 mm², ale zawsze sprawdzaj wymagania całej instalacji.
- Neutralny i ochronny to nie dodatki „na wszelki wypadek”, tylko elementy, które mogą zdecydować o wygodzie i bezpieczeństwie.
- Jeżeli nie jesteś pewien układu, lepiej potwierdzić schemat przed zakupem kabla niż poprawiać wszystko po tynkach.
Najkrótsza odpowiedź brzmi więc tak: w prostym układzie schodowym wystarczą 3 żyły sterujące, ale praktyka bardzo szybko pokazuje, że przy nowocześniejszym osprzęcie, podświetleniu albo rozbudowie instalacji potrzebujesz więcej. Jeśli traktujesz ten punkt instalacji jako część większego planu dla domu, a nie pojedynczy wyłącznik, łatwiej dobrać kabel, który nie ograniczy Cię po pierwszym remoncie.
