Stara instalacja elektryczna potrafi wyglądać niewinnie, a w praktyce wymaga większej ostrożności niż nowy obwód. W tym artykule pokazuję, jak podłączyć gniazdko w starej instalacji bez zgadywania: od rozpoznania układu przewodów, przez wybór właściwego osprzętu, po sytuacje, w których lepiej zatrzymać się i wezwać elektryka. To ważne zwłaszcza wtedy, gdy w tym samym obwodzie pracują komputer, router, telewizor albo inne urządzenia, które źle znoszą luźne styki i prowizorki.
Najważniejsze rzeczy do sprawdzenia przed montażem
- W starej instalacji najpierw trzeba ustalić, czy masz układ TN-C z przewodem PEN, czy już nowszy układ z osobnym PE i N.
- Kolor izolacji pomaga tylko orientacyjnie, bo w starszych przewodach często nie trzyma się dzisiejszych standardów.
- Gniazdo z bolcem w obwodzie dwużyłowym ma sens tylko wtedy, gdy instalacja jest sprawna i ochronę da się wykonać zgodnie z zasadami TN-C.
- Nie wolno opierać się na „na oko” ani na samej próbówce neonowej. Potrzebny jest pewny pomiar braku napięcia.
- Jeśli widzisz aluminium, nadpalone izolacje, luźne zaciski albo brak ciągłości przewodu ochronno-neutralnego, sama wymiana gniazda zwykle nie wystarczy.
- Do sprzętu elektronicznego i kuchennego rozsądniejsza bywa modernizacja całego obwodu niż kosmetyczna wymiana osprzętu.
Najpierw rozpoznaj instalację, bo od tego zależy wszystko
Ja zawsze zaczynam od jednego pytania: czy to rzeczywiście stara instalacja dwuprzewodowa, czy tylko stary osprzęt na już częściowo zmodernizowanej linii. W praktyce najczęściej spotyka się układ TN-C, czyli taki, w którym jeden przewód pełni jednocześnie funkcję ochronną i roboczą. To właśnie przewód PEN, dawniej nazywany „zerem”.
Na tym etapie nie ufam kolorom izolacji. W starszych mieszkaniach niebieski przewód nie zawsze oznacza neutralny w dzisiejszym sensie, a żółto-zielony wcale nie musi być obecny. Dlatego patrzę najpierw na liczbę żył, stan zacisków, materiał przewodów i ślady grzania. Jeśli izolacja kruszy się w palcach, miedź albo aluminium są ściemniałe, a w puszce widać ślady przegrzania, to nie jest sygnał do „szybkiej wymiany gniazdka”, tylko do zatrzymania prac.
| Co widzisz w puszce | Co to zwykle oznacza | Co z tego wynika |
|---|---|---|
| 2 żyły i brak osobnego przewodu ochronnego | Najpewniej stary układ dwuprzewodowy TN-C | Trzeba bardzo ostrożnie ocenić, czy obwód nadaje się do pracy z gniazdem ze stykiem ochronnym |
| 3 żyły, w tym osobny PE | Instalacja nowsza albo już modernizowana | Podłączenie jest prostsze, ale nadal trzeba trzymać się oznaczeń i pomiarów |
| Aluminium, kruche końcówki, nadpalenia | Instalacja zużyta albo przeciążana | Sama wymiana osprzętu nie rozwiąże problemu bezpieczeństwa |
| Nieczytelne kolory i kilka połączeń w puszce | Przeróbki robione przez lata | Potrzebna jest identyfikacja przewodów pomiarem, nie domysłem |
Jeśli ten etap mam już za sobą, mogę sensownie dobrać osprzęt. I właśnie wtedy pojawia się kluczowe pytanie: jakie gniazdko w ogóle ma sens w takim obwodzie.
Jakie gniazdko ma sens w układzie dwużyłowym
W starej instalacji nie każde gniazdo będzie dobrym wyborem. Najbardziej praktyczny podział wygląda tak: gniazdo bez styku ochronnego, gniazdo ze stykiem ochronnym pracujące w układzie TN-C oraz pełna modernizacja obwodu. Każda z tych opcji ma inne zastosowanie, ale tylko jedna daje mi spokój na lata.
| Wariant | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Gniazdo bez styku ochronnego | Jako rozwiązanie tymczasowe, gdy podłączasz urządzenia klasy II | Najmniej zmian w starej linii | Nie daje ochrony dla sprzętu z metalową obudową i nie jest dobrą odpowiedzią dla współczesnej elektroniki |
| Gniazdo ze stykiem ochronnym w TN-C | Tylko wtedy, gdy instalacja jest rzeczywiście TN-C i przewód PEN jest ciągły | Lepsza ochrona niż w gnieździe bez styku | Wymaga poprawnego wykonania, a nie improwizacji |
| Nowy obwód z osobnym PE | Gdy chcesz realnie poprawić bezpieczeństwo i wygodę | Najlepszy wybór dla komputera, routera, sprzętu AGD i elektroniki | Wymaga większego zakresu prac |
W praktyce „zerowanie” oznacza, że styk ochronny gniazda jest połączony z przewodem PEN, czyli wspólnym przewodem ochronno-neutralnym. To rozwiązanie bywa stosowane w starych obwodach, ale tylko wtedy, gdy instalacja jest naprawdę w takim układzie, a połączenia są pewne. Ja nie traktuję tego jako miejsca na eksperymenty, bo jeden luźny zacisk potrafi zniweczyć całą ochronę.
Jeśli gniazdo ma zasilać laptopa, monitor, NAS-a, router albo urządzenia z metalową obudową, zwykle wolę docelową modernizację niż półśrodek. I właśnie dlatego następny krok to nie samo wkręcanie przewodów, ale spokojna, uporządkowana praca przy puszce.
Praca krok po kroku bez zgadywania
Nie opiszę tu pracy „na żywo” pod napięciem, bo to nie jest dobry kierunek. Pokażę za to bezpieczny tok działania, który stosuję przy ocenie i wymianie osprzętu:

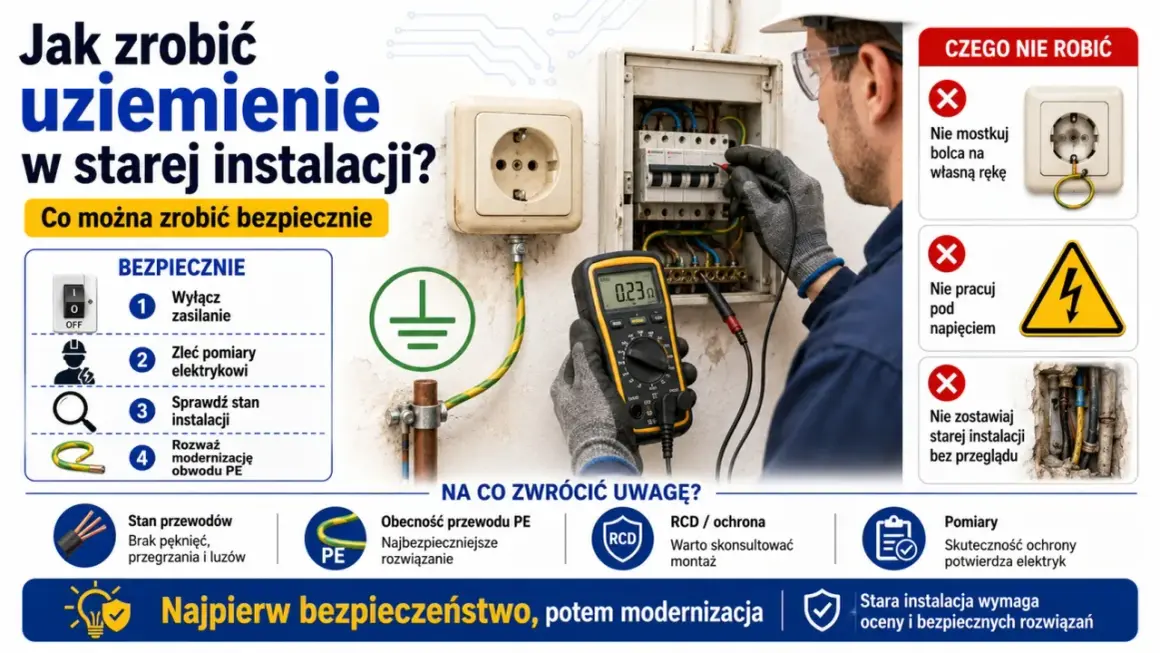

- Wyłącz właściwy obwód w rozdzielnicy i potwierdź brak napięcia testerem dwubiegunowym. Popularna próbówka z neonówką nie daje mi wystarczającej pewności.

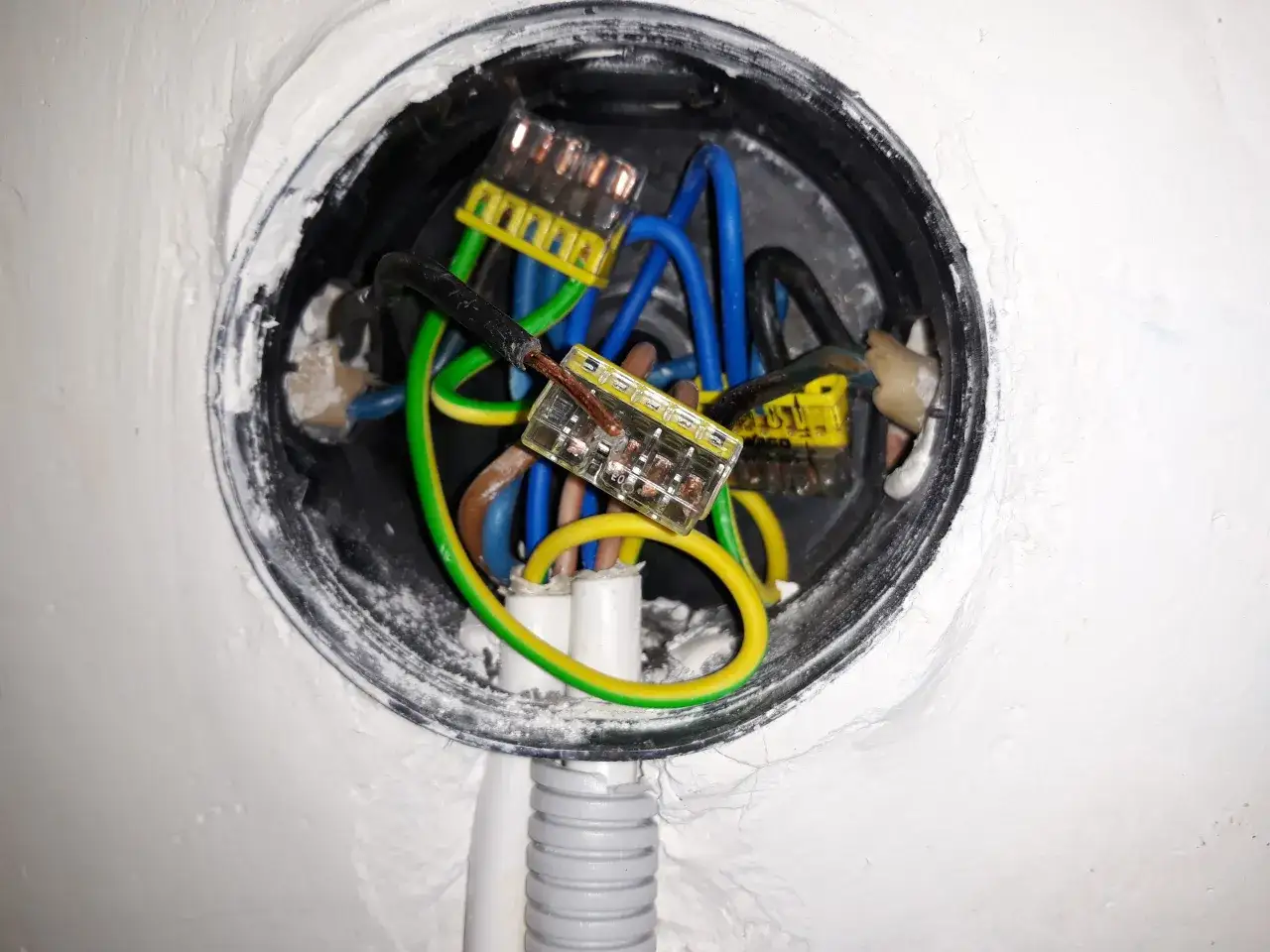

- Otwórz puszkę i sprawdź stan przewodów: czy izolacja nie jest krucha, czy żyły nie są przyciemnione od grzania i czy zaciski nie są luźne.
- Ustal, ile faktycznie masz żył i czy przewód ochronno-neutralny jest ciągły. Nie zgaduj po kolorach, bo w starych instalacjach to najkrótsza droga do błędu.
- Dobierz osprzęt do układu. W gnieździe z bolcem ważne są oznaczenia zacisków i jakość połączenia, nie „intuicyjne” ustawienie przewodów.
- Przewody włóż pod właściwe zaciski zgodnie z instrukcją producenta. Połączenie ma być krótkie, mocne i bez nadmiaru gołej żyły wystającej poza zacisk.
- Po montażu sprawdź, czy gniazdo siedzi stabilnie, a przewody nie są naprężone. W starych puszkach to częsty problem, bo kabel bywa za krótki albo sztywny.
Jeśli przewody są aluminiowe, nie mieszam ich byle jak z miedzią. To szczególnie ważne, bo takie połączenia lubią się utleniać i grzać, zwłaszcza gdy ktoś dokręcił wszystko „na szybko”. Z mojego doświadczenia właśnie tu najczęściej zaczyna się późniejszy problem z iskrzeniem, nagrzaniem osprzętu albo wybijaniem zabezpieczeń.
Warto też pamiętać o jednej rzeczy: dobra wymiana gniazdka nie naprawi całej instalacji, jeśli w puszce siedzi kilkudziesięcioletni przewód z uszkodzoną izolacją. Dlatego przy starych obwodach patrzę na całość, nie tylko na sam mechanizm gniazda.
Najczęstsze błędy, które robią z prostego zadania ryzyko
W starych instalacjach widzę kilka pomyłek częściej niż wszystkie pozostałe razem. Problem polega na tym, że one często nie wychodzą od razu. Gniazdko wygląda dobrze, działa przez jakiś czas, a awaria pojawia się dopiero przy większym obciążeniu.
| Błąd | Dlaczego to ryzykowne | Co zrobić zamiast |
|---|---|---|
| Ufanie samym kolorom przewodów | W starej instalacji kolory często nie odpowiadają dzisiejszym standardom | Sprawdź układ pomiarem i stanem połączeń |
| Robienie mostka tam, gdzie nie ma pewności co do układu | Może stworzyć pozorną ochronę, która nie zadziała przy uszkodzeniu | Najpierw potwierdź TN-C i ciągłość przewodu PEN |
| Łączenie aluminium z miedzią bez odpowiedniego osprzętu | Rośnie ryzyko grzania i korozji styku | Użyj właściwych złączek albo zleć modernizację |
| Podłączanie bolca do przypadkowej rury, grzejnika albo „jakiejś ziemi” | To nie jest prawidłowa ochrona i może być groźne | Stosuj wyłącznie rozwiązania przewidziane dla instalacji elektrycznej |
| Luz na zaciskach albo zbyt krótko wsunięte żyły | Połączenie się grzeje, a z czasem przerywa | Dokręć i ułóż przewody tak, by nie były naprężone |
| Traktowanie wyłącznika różnicowoprądowego jako zastępstwa za brak PE w TN-C | To nie rozwiązuje problemu starego układu | Najpierw uporządkuj instalację, a dopiero potem myśl o dalszych zabezpieczeniach |
Jeśli widzisz któryś z tych błędów, pytanie nie brzmi już „jak podłączyć gniazdko”, tylko „czy ta linia w ogóle nadaje się jeszcze do dalszego używania”. I to prowadzi do ważniejszego tematu: kiedy sama wymiana osprzętu ma sens, a kiedy to tylko kosmetyka.
Kiedy lepiej przestać na gnieździe i zaplanować modernizację
Są sytuacje, w których nowy osprzęt ma sens tylko jako etap przejściowy. Jeżeli instalacja jest aluminiowa, przewody są sztywne i kruche, w puszkach widać ślady grzania albo obwód zasila jednocześnie kilka mocnych odbiorników, to nie warto udawać, że problem rozwiąże ładna ramka i nowy mechanizm. W praktyce największą różnicę daje wtedy nowy obwód z osobnym przewodem ochronnym, a nie kolejna kosmetyczna poprawka.
To szczególnie ważne przy sprzęcie, który dziś jest wszędzie: komputerach, monitorach, routerach, ładowarkach, drukarkach, telewizorach czy urządzeniach AGD. Takie odbiorniki nie lubią luźnych styków, słabej ochrony i przypadkowych połączeń. Jeżeli planujesz dłużej korzystać z danego miejsca, lepiej dołożyć porządny przewód, uporządkować rozdzielnicę i oddzielić obciążenia, niż za rok wracać do tego samego gniazda.
Ja patrzę na to tak: jeśli trzeba tylko wymienić zużyty osprzęt w sprawnym obwodzie, da się to zrobić rozsądnie. Jeśli jednak w ścianie siedzi stara logika instalacji, a nie tylko stary front gniazdka, to modernizacja staje się po prostu bezpieczniejszą i tańszą w dłuższym czasie decyzją.
Najwięcej zyskasz nie na samym gnieździe, tylko na porządku w całym obwodzie
Jeżeli instalacja daje się jeszcze uratować bez generalnego remontu, zacznij od porządku: sprawdzenia zacisków, opisania obwodów w rozdzielnicy, wymiany najbardziej zużytych gniazd i usunięcia połączeń, które były robione „na skróty”. To już samo w sobie poprawia bezpieczeństwo i zmniejsza liczbę awarii, zwłaszcza w miejscach, gdzie pracują urządzenia elektroniczne.
Gdy mam wybrać jedną rzecz, która robi największą różnicę, wybieram nie ładniejszy osprzęt, tylko pewne połączenia i właściwie rozpoznany układ przewodów. Jeśli w puszce widzisz aluminium, ślady przegrzania albo nie masz pewności, czy to jeszcze TN-C, traktuj gniazdko jako sygnał do szerszej oceny instalacji, a nie jako samodzielny cel. W takim układzie rozsądniejsza decyzja to często modernizacja obwodu, a nie tylko wymiana widocznej części osprzętu.
