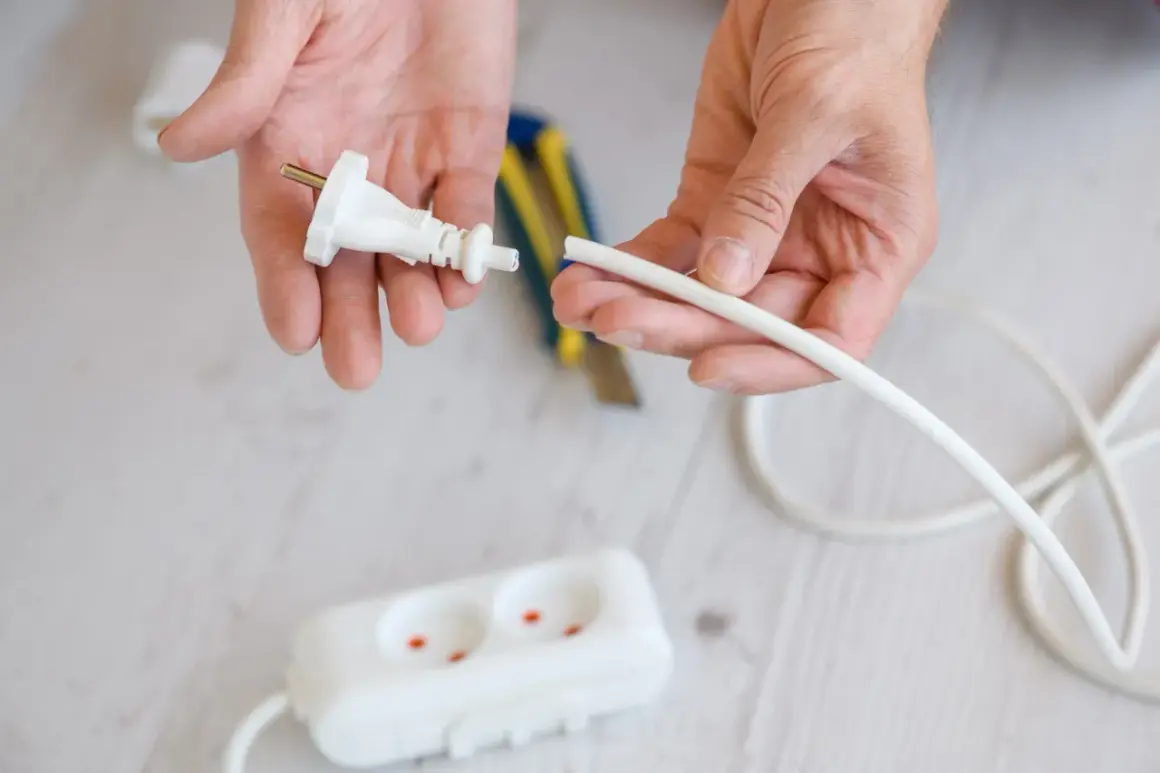

Podłączenie 3-żyłowego przewodu do wtyczki wydaje się proste, ale właśnie tu najłatwiej o błąd, który potem wychodzi w najmniej wygodnym momencie: przy grzaniu, iskrzeniu albo wyrwanym kablu. Pokażę, jak dobrać właściwą wtyczkę, rozpoznać żyły, podłączyć je do odpowiednich zacisków i sprawdzić całość po montażu. To praktyczny poradnik dla osób, które chcą zrobić to porządnie, a nie tylko „żeby działało”.
Najważniejsze informacje na start
- Żółto-zielony przewód to PE, niebieski to N, a brązowy to L.
- Do przewodu 3-żyłowego wybieraj wtyczkę z zaciskiem ochronnym, jeśli urządzenie tego wymaga.
- Izolację zdejmuj tylko na tyle, ile przewiduje obudowa wtyczki, zwykle około 6-8 mm.
- Odciążenie przewodu musi trzymać płaszcz kabla, a nie pojedyncze żyły.
- Jeśli nie ma oznaczeń L, N i PE albo wtyczka jest uszkodzona, lepiej ją wymienić niż zgadywać.
Dobierz wtyczkę do kabla i sprzętu
Zanim w ogóle ruszysz śrubki, sprawdź, czy sama wtyczka pasuje do urządzenia. W przypadku przewodu 3-żyłowego chodzi zwykle o sprzęt, który wymaga ochrony przeciwporażeniowej, więc potrzebna jest wtyczka z miejscem na przewód ochronny PE. Ja zaczynam właśnie od tego kroku, bo dobór złego typu wtyczki kończy się zwykle poprawianiem wszystkiego od zera.
| Sytuacja | Co wybrać | Dlaczego to ważne |
|---|---|---|
| Urządzenie metalowe lub z klasą ochronności I | Wtyczka z zaciskiem PE / uziemieniem | Przewód ochronny musi mieć osobne, pewne połączenie |
| Urządzenie z podwójną izolacją | Zwykle wtyczka bez PE i przewód 2-żyłowy | W takim sprzęcie żyła ochronna zazwyczaj nie jest używana |
| Wtyczka bez oznaczeń albo z luzami w zaciskach | Wymiana na nową | Nie warto ryzykować przegrzewania i słabego kontaktu |
Jeśli dobierasz też sam przewód, najważniejszy jest przekrój. W praktyce spotyka się głównie 3 x 0,75 mm², 3 x 1,0 mm² i 3 x 1,5 mm², ale zawsze wygrywa dokumentacja urządzenia, nie „przyzwyczajenie z warsztatu”. Do lekkich odbiorników wystarcza cieńszy przewód tylko wtedy, gdy producent to dopuszcza; przy sprzęcie grzejnym albo bardziej wymagającym bezpieczniej jest się trzymać grubszych żył. Gdy wtyczka i przekrój już się zgadzają, przejdźmy do kolorów żył.
Jak rozpoznać żyły i nie pomylić zacisków
W standardach stosowanych w Polsce kolory żył są ujednolicone i tu naprawdę nie warto improwizować. Żółto-zielony to przewód ochronny PE, niebieski to przewód neutralny N, a brązowy to przewód fazowy L. PE odpowiada za bezpieczeństwo, N zamyka obwód, a L doprowadza napięcie do odbiornika.
| Kolor żyły | Oznaczenie | Rola | Gdzie trafia we wtyczce |
|---|---|---|---|
| Żółto-zielony | PE | Ochrona przed porażeniem | Zacisk ochronny |
| Niebieski | N | Przewód neutralny | Zacisk N |
| Brązowy | L | Przewód fazowy | Zacisk L |
Jeśli kabel jest starszy, nietypowo oznaczony albo ktoś wcześniej już przy nim kombinował, nie ufaj wyłącznie kolorom. Zdarzają się przewody, w których izolacja jest starta, przebarwiona albo po prostu niezgodna z obecnym standardem. W takiej sytuacji lepiej potwierdzić wszystko miernikiem, bo błędne założenie bywa kosztowniejsze niż sama wymiana końcówki. Kiedy już wiesz, co do czego, samo podłączenie jest prostsze, niż wygląda.
Podłącz przewód krok po kroku
Tu liczy się porządek. Nie zaczynaj od wciskania żył pod śrubki, tylko od przygotowania całej wtyczki. Ja zawsze najpierw rozkładam elementy obudowy, sprawdzam zaciski i dopiero potem mierzę długość odizolowania, bo ten etap najłatwiej spartolić przez pośpiech.
- Odłącz zasilanie i upewnij się, że przewód nie jest pod napięciem.
- Rozkręć wtyczkę i znajdź oznaczenia L, N oraz PE albo symbol uziemienia.
- Przełóż kabel przez obudowę i od razu ustaw go w miejscu przewidzianym dla odciążenia przewodu. To jeden z najczęstszych pominiętych kroków.
- Odetnij zewnętrzny płaszcz na tyle, by żyły swobodnie sięgały do zacisków, a następnie odizoluj końce, zwykle na 6-8 mm, jeśli producent wtyczki nie podaje inaczej.
- Jeśli masz przewód linkowy, załóż tulejki kablowe. Dzięki temu żyły nie rozchodzą się pod śrubą.
- Podłącz żółto-zielony do PE, niebieski do N, a brązowy do L.
- Dokręć zaciski pewnie, ale bez miażdżenia miedzi. Żaden odcinek gołej żyły nie powinien wystawać poza zacisk.
- Zaciśnij odciążenie na płaszczu kabla, nie na pojedynczych żyłach.
- Zamknij obudowę i zrób krótki test pociągnięcia za kabel, żeby sprawdzić, czy nic się nie rusza.
W praktyce najwięcej zależy nie od samego wpięcia żył, ale od dwóch detali: porządnego zacisku ochronnego i dobrego odciążenia. To właśnie one decydują, czy wtyczka wytrzyma codzienne używanie, czy zacznie się luzować po kilku tygodniach. Najwięcej usterek wychodzi jednak nie przy samym montażu, lecz przy błędach, które łatwo przeoczyć.
Błędy, które najczęściej psują całą robotę
Najczęstsze potknięcia są zaskakująco prozaiczne. Nie wynikają z braku wiedzy, tylko z pośpiechu, niewygodnej obudowy albo zbyt dużej pewności siebie. To właśnie przy takich drobiazgach powstają luźne styki, przegrzewanie i niepotrzebne ryzyko.
- Pomylenie N z PE albo wciśnięcie żółto-zielonej żyły w zły zacisk.
- Zbyt długie odizolowanie przewodów, przez co miedź wystaje poza obudowę.
- Zaciśnięcie odciążenia na samych żyłach zamiast na zewnętrznym płaszczu kabla.
- Dobór zbyt cienkiego przewodu do urządzenia o większym poborze mocy.
- Upychanie przewodu linkowego bez tulejek, co kończy się rozchodzeniem włókien pod śrubą.
- Lutowanie końców pod zacisk śrubowy bez potrzeby. W wielu przypadkach to gorsze rozwiązanie niż poprawnie zaciśnięta linka.
Warto też uważać na sytuację, w której wtyczka fizycznie „pasuje”, ale nie ma zacisku PE, a urządzenie go wymaga. Wtedy nie ma sensu szukać półśrodków. Lepiej od razu użyć właściwej wtyczki niż robić obejście, które wygląda dobrze tylko do pierwszego testu. Jeśli jednak pojawia się choć jedna wątpliwość, to znak, że czas zejść z poziomu DIY.
Kiedy lepiej oddać to elektrykowi
Są sytuacje, w których samodzielne podłączanie przewodu nie ma większego sensu. Nie dlatego, że to operacja „z kosmosu”, tylko dlatego, że ryzyko przewyższa oszczędność kilku minut. W takich przypadkach ja przerywam pracę i wolę, żeby obejrzał to ktoś z odpowiednimi uprawnieniami albo doświadczeniem.
- Wtyczka jest nadtopiona, pęknięta albo ma przypalone styki.
- Kolory żył są nietypowe, starte lub nie zgadzają się z obecnym standardem.
- Urządzenie pracuje z większą mocą i nie masz pewności co do przekroju przewodu.
- Wtyczka nie ma zacisku ochronnego, a sprzęt wymaga uziemienia.
- Kabel jest sztywny, wielożyłowy lub trudno go poprawnie ułożyć w obudowie.
- Całość ma pracować w wilgotnym otoczeniu, na zewnątrz albo w miejscu o podwyższonym obciążeniu.
W takich przypadkach problemem nie jest już samo „jak podłączyć”, tylko czy dana konfiguracja w ogóle jest właściwa. Gdy układ jest prosty i czytelny, można działać samemu. Gdy nie jest, lepiej nie zgadywać. Zostaje jeszcze jedna rzecz: kontrola po złożeniu, która często ratuje sprzęt przed pierwszym błędem.
Co sprawdzić, zanim włożysz wtyczkę do gniazdka
Po złożeniu nie zakładam od razu, że wszystko jest gotowe. Najpierw sprawdzam, czy przewód trzyma się pewnie, czy izolacja nie została przygnieciona i czy obudowa domyka się bez siłowania. To banalne, ale właśnie takie testy wychwytują większość niedoróbek.
- Sprawdź ciągłość przewodu ochronnego PE, najlepiej miernikiem.
- Upewnij się, że między L, N i PE nie ma zwarcia.
- Delikatnie porusz kablem przy wtyczce, żeby zobaczyć, czy nic się nie luzuje.
- Po pierwszym użyciu dotknij obudowy wtyczki i przewodu przy obciążeniu. Nie powinny się zauważalnie grzać.
- Jeśli masz tester gniazd, sprawdź też samo gniazdo, do którego będziesz podłączać urządzenie.
Dobrze wykonane podłączenie nie wymaga poprawiania, nie grzeje się i nie luzuje po kilku wpięciach. Jeśli po montażu coś budzi choćby małą wątpliwość, nie wkładaj wtyczki do gniazdka „na próbę” i nie licz na to, że problem sam zniknie. W praktyce właśnie taki spokojny, dokładny finał robi największą różnicę między prowizorką a bezpiecznym podłączeniem.
