Dobór przewodu do oświetlenia wydaje się prosty tylko na pierwszy rzut oka. W praktyce trzeba pogodzić kilka rzeczy naraz: napięcie zasilania, długość trasy, warunki montażu, liczbę żył i odporność mechaniczną. Poniżej rozkładam temat na konkretne przypadki, żeby łatwiej było wybrać rozwiązanie bez zgadywania i bez niepotrzebnego przewymiarowania.
Najkrócej: dobór kabla do oświetlenia zależy od miejsca montażu, napięcia i długości trasy
- Do typowego oświetlenia 230 V w domu najczęściej wybiera się miedziany przewód 3 x 1,5 mm².
- Na zewnątrz ważniejszy od samego przekroju bywa typ powłoki i odporność na wilgoć oraz uszkodzenia mechaniczne.
- Przy LED-ach niskonapięciowych trzeba policzyć spadek napięcia, a nie patrzeć wyłącznie na moc zasilacza.
- Im dłuższy odcinek i im większe obciążenie, tym większa szansa, że 1,5 mm² przestanie być optymalne.
- W instalacjach podtynkowych i do opraw domowych kluczowe są też sposób układania, liczba żył i obecność przewodu ochronnego.
Dlaczego przy oświetleniu najczęściej wygrywa 3 x 1,5 mm²
W instalacjach domowych odpowiedź najczęściej brzmi: miedziany przewód 3 x 1,5 mm². To nie jest przypadek ani nawyk instalatorów bez uzasadnienia. Taki przekrój dobrze łączy bezpieczeństwo mechaniczne, wygodę montażu i rozsądny zapas dla typowych obwodów oświetleniowych zasilanych z sieci 230 V.
Warto też pamiętać o prostym rozróżnieniu: w mowie potocznej mówimy „kabel”, ale przy oprawach sufitowych, kinkietach czy plafonach najczęściej chodzi o przewód instalacyjny. Dla większości domowych punktów świetlnych nie potrzebujesz niczego egzotycznego, tylko poprawnie dobranego przewodu z żyłą ochronną, jeśli oprawa tego wymaga.
Najważniejsze jest to, że oświetlenie zwykle pobiera niewielki prąd, ale instalacja nie jest oceniana wyłącznie po samym poborze mocy. Liczy się też to, czy przewód wytrzyma montaż, nie będzie się nadmiernie grzał i da się go bezpiecznie połączyć w puszkach oraz oprawach. Właśnie dlatego 1,5 mm² jest tak częstym standardem, a nie „na wszelki wypadek” zbyt grubym rozwiązaniem.
Jeśli chcesz wybrać rozsądnie, zacznij od tego standardu, a dopiero potem sprawdzaj wyjątki: dłuższe trasy, zewnętrzne prowadzenie albo niskonapięciowe LED-y. To prowadzi prosto do kolejnego kroku, czyli dopasowania przewodu do konkretnego scenariusza montażu.
Jakie typy przewodów pasują do różnych scenariuszy
Sam przekrój to nie wszystko. Przy oświetleniu równie ważne jest to, gdzie prowadzisz instalację i w jakich warunkach będzie pracować. Inny przewód sprawdzi się w pokoju dziennym, inny przy lampie ogrodowej, a jeszcze inny przy taśmie LED zasilanej z niskiego napięcia.
| Zastosowanie | Najczęstszy wybór | Dlaczego akurat taki | Na co uważać |
|---|---|---|---|
| Oprawy sufitowe, kinkiety, plafony 230 V | 3 x 1,5 mm² | To standard dla większości obwodów oświetleniowych i zwykle wystarcza do typowego obciążenia. | Sprawdź, czy oprawa wymaga żyły ochronnej PE. |

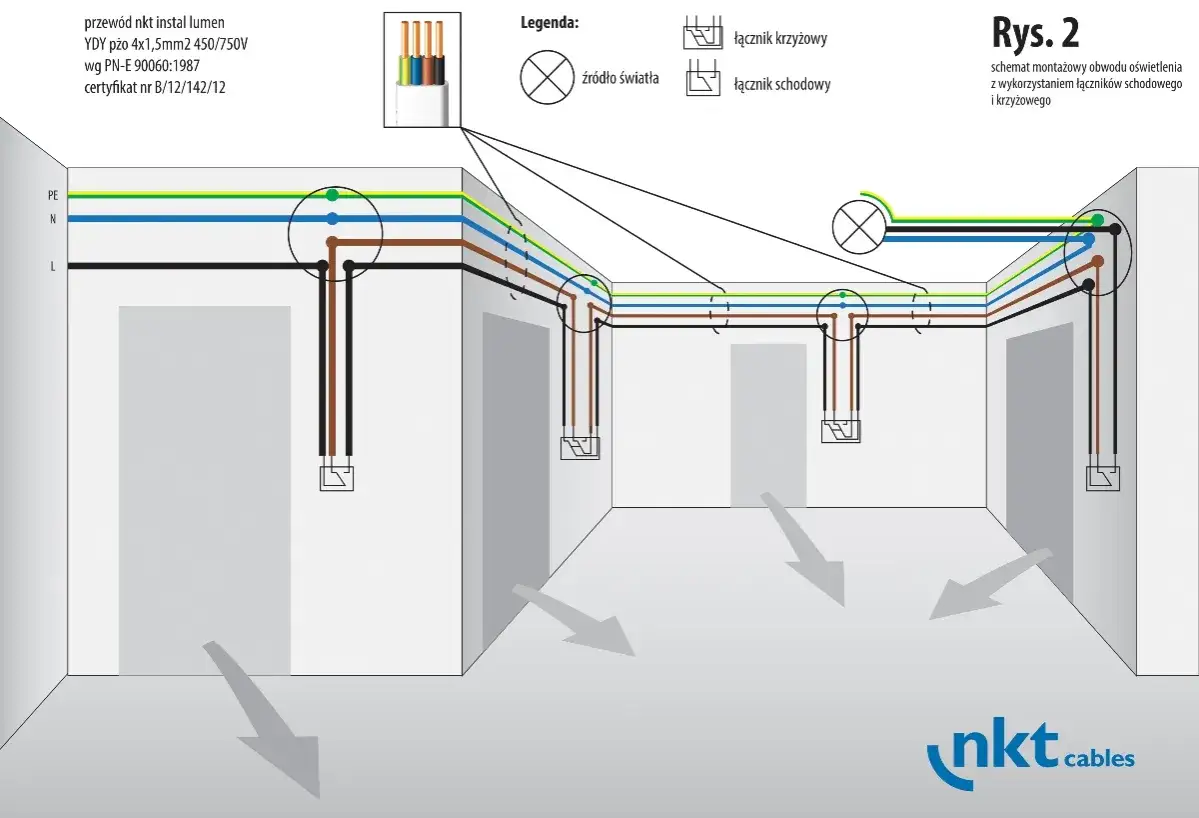

| Oświetlenie sterowane z kilku punktów | 3 x 1,5 mm² lub przewód o większej liczbie żył | Liczba żył zależy od schematu łączników, schodowego albo krzyżowego sterowania. | Nie dobieraj kabla „na oko” bez schematu połączeń. |
| Taśmy LED 12 V lub 24 V | Najczęściej 2 x 0,75 do 2 x 1,5 mm², czasem grubszy | Tu decydują prąd i długość odcinka, a nie sam fakt, że to LED. | Przy dłuższych odcinkach spadek napięcia staje się realnym problemem. |
| Lampa ogrodowa, elewacja, zasilanie w ziemi | Kabel do ziemi, często YKY 3 x 1,5 mm² lub 3 x 2,5 mm² | Konstrukcja musi być odporna na wilgoć i warunki zewnętrzne. | Nie zastępuj go zwykłym przewodem do wnętrz. |
| Oświetlenie z automatyką, czujnikiem ruchu, sterownikiem | 3 x 1,5 mm² albo więcej żył | Potrzebujesz zapasu na dodatkowy tor sterowania i poprawne podłączenie osprzętu. | W praktyce lepiej przewidzieć jedną żyłę więcej niż później pruć ścianę. |
Jeżeli miałbym wskazać jeden praktyczny wniosek, to byłby taki: najpierw określ scenariusz, potem przekrój. Sama liczba milimetrów kwadratowych nie mówi jeszcze wszystkiego. Gdy instalacja ma długi bieg albo pracuje z zasilaczem LED, temat robi się bardziej techniczny, więc przechodzę do spadku napięcia.
Przy LED-ach liczy się nie tylko przekrój, ale też spadek napięcia
Przy klasycznej lampie 230 V przewód 1,5 mm² zwykle nie budzi emocji. Z LED-ami sytuacja wygląda inaczej, zwłaszcza gdy mówimy o instalacji 12 V lub 24 V. W takim układzie nawet niewielki spadek napięcia potrafi zauważalnie obniżyć jasność albo powodować nierówną pracę dłuższej taśmy.
Kiedy cienki przewód jeszcze ma sens
Jeśli odcinek jest krótki, a zasilacz znajduje się blisko odbiornika, przewód o mniejszym przekroju może być w pełni wystarczający. W praktyce dotyczy to krótkich połączeń między zasilaczem a modułem LED, zwłaszcza w zabudowie meblowej lub przy pojedynczej oprawie dekoracyjnej.
Przeczytaj również: Jaki kabel do spawarki 200a - uniknij przegrzewania i kosztów naprawy
Kiedy lepiej zwiększyć przekrój
Gdy linia robi się dłuższa, nie patrzę już wyłącznie na „czy prąd przejdzie”, tylko na to, ile napięcia zostanie na końcu trasy. To szczególnie ważne przy taśmach 12 V, gdzie nawet około 0,5 V spadku to już zauważalna część całego zasilania. Przy 24 V jest trochę łatwiej, ale zasada pozostaje ta sama: im dalej od zasilacza, tym większy sens ma grubszy przewód.
W praktyce dobrze działa prosta logika: do krótkich połączeń przy LED-ach często wystarcza 0,75 lub 1,0 mm², a przy dłuższych odcinkach bezpieczniej wejść na 1,5 mm² albo 2,5 mm². Nie ma tu jednej magicznej wartości, bo liczy się suma trzech rzeczy: prąd, długość i dopuszczalny spadek napięcia. To właśnie dlatego producenci zasilaczy LED zwykle podają własne tabele doboru kabli, a nie jedną uniwersalną liczbę.
Jeżeli instalacja ma działać stabilnie i bez przyciemniania końców taśmy, warto poświęcić chwilę na obliczenia lub sprawdzić tabelę producenta zasilacza. To prowadzi wprost do miejsc, gdzie warunki są jeszcze trudniejsze niż przy LED-ach, czyli do oświetlenia zewnętrznego.
Na zewnątrz i w ziemi potrzebujesz innej konstrukcji niż w pokoju
Tu najczęściej popełnia się kosztowny błąd: ktoś bierze przewód, który dobrze wygląda w instalacji wewnętrznej, i próbuje użyć go przy ogrodzie albo elewacji. To zły pomysł. Na zewnątrz liczy się odporność na wilgoć, UV, uszkodzenia mechaniczne i sposób prowadzenia trasy, a nie tylko przekrój żyły.
Do instalacji prowadzonych w ziemi zwykle wybiera się kabel przeznaczony do takich warunków, najczęściej z rodziny YKY. W typowych zastosowaniach ogrodowych spotkasz 3 x 1,5 mm², ale przy dłuższej trasie albo większej liczbie opraw rozsądniej bywa sięgnąć po 3 x 2,5 mm². Długość obwodu ma tu realne znaczenie, bo spadek napięcia i rozruch osprzętu mogą dać o sobie znać szybciej niż w domu.
Przy oprawach elewacyjnych i lampach ogrodowych zwracam też uwagę na dwa szczegóły. Po pierwsze, elementy połączeniowe muszą mieć odpowiedni stopień ochrony, bo sam kabel nie rozwiązuje problemu wody w puszce. Po drugie, odcinki prowadzone po ścianie albo w gruncie powinny być zabezpieczone mechanicznie zgodnie z warunkami montażu, a nie tylko „schowane”.
Jeśli chcesz mieć spokój na lata, nie oszczędzaj na klasie kabla tam, gdzie może działać deszcz, mróz albo słońce. Gdy to jest już dobrze ustawione, zostaje najtrudniejsza część, czyli unikanie błędów, które psują nawet poprawnie zaprojektowaną instalację.
Błędy, które najczęściej psują instalację oświetleniową
Nawet dość prosta linia oświetleniowa może sprawiać kłopoty, jeśli na starcie popełni się jeden z kilku klasycznych błędów. Z mojego doświadczenia największe problemy wynikają nie z samego „złego kabla”, tylko z niedoszacowania warunków pracy.
- Zbyt mały przekrój tylko dlatego, że „to przecież sama żarówka LED”. Przy dłuższych odcinkach to za mało.
- Użycie przewodu wewnętrznego na zewnątrz. Taka oszczędność zwykle kończy się szybszym zużyciem izolacji i kłopotami z wilgocią.
- Brak żyły ochronnej tam, gdzie oprawa jej wymaga. Przy metalowych obudowach to już nie detal.
- Ignorowanie długości trasy. Ten sam przekrój może działać świetnie przy 3 metrach, a słabo przy 25 metrach.
- Mieszanie elementów o różnych klasach ochrony bez sprawdzenia, czy cały układ nadal jest zgodny z założeniami producenta.
- Brak zapasu na przyszłość. Jeśli dziś montujesz jedną lampę, a jutro może dojść kolejna, lepiej przewidzieć to wcześniej.
W praktyce najbezpieczniej jest podejść do instalacji oświetleniowej jak do małego projektu technicznego, a nie jak do zakupu „jakiegokolwiek przewodu”. Taki sposób myślenia oszczędza poprawki, a często także pieniądze. Została jeszcze jedna rzecz, którą sprawdzam zawsze przed zamknięciem puszek.
Zanim zamkniesz puszki, sprawdź jeszcze te trzy rzeczy
Jeżeli miałbym zostawić czytelnika z krótką listą kontrolną, wyglądałaby tak: czy kabel pasuje do miejsca montażu, czy ma odpowiedni przekrój i czy liczba żył zgadza się ze schematem sterowania. Dopiero potem patrzę na markę, cenę i wygodę układania. W elektryce hierarchia jest prosta: najpierw bezpieczeństwo i parametry, dopiero później estetyka oraz koszt.
W typowej instalacji domowej najczęściej wygrywa więc 3 x 1,5 mm², ale nie dlatego, że zawsze jest „najlepszy”. Jest po prostu najbardziej uniwersalny dla oświetlenia 230 V. Gdy dochodzi ogród, ziemia, duża odległość albo zasilanie LED niskim napięciem, trzeba już przejść z automatu na analizę konkretnego przypadku.
Jeśli mam podać jedną praktyczną zasadę na koniec, to brzmi ona tak: dobieraj przewód do warunków pracy, a nie do samego wyglądu instalacji. To zwykle wystarcza, żeby oświetlenie działało stabilnie, bez grzania, bez spadków jasności i bez niepotrzebnych przeróbek po uruchomieniu.
