Podłączenie lampy sufitowej nie jest trudne, ale przy kablach liczą się kolejność, oznaczenia i zdrowy rozsądek. Poniżej pokazuję, jak podłączyć żyrandol bez zgadywania, jak odczytać przewody w suficie i w oprawie oraz kiedy lepiej zatrzymać się przed ryzykownym połączeniem. Ja w takich pracach trzymam się jednej zasady: najpierw bezpieczeństwo, potem dopasowanie żył, a dopiero na końcu estetyczne schowanie wszystkiego w podsufitce.
Najważniejsze zasady przed montażem
- Wyłącz odpowiedni bezpiecznik i potwierdź brak napięcia próbnikiem albo multimetrem, zanim dotkniesz przewodów.
- W nowych instalacjach najczęściej spotkasz brązowy lub czarny jako fazę, niebieski jako neutralny i żółto-zielony jako ochronny, ale w starszych mieszkaniach kolory bywają mylące.
- Jeśli łączysz drut z linką, użyj złączki dopasowanej do obu typów przewodów. Sama taśma izolacyjna nie zastępuje porządnego zacisku.
- Do złączek zwykle odizolowuje się 8-11 mm przewodu, ale zawsze sprawdź oznaczenie na konkretnej złączce.
- Metalowa oprawa zwykle wymaga przewodu PE. Jeśli w suficie go nie ma, nie próbuj „kombinować” na własną rękę.
- Przy żyrandolu z kilkoma sekcjami trzeba od razu ustalić, czy ma działać z jednego czy z dwóch włączników.
Najpierw sprawdź, z czym masz do czynienia
Zanim w ogóle zacznę łączyć żyły, oglądam instalację jak mały projekt techniczny. Liczy się nie tylko to, ile kabli wychodzi z sufitu, ale też czy są oznaczone, jaki mają przekrój i czy oprawa lampy ma przewód ochronny. W praktyce najczęściej spotkasz obwód oświetleniowy na przewodach 1,5 mm², ale nie zakładaj tego w ciemno. Na kablu zwykle jest nadruk, na przykład 3x1,5 mm², i to jest pewniejsza informacja niż sam kolor izolacji.
Ja przed montażem przygotowuję kilka rzeczy: próbnik napięcia albo multimetr, śrubokręt izolowany, ściągacz izolacji, drabinę i odpowiednie złączki. To nie jest duży wydatek. Orientacyjnie prosty próbnik kosztuje zwykle 20-70 zł, a multimetr 50-150 zł. To wciąż mniej niż poprawianie źle podłączonego żyrandola, który raz świeci, a raz wybija zabezpieczenie.
- Sprawdź mocowanie - żyrandol powinien wisieć na stabilnym haku, uchwycie albo konsoli, a nie na przewodach.
- Rozpoznaj typ przewodów - w lampie często masz linkę, w suficie zwykle sztywny drut.
- Oceń stan izolacji - spękana, przebarwiona albo krucha izolacja to znak ostrzegawczy.
- Ustal liczbę obwodów - jedna sekcja czy osobne sterowanie dla dwóch grup żarówek robi dużą różnicę.
Kiedy mam te informacje, dopiero przechodzę do identyfikacji żył, bo na tym etapie najłatwiej uniknąć błędu, który później wychodzi dopiero po włączeniu zasilania.

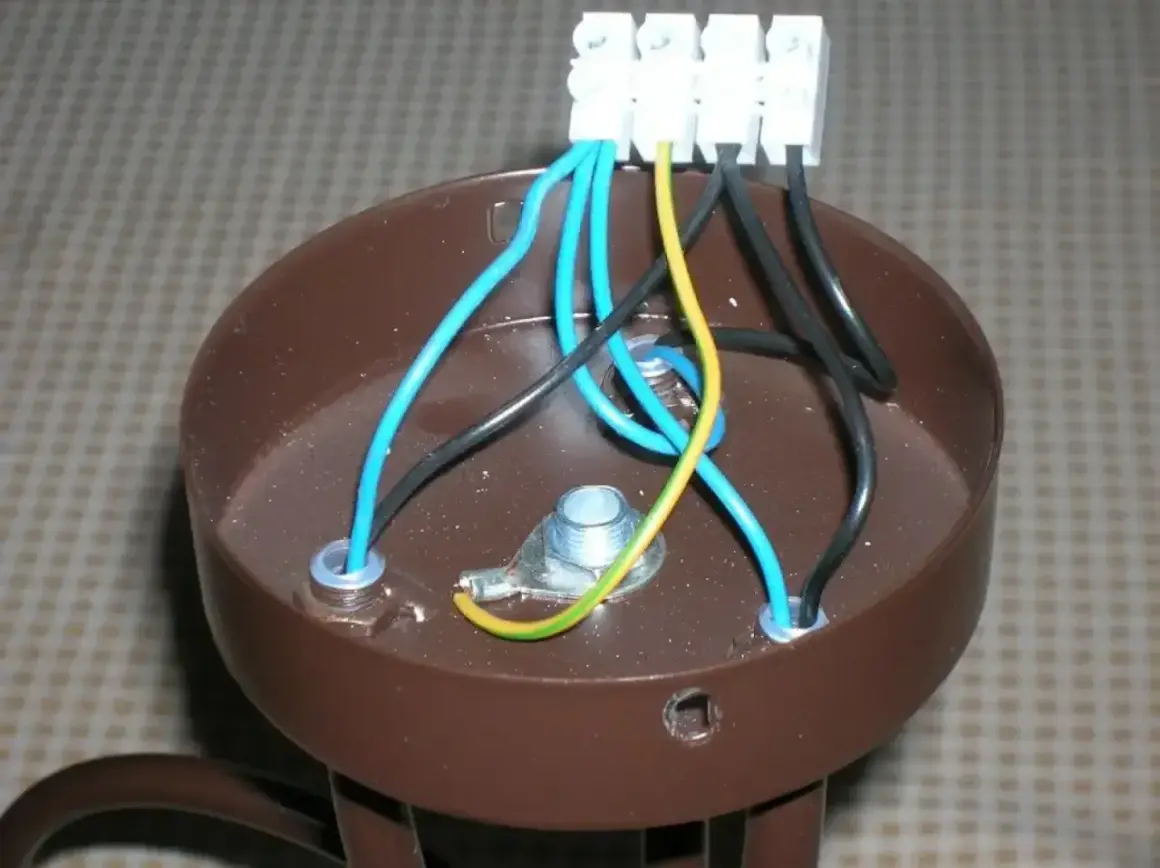

Jak odczytać przewody w żyrandolu i w suficie

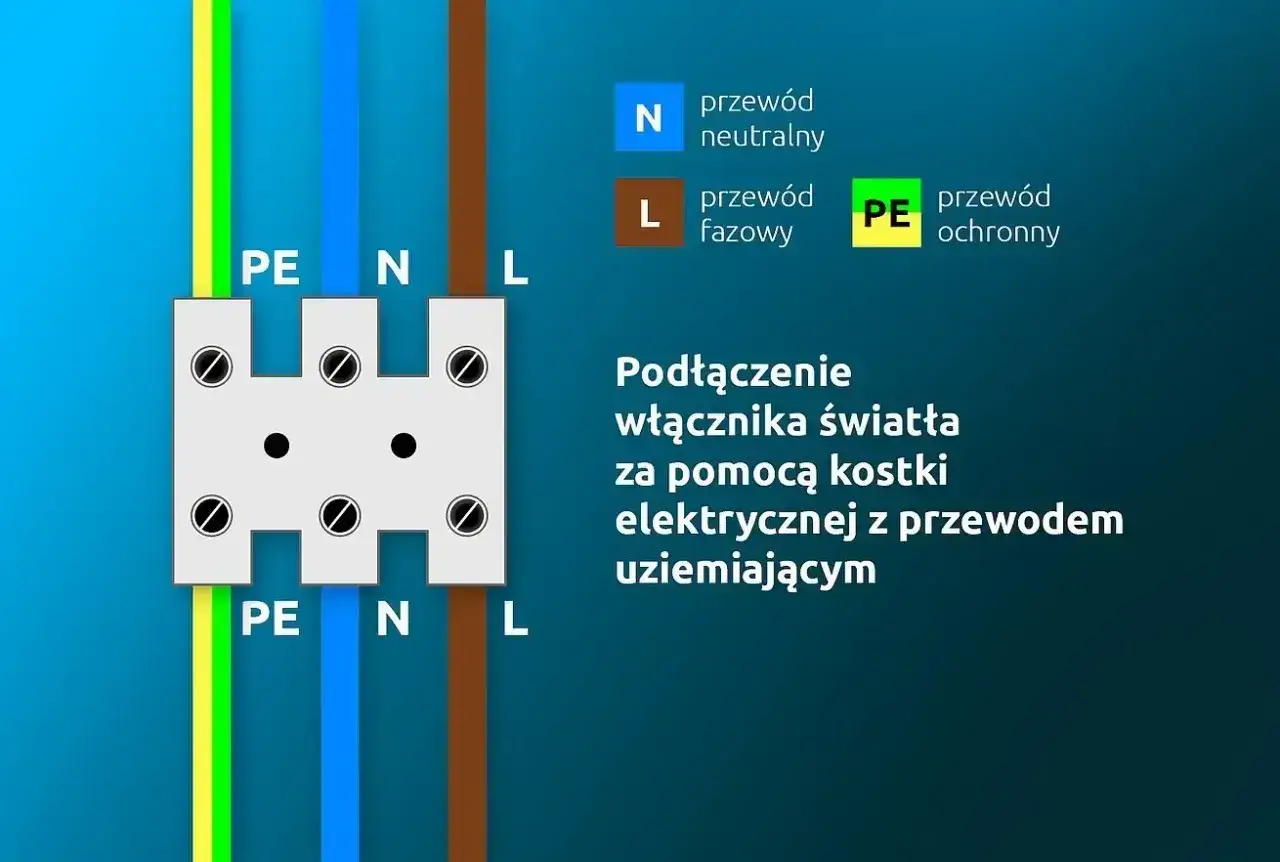

Kolor izolacji jest wskazówką, ale nie dowodem. W nowych instalacjach w Polsce najczęściej działa prosty układ: brązowy lub czarny to faza, niebieski to neutralny, a żółto-zielony to ochronny. W starszych mieszkaniach bywa jednak czerwony, biały, szary albo mieszanka kolorów, która nie wygląda już tak „książkowo”. Dlatego ja zawsze sprawdzam, co jest na żywo, a nie tylko to, co sugeruje izolacja.
| Przewód | Najczęstszy kolor | Co oznacza | Jak go traktować przy montażu |
|---|---|---|---|
| L | Brązowy, czarny, czasem szary | Przewód fazowy, czyli zasilający | Łącz z fazą lampy lub z obwodem sterowanym przez włącznik |
| N | Niebieski | Przewód neutralny | Łącz bezpośrednio z neutralnym przewodem oprawy |
| PE | Żółto-zielony | Przewód ochronny | Łącz z metalową obudową lub zaciskiem ochronnym, nie zamieniaj z N |
| L1 / L2 | Najczęściej dwa różne kolory fazowe | Drugi obwód sterowania | Przydaje się przy podwójnym włączniku i żyrandolu z dwiema sekcjami |
Jeśli oprawa ma oznaczenia L, N i PE, trzymaj się ich, nawet gdy kolor przewodu cię zaskoczy. W praktyce oznaczenie na samej lampie jest często ważniejsze niż pamięć o tym, „co zwykle bywa brązowe”. Gdy już wiesz, który przewód pełni jaką funkcję, samo łączenie staje się dużo prostsze.
Podłączenie żyrandola krok po kroku
Tu zaczyna się właściwa robota. Jeśli robisz to po raz pierwszy, pracuj bez pośpiechu i nie skracaj kolejnych etapów. W instalacji oświetleniowej najwięcej problemów robią nie spektakularne awarie, tylko drobiazgi: źle odizolowana żyła, luźna śrubka albo przypadkowe zamienienie N z PE.
- Wyłącz zasilanie na odpowiednim bezpieczniku i sprawdź, czy lampy nie da się włączyć włącznikiem.
- Potwierdź brak napięcia próbnikiem lub multimetrem. Nie ufaj samemu wyłączeniu światła.
- Zdejmij starą oprawę i zrób zdjęcie połączeń, jeśli wymieniasz istniejącą lampę. To pomaga, gdy instalacja jest nietypowa.
- Przygotuj przewody. Najczęściej odizolowuję 8-11 mm izolacji, ale przy złączkach zawsze patrzę na ich oznaczenie.
- Połącz fazę z fazą, neutralny z neutralnym, a ochronny z ochronnym. To podstawowa zasada, której nie warto komplikować.
- Jeśli oprawa nie wymaga PE i jest klasy II, przewód ochronny z sufitu odizoluj osobno w złączce, nie zostawiaj go luzem.
- Ułóż połączenia w podsufitce, tak żeby nic nie było naprężone i żeby złączki nie opierały się o ostrą krawędź metalu.
- Włącz zasilanie i przetestuj lampę. Sprawdź każdą sekcję, jeśli żyrandol ma kilka obwodów.
Jeśli po uruchomieniu słychać trzaski, czuć zapach przegrzanej izolacji albo zabezpieczenie od razu wybija, wyłącz obwód bez dyskusji. To nie jest moment na „może się ułoży”. Gdy podłączenie działa stabilnie, można przejść do wariantów, które przy żyrandolach sprawiają najwięcej zamieszania.
Gdy żyrandol ma dwa obwody albo sufit daje 3 albo 4 przewody
Najwięcej pytań pojawia się wtedy, gdy oprawa ma więcej niż jedną sekcję światła. Wtedy nie chodzi już tylko o to, żeby lampa świeciła, ale żeby świeciła tak, jak chcesz: wszystkie żarówki naraz albo dwie grupy niezależnie. Tu wchodzi w grę pojęcie mostka, czyli krótkiego połączenia, które rozdziela albo zbiera zasilanie dla kilku punktów w oprawie.
| Sytuacja | Co to oznacza | Jak zwykle się to robi | Na co uważać |
|---|---|---|---|
| Jedna sekcja lampy i jeden włącznik | Wszystkie żarówki mają zapalać się razem | Łączysz wszystkie przewody fazowe lampy do jednego L | PE łączysz tylko wtedy, gdy oprawa tego wymaga |
| Dwie sekcje lampy i podwójny włącznik | Każda sekcja działa osobno | Jedną grupę łączysz z L1, drugą z L2, neutralny i ochronny prowadzisz osobno | Nie zmostkuj faz, jeśli chcesz niezależne sterowanie |
| Lampa z PE, a w suficie brak przewodu ochronnego | Instalacja jest starsza albo niepełna | Przy oprawie klasy II można czasem pracować bez PE, ale tylko jeśli producent to dopuszcza | Metalowej oprawy klasy I nie montuj „na skróty” |
| W suficie 2 przewody, w lampie 3 przewody | Typowa stara instalacja bez ochrony | Najpierw identyfikacja instalacji, dopiero potem decyzja | Nie zakładaj, że niebieski zawsze oznacza neutralny |
Jeżeli jeden włącznik ma obsługiwać całą lampę, przewody fazowe w oprawie po prostu łączę razem, ale tylko wtedy, gdy konstrukcja lampy i producent na to pozwalają. Jeśli ma działać podwójnie, rozdzielenie sekcji trzeba zaplanować od początku. To właśnie w tym miejscu najłatwiej odróżnić prosty montaż od instalacji, którą trzeba już potraktować jak mały układ elektryczny, a nie zwykłe „przykręcenie lampy”.
Najczęstsze błędy, które potem kosztują czas i pieniądze
W praktyce większość problemów nie wynika z samego żyrandola, tylko z pośpiechu. Widzę to często: ktoś robi wszystko poprawnie przez 90 procent czasu, a potem psuje efekt jednym nieuważnym ruchem. Przy kablach takie skróty naprawdę się mszczą.
- Ufanie wyłącznie kolorom w starej instalacji. Kolor pomaga, ale nie zastępuje pomiaru.
- Skręcanie przewodów i owijanie taśmą zamiast użycia odpowiedniej złączki. To rozwiązanie prowizoryczne, nie montażowe.
- Za krótkie odizolowanie żyły. Przewód nie łapie wtedy pewnie w zacisku i zaczyna się grzać.
- Za długie odizolowanie. Odsłonięta miedź może dotknąć metalowej obudowy albo innej żyły.
- Mieszanie drutu z linką w złej złączce. Lampa zwykle ma linkę, sufit często drut, więc typ zacisku ma znaczenie.
- Podłączenie PE do niewłaściwego zacisku. Przewód ochronny nie jest neutralnym i nie służy do zasilania.
- Powieszenie ciężkiej oprawy na samych przewodach. Kable nie są elementem nośnym.
- Brak testu po montażu. Lampę trzeba sprawdzić od razu, nie „kiedyś potem”.
Moja praktyczna rada jest prosta: jeśli w którymś momencie zaczynasz zgadywać, to znak, że warto się cofnąć i jeszcze raz sprawdzić połączenia. Kiedy podstawowe błędy masz z głowy, zostaje najważniejsze pytanie: kiedy lepiej nie kończyć tej pracy samemu.
Kiedy lepiej nie kończyć samemu
Są sytuacje, w których dalsze grzebanie przy lampie przestaje być rozsądne. Jeśli przewody są kruche, widać na nich nadpalenia, izolacja pęka przy lekkim zgięciu albo w puszce siedzi stary aluminium, nie traktuję tego jak zwykłego montażu. Aluminium wymaga odpowiednich technik i złączek, a źle wykonane połączenie potrafi się poluzować lub przegrzać.
Ostrożność jest też konieczna wtedy, gdy żyrandol jest metalowy i powinien mieć ochronę PE, a w suficie przewodu ochronnego nie ma. To już nie jest kwestia „estetyki podłączenia”, tylko bezpieczeństwa użytkowania. Podobnie reaguję, gdy z sufitu wychodzi więcej przewodów niż potrafisz logicznie przypisać do fazy, neutralnego i ochronnego. W takiej sytuacji lepiej zatrzymać pracę i zweryfikować instalację niż ryzykować pomyłkę.
- Wszystko, co wygląda na stare aluminium, traktuj jak instalację wymagającą większej ostrożności.
- Jeśli po wyłączeniu bezpiecznika nadal pojawia się napięcie, nie kontynuuj pracy.
- Jeżeli oprawa ma metalowy korpus i nie ma pewnego PE, nie montuj jej „na próbę”.
- Gdy nie masz miernika i nie umiesz potwierdzić funkcji przewodów, przerwij montaż.
W praktyce właśnie takie momenty odróżniają rozsądny montaż od ryzykownej improwizacji. A gdy instalacja jest już poprawnie zrobiona, zostaje kilka ostatnich spraw do sprawdzenia, zanim uznasz temat za zamknięty.
Po montażu sprawdź jeszcze trzy rzeczy
Po zawieszeniu lampy nie kończę pracy od razu. Zostawiam sobie chwilę na kontrolę, bo to najtańszy sposób, żeby uniknąć poprawek. Najczęściej sprawdzam trzy rzeczy: czy oprawa jest stabilna, czy połączenia nie grzeją się po kilkunastu minutach oraz czy układ włączników działa tak, jak miał działać.
- Stabilność - żyrandol nie może się bujać, ocierać o sufit ani ciągnąć za przewody.
- Temperatura - po 10-15 minutach pracy złączki i podsufitka powinny pozostać neutralnie ciepłe, a nie gorące.
- Logika działania - jeśli są dwie sekcje, każda ma reagować zgodnie z planem, a nie przypadkowo razem.
Jeśli te trzy testy wypadają dobrze, zamykam maskownicę i traktuję montaż jako zakończony. Właśnie tak najlepiej domknąć temat: bez zgadywania, bez skrótów i bez zostawiania kabla „na potem”, bo przy żyrandolu to zwykle właśnie drobny szczegół decyduje o tym, czy wszystko będzie działało spokojnie przez lata.
