W instalacji elektrycznej liczy się nie tylko faza, ale też droga powrotu prądu i stabilność całego układu. To właśnie wokół roli przewodu neutralnego kręci się ten tekst: wyjaśniam, jak działa w obwodzie, jak odróżnić go od PE i PEN, co się dzieje przy jego przerwaniu oraz na co uważać przy nowoczesnej elektronice, LED-ach i zasilaczach impulsowych.
Najważniejsze rzeczy o torze N w jednym miejscu
- W normalnej pracy tor N zamyka obwód i przenosi prąd roboczy, więc nie wolno traktować go jak przewodu ochronnego.
- W Polsce i Europie nowy standard oznaczeń przewiduje dla N kolor niebieski, a dla PE żółto-zielony.
- Przerwanie N może powodować miganie światła, losowe awarie sprzętu, a w układach trójfazowych nawet groźne przepięcia.
- W instalacjach z dużą liczbą zasilaczy impulsowych, LED-ów, UPS-ów i elektroniki neutralny bywa mocniej obciążony, niż wielu osobom się wydaje.
- Po rozdziale N i PE nie wolno ich ponownie łączyć w dowolnym miejscu instalacji.
Jak działa tor neutralny w obwodzie
Najprościej: w instalacji jednofazowej prąd płynie do odbiornika przewodem fazowym, a wraca właśnie torem N. W układzie 230/400 V ten przewód jest odniesieniem dla napięcia fazowego, ale to nie znaczy, że zawsze ma dokładnie 0 V. Gdy obwód jest obciążony, na jego długości pojawia się spadek napięcia, więc jego potencjał może nieco „pływać”.
W praktyce traktuję ten element jako przewód roboczy, a nie ochronny. W dobrze zbilansowanej sieci trójfazowej jego obciążenie bywa niewielkie, ale przy asymetrii lub odbiornikach nieliniowych prąd wracający tą drogą potrafi być całkiem duży. To ważne, bo od razu prowadzi do pytania: jak go rozpoznać i nie pomylić z innymi żyłami?
Jak rozpoznać tor N i nie pomylić go z PE albo PEN
W nowych instalacjach w Polsce i szerzej w Europie kolorystyka jest ujednolicona. Dla N przewidziano niebieski, dla PE żółto-zielony, a dla faz najczęściej brązowy, czarny i szary. W starych instalacjach kolory potrafią jednak zmylić, dlatego sam odcień izolacji traktuję jako wskazówkę, a nie jedyne źródło prawdy.
| Oznaczenie | Rola | Kolor w nowych instalacjach | Czy płynie prąd roboczy | Na co uważać |
|---|---|---|---|---|
| N | Powrót prądu i punkt odniesienia dla obwodu | Niebieski | Tak | Nie mylić z przewodem ochronnym |
| PE | Ochrona przeciwporażeniowa | Żółto-zielony | Nie w normalnej pracy | Może pojawić się tylko prąd upływu albo uszkodzenia |
| PEN | Połączone funkcje neutralna i ochronna | Żółto-zielony z niebieskim oznaczeniem końców | Tak | Spotykany w starszych układach TN-C lub w ich części |
Jeśli instalacja była modernizowana etapami, same barwy mogą być mylące. Wtedy patrzę nie tylko na kolor, ale też na schemat układu, oznaczenia zacisków i to, czy w danym miejscu występuje wspólny PEN, czy już rozdzielone N i PE. Taki porządek jest ważny, bo źle prowadzony neutralny potrafi dać objawy, które łatwo pomylić z awarią sprzętu.
Co się dzieje, gdy N jest przerwany albo źle podłączony
Przerwa lub luźny zacisk na torze N to jedna z tych usterek, które długo potrafią udawać „dziwne zachowanie sprzętu”. Objawy bywają subtelne: przygasające lampy, resetujące się zasilacze, niestabilna praca ładowarek czy sporadyczne wyzwalanie różnicówki. Gdy problem dotyczy instalacji trójfazowej i odbiorników jednofazowych, skutki są dużo groźniejsze, bo napięcia mogą się przesunąć i jeden z obwodów może dostać zdecydowanie za wysokie napięcie, nawet zbliżone do 400 V.
- światło zmienia jasność bez wyraźnej przyczyny,
- sprzęt elektroniczny restartuje się albo gubi ustawienia,
- gniazda, puszki lub rozdzielnica wyraźnie się grzeją,
- słychać trzaski, czuć zapach przegrzanej izolacji,
- różnicówka wybija po dołożeniu nowego obwodu lub po remoncie.
Najgorszy scenariusz widzę wtedy, gdy ktoś „naprawia” problem przez przypadkowe mostkowanie N z PE. Po rozdziale tych funkcji w układzie TN-S nie powinno się ich ponownie łączyć w dowolnym miejscu, bo część prądu roboczego może popłynąć przewodem ochronnym. To już nie jest kosmetyczna usterka, tylko realny problem bezpieczeństwa i kompatybilności całej instalacji. Skoro tak, warto przyjrzeć się temu, jak współczesna elektronika wpływa na obciążenie N.
Dlaczego nowoczesna elektronika mocniej obciąża N
Dzisiejsza instalacja domowa albo biurowa nie zasila już tylko czajnika i żarówki. Mamy zasilacze impulsowe w komputerach, monitorach, routerach, NAS-ach, drukarkach, ładowarkach USB, telewizorach, a do tego sterowniki LED i małe UPS-y. Takie odbiorniki pobierają prąd w krótkich impulsach, a to oznacza harmoniczne, czyli odkształcenia przebiegu prądu. W praktyce przekłada się to na większe obciążenie przewodu neutralnego, zwłaszcza w układach trójfazowych.
| Rodzaj odbiornika | Typowy efekt dla N | Znaczenie praktyczne |
|---|---|---|
| Komputery, serwery, routery, NAS | Prąd impulsowy i harmoniczne | Neutralny nie jest „lekki”; liczy się jakość połączeń i przekrój |
| Oświetlenie LED i sterowniki | Możliwe migotanie przy złych połączeniach | Luźny N szybciej ujawnia się jako niestabilność światła |
| UPS-y i ładowarki | Nieliniowy pobór prądu | W szafach IT i biurach tor neutralny bywa mocno obciążony |
| Grzałki, czajniki, klasyczne silniki | Bardziej liniowe obciążenie | Problem z N zwykle mniej dokuczliwy, ale nadal możliwy przy złym montażu |
W dobrze zbalansowanym trójfazowym zasilaniu część prądów może się znosić, ale przy dużej liczbie zasilaczy impulsowych sumowanie harmonicznych działa odwrotnie, niż intuicyjnie się wydaje. To jeden z powodów, dla których w szafach serwerowych, systemach monitoringu i rozdzielnicach biurowych nie oszczędza się na jakości zacisków oraz na porządnym prowadzeniu żył. Z tego już tylko krok do praktyki: jak sprawdzać instalację, żeby nie zrobić sobie kłopotu.
Jak bezpiecznie sprawdzać i modernizować instalację z N
Jeżeli mam cokolwiek ruszać w obwodzie, zaczynam od odłączenia zasilania i potwierdzenia braku napięcia dwubiegunowym testerem. Sam multimetr bywa pomocny, ale nie zastępuje pewnego sprawdzenia, bo potrafi pokazać napięcia pozorne. Dopiero potem ma sens oglądanie zacisków, szukanie przebarwień, luzów i śladów przegrzania.
- Wyłącz odpowiedni obwód i sprawdź brak napięcia na wszystkich żyłach.
- Skontroluj zaciski w gniazdach, puszkach i rozdzielnicy.

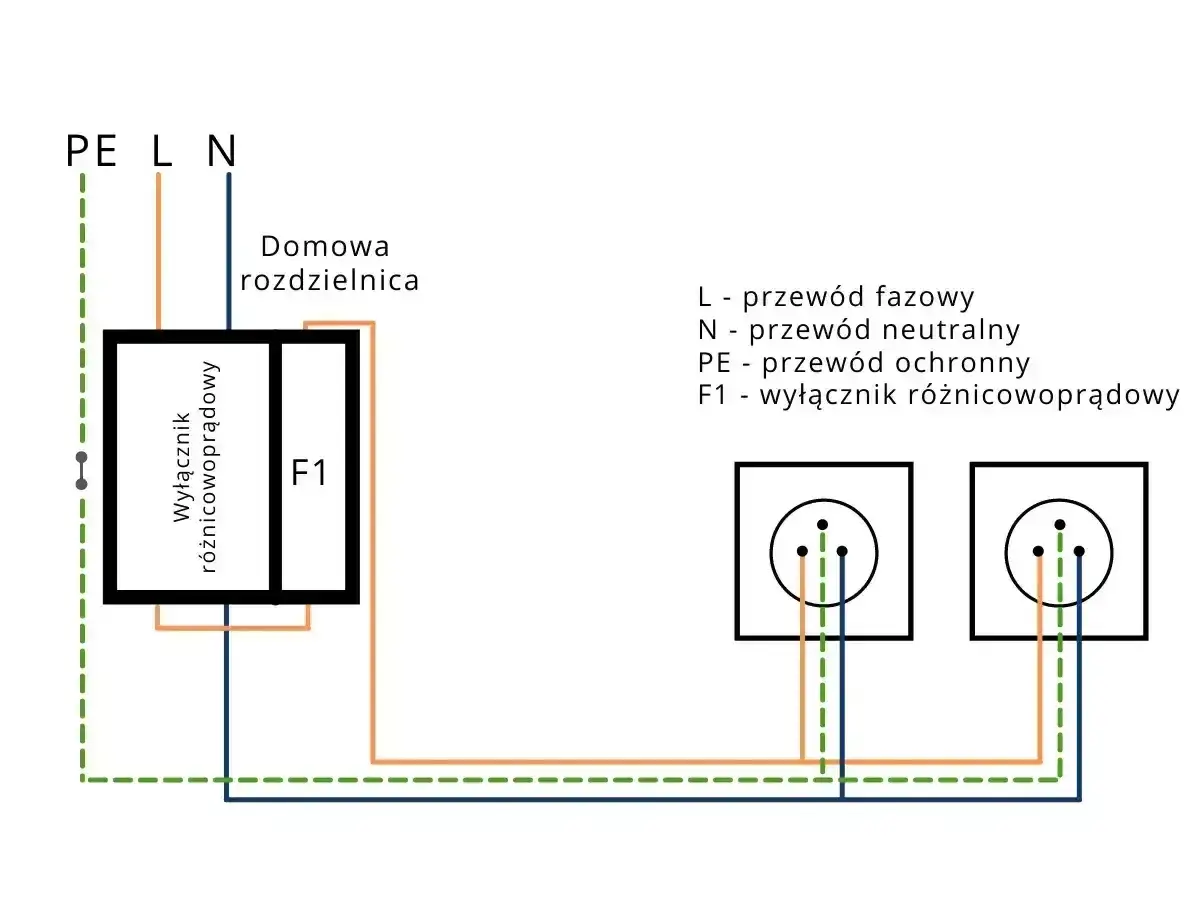

- Upewnij się, że N przechodzi przez właściwy wyłącznik różnicowoprądowy, jeśli taki jest zastosowany.
- Nie używaj N jako zamiennika PE i nie mostkuj ich „na próbę”.
- Jeśli instalacja ma objawy losowych spadków napięcia, przegrzewania albo zapachu spalenizny, wezwij elektryka.
Najczęstszy błąd, który widzę przy modernizacjach, to mieszanie neutralnych różnych obwodów za różnicówką. Efekt jest przewidywalny: losowe wyzwalanie zabezpieczeń i bardzo trudna diagnostyka. To szczególnie ważne przy remontach, dobudowywaniu gniazd i dokładaniu nowych urządzeń, bo jeden źle poprowadzony tor N potrafi zepsuć pracę całej sekcji.
Co warto sprawdzić przed podłączeniem smart przełączników i zasilaczy awaryjnych
W nowoczesnych instalacjach pytanie o neutralny wraca szybciej, niż wielu osobom się wydaje. Smart przełączniki, przekaźniki, część ściemniaczy i wiele modułów automatyki potrzebuje N w puszce, a w starszych mieszkaniach przy włączniku często go po prostu nie ma. To nie jest drobiazg montażowy, tylko warunek kompatybilności. Jeśli producent wymaga N, a w puszce jest tylko faza i powrót do lampy, trzeba dobrać inny model albo inaczej poprowadzić instalację.
- Sprawdź, czy w miejscu montażu faktycznie jest dostępny neutralny, a nie tylko przewód fazowy.
- Przy UPS-ach, agregatach i ATS-ach zwróć uwagę, czy projekt przewiduje przełączanie N, czy tylko faz.
- W systemach IT i automatyce dbaj o solidne połączenia, bo luźny N potrafi wywołać problemy z zasilaniem i EMC.
- Przy rozbudowie obwodów nie zakładaj, że każdy niebieski przewód jest wolny i „do wykorzystania” bez sprawdzenia schematu.
W praktyce najwięcej problemów nie robi sama teoria, tylko pomysł na szybkie obejście: brak neutralnego w puszce, wspólne obwody na jednej różnicówce, źle opisane przewody po starej modernizacji. Jeśli potraktujesz N jak pełnoprawny przewód roboczy, a nie „ten niebieski od zera”, instalacja będzie stabilniejsza, sprzęt bezpieczniejszy, a automatyka mniej kapryśna.
