Różnicówka potrafi uratować zdrowie, ale w starej instalacji bez przewodu ochronnego łatwo przecenić jej możliwości. Temat podłączenia różnicówki jednofazowej bez uziemienia wraca najczęściej przy remoncie mieszkań, wymianie rozdzielnicy albo dokładaniu nowych obwodów do starego okablowania. Poniżej wyjaśniam, co taki aparat rzeczywiście daje, kiedy ma sens, jak wpływa na niego układ przewodów i jak uniknąć błędów, które później kończą się wyzwalaniem bez powodu albo złudnym poczuciem bezpieczeństwa.
Najważniejsze rzeczy, które trzeba wiedzieć od razu
- RCD nie robi uziemienia i nie zastępuje przewodu PE ani poprawnego rozdziału PEN.
- W instalacji TN-C sam wyłącznik różnicowoprądowy zwykle nie rozwiązuje problemu ochrony tak, jak oczekuje użytkownik.
- Do typowych obwodów domowych najczęściej wybiera się RCD typu A 30 mA.
- Przycisk testu sprawdza mechanizm RCD, ale nie bada rezystancji uziemienia ani stanu przewodu ochronnego.
- Przy dużej liczbie urządzeń elektronicznych liczy się suma prądów upływu, bo to ona często powoduje niepotrzebne zadziałania.
- Jeśli instalacja jest stara i dwuprzewodowa, bezpieczniej traktować montaż różnicówki jako część modernizacji, a nie szybki skrót.
Jak działa różnicówka i czego od niej nie oczekiwać
Wyłącznik różnicowoprądowy porównuje prąd, który wpływa do obwodu, z prądem, który z niego wraca. Jeśli część energii „ucieknie” inną drogą, na przykład przez uszkodzoną izolację, wilgoć albo ciało człowieka, aparat widzi różnicę i odłącza zasilanie.
To ważne rozróżnienie: RCD nie tworzy uziemienia i nie zastępuje przewodu PE. Może ograniczyć skutki porażenia, ale nie zmienia konstrukcji instalacji. Inaczej mówiąc, jest elementem ochrony, a nie naprawą całej sieci.
Warto też pamiętać, że różnicówka nie chroni przed wszystkim. Zwarcie między przewodem fazowym a neutralnym odcina bezpiecznik albo wyłącznik nadprądowy, nie sam RCD. Dlatego patrzę na nią jako na część większego układu: przewody, zabezpieczenie nadprądowe i dopiero na końcu różnicówka.
W układzie TN-C sytuacja robi się bardziej zdradliwa, bo przewód PEN łączy funkcję neutralną i ochronną. ABB opisuje, że w takim układzie prąd uszkodzeniowy wraca tym samym przewodem, więc wyłącznik nie widzi klasycznej nierównowagi, na której opiera swoje działanie. To właśnie dlatego sam aparat nie rozwiązuje problemu starej instalacji.
Z tego powodu pierwszy krok to zawsze ocena układu sieci, a dopiero potem decyzja o samym aparacie. Dzięki temu nie kupuje się rozwiązania, które działa tylko pozornie.
Dlaczego brak przewodu PE zmienia ocenę całej instalacji
W instalacji bez ochronnego przewodu metalowe obudowy urządzeń nie mają stałego połączenia z ziemią. W praktyce oznacza to, że o bezpieczeństwie decyduje nie tylko sam aparat, ale też to, jak szybko i w jakim scenariuszu zadziała cały układ zabezpieczeń.
Jeżeli dojdzie do uszkodzenia izolacji, obudowa urządzenia klasy I może znaleźć się pod napięciem. Różnicówka powinna wtedy odłączyć zasilanie, ale nie ma gwarancji, że każdy błąd lub każdy typ uszkodzenia zostanie wykryty w taki sam sposób. Dlatego brak PE traktuję jako sygnał do modernizacji, a nie jako detal, który można zignorować.
W rozmowach o „braku uziemienia” często miesza się dwa różne problemy: brak osobnego przewodu PE oraz stary układ TN-C z przewodem PEN. To nie to samo. W pierwszym przypadku instalacja jest po prostu uboga ochronnie. W drugim trzeba myśleć o prawidłowym rozdziale PEN, a nie o samym dokładaniu różnicówki.
W domowej praktyce najważniejsze są trzy rzeczy: przewody ochronne, połączenia wyrównawcze i poprawny rozdział żył w rozdzielnicy. Dopiero ich zestaw daje sensowną ochronę. Bez tego użytkownik często dostaje tylko pozornie nowocześniejszy osprzęt.
Żeby to uporządkować, trzeba spojrzeć na konkretne układy instalacji i ich ograniczenia.
Kiedy montaż ma sens, a kiedy najpierw trzeba modernizować instalację
Najprościej patrzeć na to przez pryzmat układu sieci. Różnicówka może być świetnym elementem ochrony, ale tylko wtedy, gdy reszta instalacji współpracuje z nią zamiast ją oszukiwać.
| Układ lub stan instalacji | Czy RCD ma sens | Co musi się zgadzać |
|---|---|---|

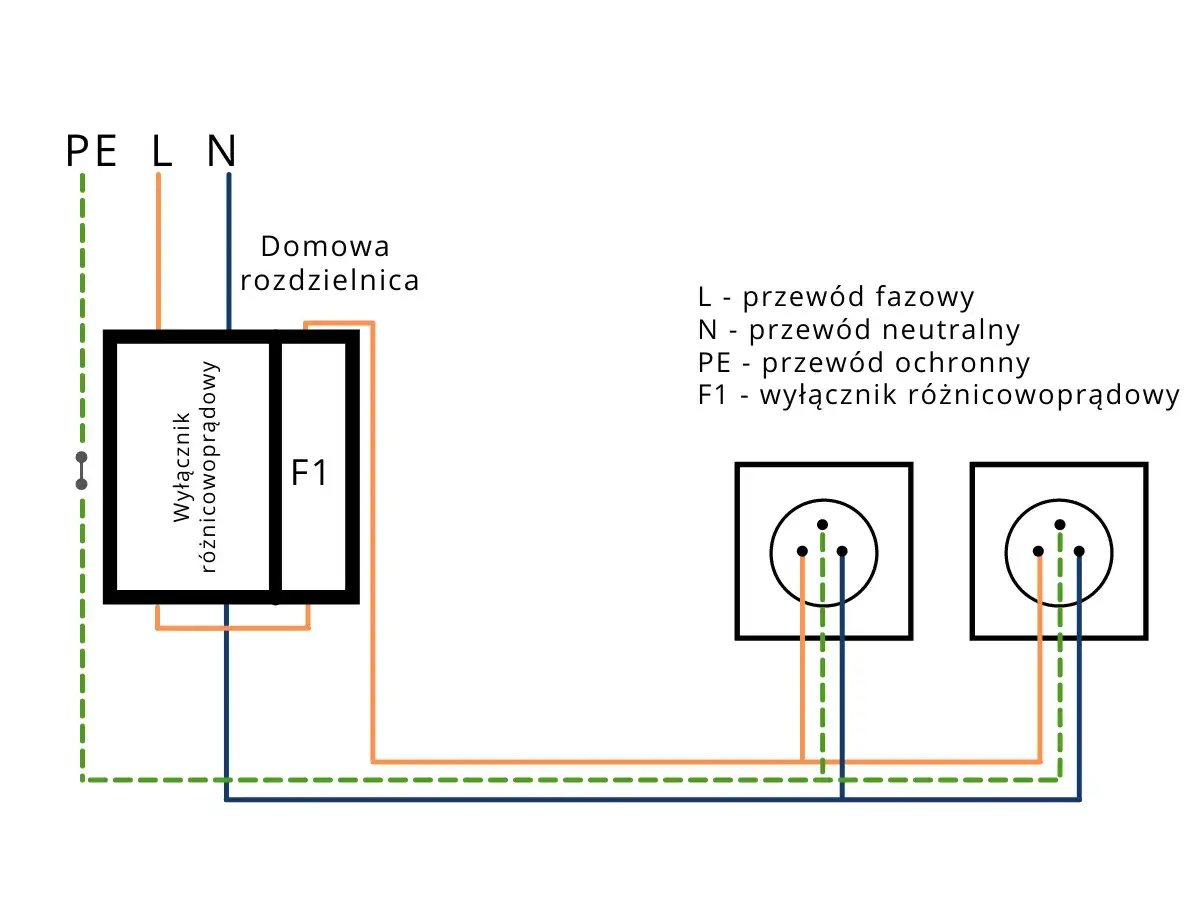

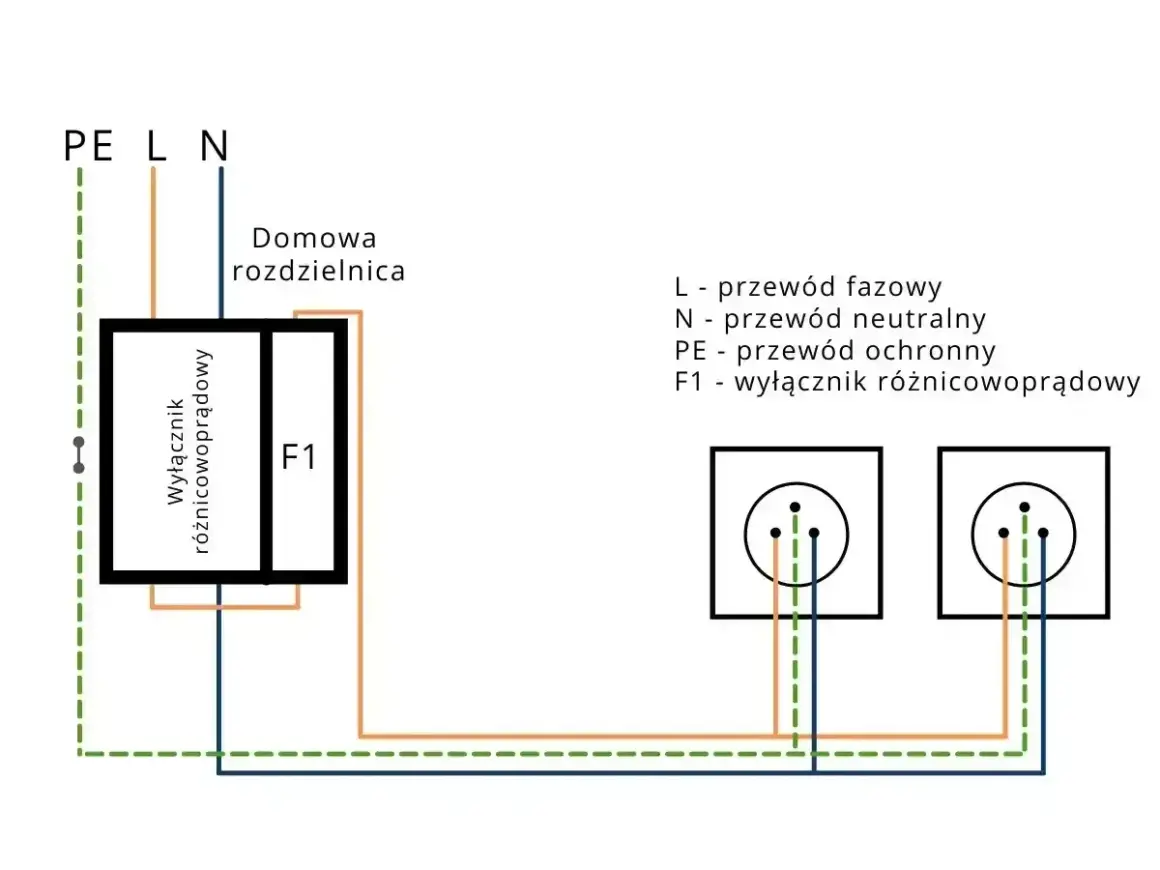

| TN-S lub TN-C-S po rozdziale PEN | Tak, to standardowy scenariusz | PE i N są rozdzielone przed aparatem, a za nim nie wracają do wspólnej szyny |
| TT z własnym uziomem | Tak, często szczególnie ważny | Uziemienie i połączenia wyrównawcze są zweryfikowane pomiarami |
| TN-C z PEN w całej instalacji | Nie jako docelowe rozwiązanie ochronne | Najpierw modernizacja do TN-C-S lub TN-S |
| Stara instalacja dwuprzewodowa bez możliwości rozdziału | Tylko po przebudowie | Sam aparat nie stworzy PE ani nie zrobi z gniazda punktu uziemionego |
W układzie TT dochodzi jeszcze jakość uziemienia. W materiałach Eaton pojawia się zależność RA ≤ UL / IΔn, czyli opór uziemienia musi być dobrany do czułości RCD. To nie jest detal do przeskoczenia, tylko jeden z warunków skutecznej ochrony.
Najczęstsza pułapka to montaż różnicówki przed rozdziałem PEN albo mieszanie neutralnych z kilku obwodów. To działa tylko pozornie, a przy pierwszym większym obciążeniu zaczyna ujawniać błędy.
Gdy już wiadomo, w jakim układzie pracuje instalacja, trzeba jeszcze ocenić sam kabel i to, jak zachowuje się przy realnym obciążeniu.
Jak przewody i suma upływów wpływają na wyzwalanie
Tu wchodzą w grę nie tylko same żyły, ale też długość trasy, stan izolacji i liczba odbiorników. Im więcej elektroniki, filtrów przeciwzakłóceniowych, zasilaczy impulsowych czy urządzeń z silnikami, tym łatwiej o sumowanie prądów upływu.
Jak przypomina Eaton, suma prądów upływu w instalacji nie powinna przekraczać 50% IΔn, a praktycznie najlepiej trzymać się poziomu około 30% IΔn. Dla popularnej różnicówki 30 mA oznacza to, że sensowny zapas kończy się mniej więcej w okolicach 9 mA, a absolutna granica zaczyna się około 15 mA. To dobry punkt odniesienia przy ocenie, czy obwód nie jest przeciążony „elektrycznie”, nawet jeśli prąd roboczy jeszcze wygląda normalnie.
Przy okazji przypominam rzecz, o której łatwo zapomnieć: różnicówka nie chroni kabla przed przeciążeniem ani zwarciem między przewodami roboczymi. Od tego są bezpiecznik albo wyłącznik nadprądowy, więc cały układ trzeba projektować jako zestaw, nie jako pojedynczy moduł.
| Problem w kablach lub obwodach | Co się dzieje w praktyce | Co pomaga |
|---|---|---|
| Wspólny neutral dla kilku obwodów | Wyzwalanie bez jasnej przyczyny | Osobne listwy N dla każdego RCD |
| Stare lub zawilgocone izolacje | Rośnie upływ, pojawiają się sporadyczne zadziałania | Pomiary izolacji i wymiana fragmentów przewodów |
| Za dużo urządzeń na jednym RCD | Suma upływów zbliża się do progu | Podział instalacji na więcej sekcji |
| Sprzęt z filtrami, falownikami i zasilaczami | Częstsze zadziałania typów mniej odpornych na upływy | Dobór typu A lub F i osobne obwody |
Jeśli kabel jest zbyt stary, źle ułożony albo mocno obciążony, najpierw pojawi się problem z upływem i stabilnością pracy, a dopiero potem zadziała zabezpieczenie. To właśnie dlatego przy modernizacji patrzę na przewody równie uważnie jak na samą rozdzielnicę.
Na tym tle łatwiej dobrać właściwy typ aparatu, bo nie każdy RCD zachowuje się tak samo w domu pełnym elektroniki.
Jaki typ i czułość wybrać do domowych obwodów
W mieszkaniówce najczęściej zaczynam od typu A i czułości 30 mA. To dziś najrozsądniejszy punkt wyjścia, bo współczesny dom to nie tylko żarówki i czajnik, ale też zasilacze, płyty, pralki, lodówki, sterowniki i sprzęt z elektroniką.
| Typ RCD | Co wykrywa | Gdzie ma sens | Kiedy uważać |
|---|---|---|---|
| AC | Tylko sinusoidalny prąd przemienny | Proste obwody bez elektroniki | Mniej przyszłościowy, słabiej pasuje do nowoczesnych odbiorników |
| A | Prąd przemienny i pulsujący prąd stały | Większość obwodów domowych | Zwykle najlepszy kompromis w 2026 roku |
| F | AC, pulsujący DC i wybrane przebiegi mieszane | Pompy ciepła, falowniki jednofazowe, wybrane napędy | Droższy, dobiera się go celowo |
| B | AC i DC | Instalacje specjalne, ładowarki EV, PV, przemysł | Zwykle nadmiarowy w zwykłym domu |
Czułość 30 mA stosuje się jako ochronę uzupełniającą ludzi. Z kolei 100 lub 300 mA spotyka się częściej tam, gdzie ważniejsza jest ochrona przeciwpożarowa albo selektywność całej instalacji. Jeśli budynek ma być po prostu bezpieczniejszy, a nie tylko „odhaczony”, nie dobieram czułości na ślepo.
Przy doborze prądu znamionowego aparatu patrzę też na obciążenie obwodu i zabezpieczenie nadprądowe. Sam fakt, że różnicówka „pasuje fizycznie”, niczego jeszcze nie przesądza.
Najwięcej szkód robią jednak błędy montażowe, nie sam wybór modelu.
Najczęstsze błędy, które wyglądają dobrze tylko na papierze
W praktyce widzę ciągle te same pomyłki. Część z nich daje od razu objawy, część przez długi czas tylko udaje, że wszystko jest w porządku.
- Łączenie N i PE za różnicówką - aparat zaczyna widzieć prądy, których nie powinno tam być, i wyzwala bez logicznej przyczyny.
- Wspólny neutral dla kilku obwodów - jeden błąd potrafi wyłączyć pół mieszkania.
- Traktowanie przycisku testu jako sprawdzenia uziemienia - Eaton zaznacza, że test „T” sprawdza działanie RCD, ale nie mierzy rezystancji uziemienia ani stanu przewodu ochronnego.
- Jeden RCD na całą instalację - działa, ale przy najmniejszym problemie odcina wszystko naraz.
- Próba „udawania” PE przez mostkowanie bolca z neutralnym - to zła praktyka, która robi więcej szkód niż pożytku.
- Zbyt dużo odbiorników z filtrami na jednej sekcji - upływy się sumują i zaczynają być odczuwalne.
Jeżeli różnicówka wyzwala losowo, ja w pierwszej kolejności sprawdzam właśnie te punkty, a dopiero potem sam aparat. To zwykle oszczędza godzin szukania „winnego” po omacku.
Kiedy te podstawy są uporządkowane, zostaje już tylko rozsądna kolejność prac i decyzja, czy instalacja wymaga modernizacji, czy tylko korekty osprzętu.
Co bym zrobił przed montażem w starej instalacji
Jeśli mam do czynienia z mieszkaniem na dwóch żyłach, nie zaczynam od kupowania pierwszej lepszej różnicówki. Najpierw ustalam układ sieci, stan przewodów i to, czy da się wykonać poprawny rozdział PEN oraz osobne tory PE i N. Dopiero potem dobieram aparat, najczęściej typu A 30 mA dla obwodów końcowych.
W praktyce to jest lepsza kolejność niż próba „uratowania” starej instalacji samym osprzętem. RCD pomaga, ale nie robi z dwuprzewodowego obwodu nowoczesnej ochrony. Jeśli instalacja ma zasilać kuchnię, łazienkę, pralkę albo sprzęt z elektroniką, modernizacja przewodów i rozdzielnicy daje większy zysk niż samo dokładanie kolejnego modułu.
Ja traktuję taki remont jako moment na porządną przebudowę ochrony, a nie na kosmetykę. W elektryce różnicówka ma być ostatnią warstwą bezpieczeństwa, nie sprytnym obejściem braków w kablach.
