Podłączenie podwójnego włącznika z trzema przewodami sprowadza się do jednego: trzeba poprawnie rozpoznać, który przewód zasila mechanizm, a które dwa prowadzą do osobnych obwodów światła. W praktyce to prosty układ, ale tylko wtedy, gdy nie zgadujesz na podstawie kolorów i nie mylisz zacisku wspólnego z wyjściami. Poniżej rozpisuję cały schemat po ludzku, z naciskiem na bezpieczeństwo, oznaczenia zacisków i błędy, które najczęściej psują montaż.
Najważniejsze rzeczy przed montażem
- W takim układzie pracują zwykle trzy żyły: jedna fazowa zasilająca i dwie wychodzące na lampy.

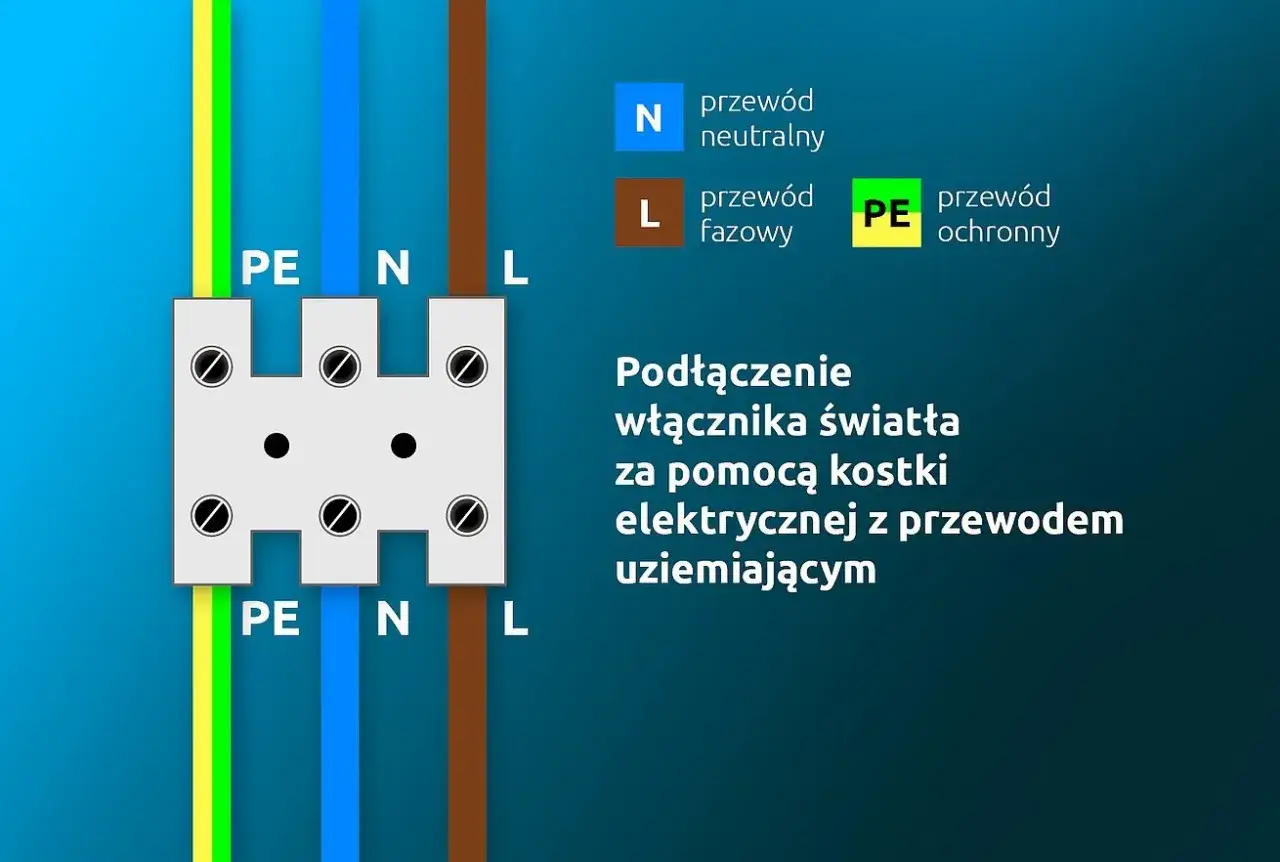

- Przewód neutralny (N) i ochronny (PE) nie trafiają do samego łącznika, tylko są łączone osobno w puszce albo oprawie.
- Szukaj oznaczeń L, C, L1 i L2 albo symboli strzałek na mechanizmie.
- Przed pracą wyłącz zasilanie i sprawdź brak napięcia próbnikiem lub multimetrem.
- W obwodach oświetleniowych najczęściej spotyka się przewody miedziane o przekroju 1,5 mm².
- Jeśli instalacja jest stara, a kolory żył nie zgadzają się ze стандартem, nie opieraj się wyłącznie na barwie izolacji.
Co oznaczają trzy przewody w takim układzie
W podwójnym łączniku nie chodzi o trzy przypadkowe kable, tylko o bardzo konkretny układ pracy: jeden przewód doprowadza fazę do mechanizmu, a dwa kolejne przekazują ją do dwóch osobnych punktów świetlnych. W schematach Ospel i Hagera punkt wspólny bywa oznaczony jako L lub C, a wyjścia jako L1 i L2. To właśnie ten podział decyduje o tym, czy jeden klawisz zapala lampę nad stołem, a drugi kinkiet albo drugą sekcję żyrandola.
| Przewód | Rola w instalacji | Gdzie trafia |
|---|---|---|
| Fazowy zasilający | Doprowadza napięcie do łącznika | Do zacisku wspólnego L albo C |
| Wyjście 1 | Wysyła fazę do pierwszego obwodu światła | Do L1 lub zacisku ze strzałką wyjściową |
| Wyjście 2 | Wysyła fazę do drugiego obwodu światła | Do L2 lub drugiego zacisku wyjściowego |
| N i PE | Nie sterują łącznikiem | Łączone poza mechanizmem |
W nowych instalacjach przewód fazowy jest zwykle brązowy, czarny albo szary, ale w starszych mieszkaniach można spotkać układ, który tylko z wyglądu przypomina współczesny standard. Dlatego ja zawsze traktuję kolory jako wskazówkę, nie dowód. Ten pierwszy krok porządkuje cały układ, a z niego wynika następna rzecz: trzeba mieć właściwy rodzaj łącznika, nie tylko „jakiś podwójny”.
Jak rozpoznać właściwy łącznik i przygotować miejsce pracy
Najczęstsza pomyłka zaczyna się jeszcze przed montażem: ktoś kupuje mechanizm, który wygląda podobnie, ale służy do innego zadania. Podwójny łącznik świecznikowy steruje dwoma obwodami z jednego miejsca, a łącznik schodowy służy do sterowania jedną lampą z dwóch punktów. To nie jest detal z katalogu, tylko różnica, która decyduje o tym, czy układ w ogóle zadziała.
| Rodzaj łącznika | Do czego służy | Czy pasuje do tej instalacji |
|---|---|---|
| Świecznikowy / podwójny | Dwie grupy światła z jednego miejsca | Tak |
| Schodowy | Jedna lampa sterowana z dwóch miejsc | Nie |
| Ściemniacz | Regulacja jasności jednego obwodu | Tylko w specjalnym zastosowaniu |
Instrukcja Maxlight dobrze pokazuje prostą zasadę: w takim mechanizmie masz trzy zaciski, z czego jeden jest wejściem zasilania, a dwa pozostałe prowadzą do źródeł światła. Zanim cokolwiek ruszysz, przygotuj tester napięcia, śrubokręt z izolowaną rękojeścią, ściągacz izolacji i coś do oznaczenia przewodów, jeśli w puszce panuje chaos. Sprawdź też głębokość puszki, bo zbyt płytka obudowa potrafi uniemożliwić poprawne ułożenie żył, nawet gdy sam schemat jest dobry. Kiedy mechanizm i puszka są już zweryfikowane, można przejść do samego podłączenia.
Jak podłączyć przewody krok po kroku
Ja zaczynam zawsze od jednego powtarzalnego porządku, bo przy elektryce improwizacja zwykle kończy się poprawkami. Jeśli instalacja jest odłączona i sprawdzona, całość sprowadza się do kilku prostych ruchów.
- Wyłącz zasilanie odpowiedniego obwodu w rozdzielnicy i upewnij się próbnikiem, że na przewodach nie ma napięcia.
- Otwórz puszkę i odsuń przewody tak, żeby widzieć każdy zacisk osobno.
- Znajdź przewód fazowy zasilający. Nie ufaj wyłącznie kolorowi izolacji, zwłaszcza w starszych mieszkaniach.
- Podłącz ten przewód do zacisku wspólnego, oznaczonego najczęściej L albo C.
- Dwa przewody wychodzące do lamp podłącz do zacisków L1 i L2 albo do wyjść oznaczonych strzałkami.
- Dokręć zaciski tak, aby żyła była stabilna, ale nie uszkodzona. Izolacja nie powinna wejść pod śrubę.
- Ułóż przewody w puszce, przykręć mechanizm, załóż ramkę i klawisze.
- Włącz zasilanie i przetestuj każdy klawisz osobno.
Jeśli po montażu okaże się, że lewy klawisz steruje prawą lampą, a prawy lewą, to nie jest awaria. W praktyce wystarczy zamienić miejscami dwa przewody wyjściowe. O wiele gorzej wygląda sytuacja, gdy ktoś podpiął fazę do wyjścia albo połączył przewody „na oko” bez sprawdzenia zacisków. I właśnie takie pomyłki najczęściej prowadzą do problemów, o których warto wiedzieć jeszcze przed pierwszym uruchomieniem.
Najczęstsze błędy, które psują cały montaż
W większości przypadków problem nie leży w samym łączniku, tylko w pośpiechu. Z mojego doświadczenia największe błędy powtarzają się zaskakująco konsekwentnie.
- Mylenie wejścia z wyjściem - wtedy łącznik działa losowo albo wcale.
- Oparcie się wyłącznie na kolorach - w starych instalacjach barwy przewodów bywają niemiarodajne.
- Wciśnięcie kilku żył pod jeden zacisk bez sprawdzenia, czy mechanizm to dopuszcza.
- Zbyt luźno dokręcona śruba - objawia się przerywaniem działania, iskrzeniem albo grzaniem mechanizmu.
- Wybór niewłaściwego typu osprzętu - szczególnie gdy ktoś myli świecznikowy ze schodowym.
- Brak miejsca w puszce - przewody są ściśnięte, a potem trudno domknąć mechanizm i ramkę.
Warto też pamiętać, że w obwodach oświetleniowych przewody są zwykle miedziane i mają przekrój 1,5 mm², więc jeśli trafiasz na coś wyraźnie odmiennego, to sygnał, że instalacja mogła być modernizowana albo wykonana niestandardowo. Takie niuanse najlepiej wychodzą przy kontroli działania, bo dopiero pod obciążeniem widać, czy wszystko zostało zrobione poprawnie.
Jak sprawdzić działanie i szybko znaleźć błąd
Po włączeniu zasilania nie kończę pracy na samym „kliknięciu” klawisza. Sprawdzam każdy obwód osobno, a potem oba razem, bo w ten sposób od razu widać, czy problem dotyczy jednego wyjścia, czy całego połączenia. Jeśli coś nie działa, warto patrzeć na objaw, a nie od razu rozbierać wszystko od nowa.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Działa tylko jeden klawisz | Drugi przewód wyjściowy jest źle podłączony albo niedokręcony | Sprawdź L1 i L2 oraz stan zacisku |
| Żaden klawisz nie załącza światła | Brak fazy na zacisku wspólnym albo zasilanie jest odcięte | Zweryfikuj przewód L/C i bezpiecznik |
| Bezpiecznik wybija po włączeniu | Zwarcie, uszkodzona izolacja albo pomyłka w połączeniach | Natychmiast wyłącz zasilanie i sprawdź połączenia |
| Obie sekcje świecą odwrotnie niż chcesz | Zamienione dwa przewody wyjściowe | Zamień przewody na wyjściach |
Jeśli w instalacji pojawia się iskrzenie, nagrzewanie albo zapach przypalonej izolacji, nie szukaj już „szybkiego patentu”. To sygnał, że połączenie jest niepewne i trzeba wrócić do odłączenia zasilania. Ta granica jest ważna, bo od niej zależy, czy kończy się na drobnej korekcie, czy na pracy dla elektryka.
Kiedy lepiej odpuścić i wezwać elektryka
Nie każdą puszkę da się rozsądnie ogarnąć samodzielnie. Ja odpuszczam od razu, gdy w środku jest więcej niż trzy żyły fazowe i nie wiadomo, która jest zasilaniem, gdy instalacja jest aluminiowa albo gdy kolory przewodów całkowicie rozmijają się ze standardem. Ostrożność jest tu ważniejsza niż ambicja, bo błędna identyfikacja przewodów potrafi narobić więcej szkody niż sam koszt wizyty fachowca.
- Gdy nie da się jednoznacznie wskazać przewodu fazowego.
- Gdy w puszce są stare, kruche przewody albo luźne złączki.
- Gdy mechanizm ma podświetlenie lub funkcję smart i wymaga dodatkowego przewodu N.
- Gdy puszka jest zbyt płytka, a przewody nie mieszczą się bez naprężenia.
- Gdy po pierwszym teście bezpiecznik natychmiast wyłącza obwód.
W takich sytuacjach zwykle nie chodzi już o sam montaż włącznika, tylko o ogólny stan instalacji. I właśnie dlatego wolę zatrzymać się wcześniej niż później szukać źródła problemu w całym obwodzie oświetleniowym.
Co jeszcze warto zrobić, zanim zamkniesz puszkę
Najpraktyczniejsza rzecz, jaką robię przed domknięciem mechanizmu, to zdjęcie połączeń. Wystarczy jedno dobre ujęcie telefonu, żeby przy przyszłej wymianie osprzętu nie wracać do zgadywania. Przy starszych instalacjach dobrze działa też oznaczenie przewodów małą taśmą, zwłaszcza jeśli izolacja ma podobne kolory i trudno je rozróżnić na pierwszy rzut oka.
Jeśli wymieniasz też sam osprzęt, sprawdź, czy nowy mechanizm pasuje do głębokości puszki i czy zaciski są przystosowane do liczby żył, które chcesz w nim umieścić. To drobiazg, ale właśnie takie rzeczy decydują o tym, czy montaż zajmie kwadrans, czy zacznie się od rozbierania wszystkiego po raz drugi. W praktyce podłączenie podwójnego łącznika z trzema przewodami jest proste wtedy, gdy najpierw rozumiesz układ, a dopiero potem dokręcasz śruby.
