Temat mostkowania gniazdka wraca zwykle przy starej instalacji albo wymianie osprzętu: ktoś widzi dwa przewody, gniazdo z bolcem i zaczyna się zastanawiać, czy da się je połączyć tak, by sprzęt działał bezpiecznie. W praktyce chodzi o ochronę przeciwporażeniową, rodzaj instalacji i to, czy w ścianie biegnie jeszcze stary przewód PEN, czy już osobne żyły PE i N. To nie jest drobny detal, bo od niego zależy, czy gniazdo będzie tylko działać, czy również realnie chronić.
Najważniejsze fakty, zanim cokolwiek połączysz
- W starszych instalacjach dwuprzewodowych chodziło o zerowanie, czyli ochronne połączenie bolca z przewodem PEN.
- W układach TN-S i po poprawnym rozdziale PEN w TN-C-S taki mostek w gnieździe jest błędem, nie rozwiązaniem.
- Przewody w obwodach gniazd to zwykle 2,5 mm² Cu, ale przewód PEN w stałej instalacji musi mieć znacznie większy przekrój.
- Jeśli w obwodzie jest RCD 30 mA, nieprawidłowe łączenie PE i N potrafi zniszczyć sens zabezpieczenia.
- Kolor żyły pomaga, ale nie zastępuje pomiaru: w starych instalacjach nie wolno zgadywać na podstawie barw izolacji.
Na czym polega takie połączenie i skąd się wzięło
W najprostszym ujęciu to lokalne połączenie ochronne, które w starym układzie TN-C pozwalało wykorzystać jeden wspólny przewód do dwóch zadań: przenoszenia prądu roboczego i zapewnienia ochrony. Bolec ochronny był wtedy odniesiony do przewodu PEN, a nie do osobnego PE. Dzięki temu obudowa urządzenia z metalową częścią miała szansę pozostać bezpieczna przy zwarciu do obudowy, bo zabezpieczenie mogło szybciej zadziałać.
Ja patrzę na to tak: to nie był „trik” ani obejście zasad, tylko historyczny sposób radzenia sobie z instalacjami, które projektowano według dawnych standardów. Problem zaczyna się wtedy, gdy ten sam schemat próbuje się przenieść do nowszych układów. Tam logika ochrony jest już inna, a przypadkowe łączenie żył może bardziej zaszkodzić, niż pomóc.
Właśnie dlatego tak ważne jest rozróżnienie między starym zerowaniem a współczesną instalacją z oddzielnym PE i N. To prowadzi prosto do pytania, kiedy taki zabieg ma jeszcze sens, a kiedy jest zwykłym błędem.

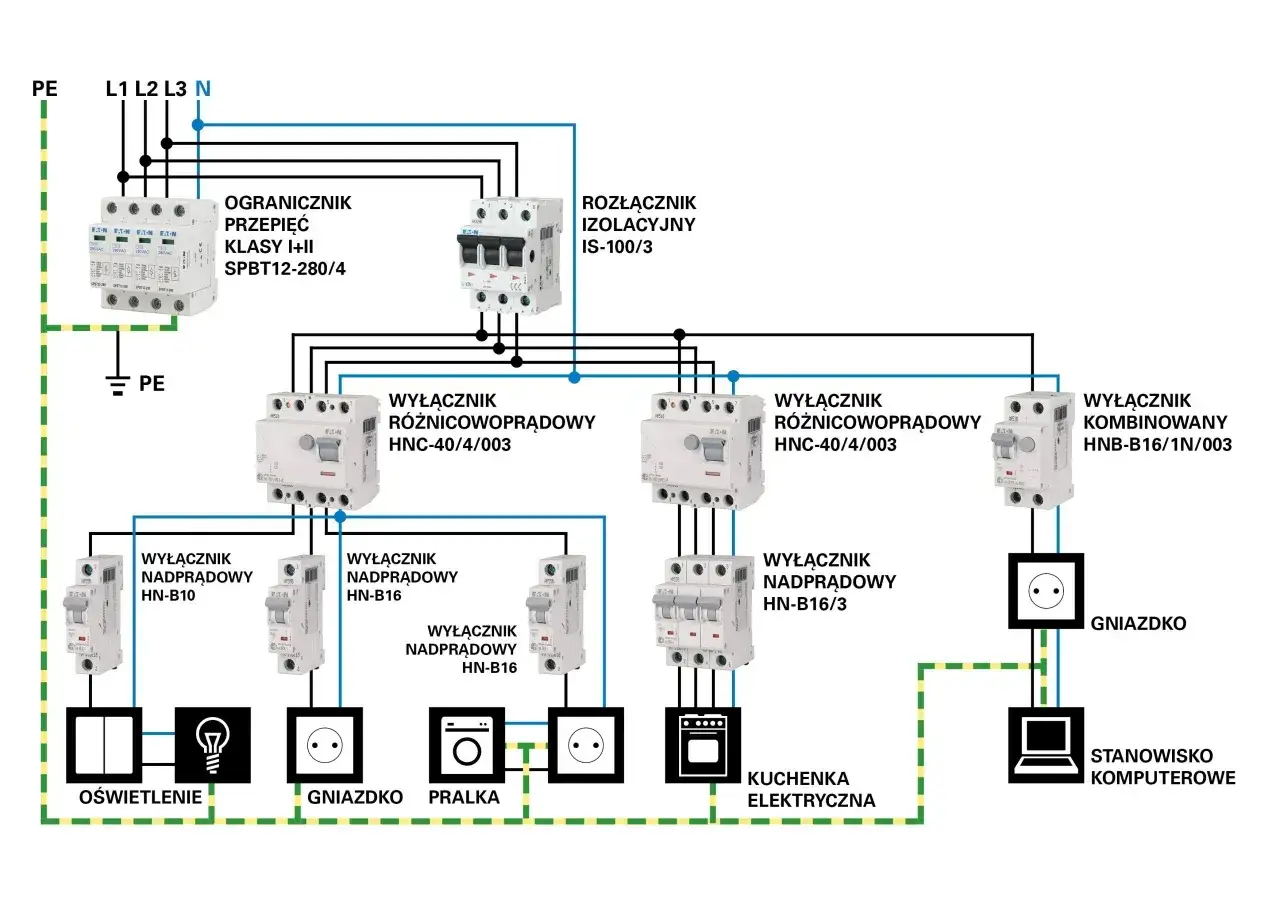

W jakich układach ma sens, a kiedy jest błędem
Najwięcej nieporozumień bierze się stąd, że z zewnątrz każde gniazdo wygląda podobnie. W środku mogą jednak pracować zupełnie różne układy sieci, a od tego zależy wszystko. Jeśli nie wiesz, co masz w ścianie, nie oceniaj sytuacji po samych kolorach przewodów.
| Układ instalacji | Czy lokalny mostek ma sens | Co to oznacza w praktyce |
|---|---|---|
| TN-C | Tylko w starym układzie przewidzianym do pracy z PEN | Bolec ochronny jest odniesiony do wspólnego przewodu ochronno-neutralnego; to rozwiązanie historyczne, nie docelowe |
| TN-C-S | Nie w gnieździe | Rozdział PEN robi się w jednym punkcie, dalej PE i N muszą pozostać rozdzielone |
| TN-S | Nie | Ochrona opiera się na oddzielnym PE; łączenie go z N psuje układ |
| TT | Nie | PE jest związany z lokalnym uziomem, a nie z neutralnym; mostek jest błędem |
W praktyce największą czerwoną flagą jest obecność wyłącznika różnicowoprądowego 30 mA. Jeśli instalacja ma RCD, a ktoś łączy PE z N w gnieździe, to zwykle oznacza, że układ został źle zrozumiany albo źle przerobiony. Taki mostek potrafi wywoływać niepotrzebne zadziałania zabezpieczenia albo, co gorsza, maskować realny problem z ochroną.
To właśnie tu pojawia się drugi ważny wątek: same przewody. Bo nawet jeśli ktoś wie, że dany układ wymaga innego podejścia, to nadal trzeba dobrać właściwe kable i nie robić ochrony z przypadkowego odcinka drutu.
Jakie kable i przekroje naprawdę mają znaczenie
W temacie przewodów liczą się trzy rzeczy: przekrój, materiał i stan połączeń. Zbyt często widzę podejście „byle było połączone”, a to w instalacji 230 V kończy się grzaniem zacisków, luzowaniem śrub i spadkiem bezpieczeństwa. W gnieździe nie chodzi tylko o to, żeby prąd popłynął, ale żeby płynął w kontrolowany sposób.
| Element | Najczęściej spotykany wariant | Co z tego wynika |
|---|---|---|
| Obwód gniazd | Cu 3 x 2,5 mm² | To typowy wybór dla gniazd 230 V, bo daje sensowny zapas na obciążenie i grzanie zacisków |
| Stara instalacja | 2 x 2,5 mm² albo aluminium | Tu najważniejsza jest ocena stanu żył, zacisków i ciągłości PEN, a nie „dorobienie” ochrony cienkim przewodem |
| Przewód PEN | Min. 10 mm² Cu lub 16 mm² Al w stałej instalacji | Nie da się go zastąpić przypadkową zworką; to zupełnie inna klasa przewodu |
Właśnie ten ostatni punkt jest kluczowy. Krótki mostek w puszce albo za gniazdem nie jest pełnoprawnym przewodem ochronnym. Jeśli instalacja wymaga PEN, to cały tor musi być do tego dostosowany, a nie tylko jeden punkt na końcu obwodu. Cienka linka złożona „na szybko” nie zapewni ani trwałości, ani odporności na przegrzanie.
Przy okazji warto pamiętać, że kolor izolacji nie załatwia sprawy. Niebieski zwykle oznacza N, a żółto-zielony PE, ale w starych instalacjach lub po amatorskich przeróbkach oznaczenia bywają mylące. Dlatego kolejnym krokiem są błędy, które najczęściej widzę w takich przeróbkach.
Najczęstsze błędy, które widzę przy takich przeróbkach
- Łączenie PE i N tam, gdzie instalacja już ma rozdzielone żyły. To psuje ochronę i potrafi zakłócić pracę RCD.
- Robienie zwory z przypadkowego, cienkiego przewodu. Taki element może się grzać, luzować i utleniać szybciej niż reszta instalacji.
- Oparcie decyzji wyłącznie na kolorach izolacji. W starych obwodach kolory nie zawsze mówią prawdę o funkcji żyły.
- Upychanie kilku przewodów pod jeden zacisk bez pewnego styku. To częsty powód nagrzewania się osprzętu i późniejszych awarii.
- Traktowanie gniazda jak puszki rozgałęźnej. Gniazdo ma pracować jako punkt odbiorczy, a nie miejsce naprawy całej trasy obwodu.
- Zakładanie, że przejściówka albo listwa „z bolcem” tworzy uziemienie. Sama mechanika wtyku nie daje żadnej ochrony, jeśli instalacja za nią jest zła.
Jeśli gniazdo po podłączeniu czajnika, piekarnika albo grzejnika robi się ciepłe, to nie jest normalne zachowanie. Tak samo niepokojące są iskrzenie przy wkładaniu wtyczki, wybijanie zabezpieczeń bez wyraźnej przyczyny i działanie ochrony tylko „czasami”. To sygnały, że problem leży głębiej niż sam front gniazda.
Żeby nie zgadywać, trzeba jeszcze wiedzieć, jak sprawdzić instalację w sposób sensowny, a nie „na próbówkę”.
Jak sprawdzić instalację bez zgadywania po kolorach
Ja zawsze zaczynam od prostego pytania: czy mam do czynienia z układem, który jeszcze dopuszcza ochronne połączenie przez PEN, czy z instalacją, w której PE i N muszą być rozdzielone? Tego nie rozstrzyga śrubokręt z neonówką. Potrzebne są pomiary i odrobina porządku w rozdzielnicy.
- Sprawdzenie układu w rozdzielnicy. Osobne szyny PE i N zwykle oznaczają, że mostek w gnieździe nie ma już racji bytu.
- Ocena przewodów w obwodzie. Liczy się liczba żył, ich przekrój, materiał i stan końcówek, a nie tylko to, co widać na pierwszy rzut oka.
- Pomiar ciągłości ochrony. To pokazuje, czy tor ochronny rzeczywiście istnieje i czy ma sensowną jakość połączenia.
- Pomiar impedancji pętli zwarcia. Mówiąc prosto, sprawdza on, czy przy zwarciu zabezpieczenie odłączy obwód wystarczająco szybko.
- Test RCD. Jeśli obwód ma różnicówkę, trzeba upewnić się, że działa zgodnie z przeznaczeniem, a nie tylko „jest na tabliczce”.
To są właśnie te momenty, w których najwięcej osób się zatrzymuje i słusznie. Gdy instalacja jest stara, przerabiana kilka razy albo ma elementy aluminiowe, improwizacja przestaje być dobrym pomysłem. Wtedy sensowniejsze jest przejście do planu naprawy, a nie do doraźnego łączenia przewodów w gnieździe.
Najrozsądniejszy plan, gdy instalacja jest stara
Jeśli mam wskazać jedną rzecz, która daje największą poprawę bezpieczeństwa, to nie jest nią żaden pojedynczy mostek, tylko uporządkowanie całego obwodu. W praktyce najlepiej działa wymiana trasy na trzy żyły miedziane, dołożenie właściwej ochrony i sprawdzenie rozdzielnicy. To jest rozwiązanie, które realnie zmienia sytuację, zamiast tylko ją maskować.
- Modernizacja obwodu gniazd ma większy sens niż poprawianie jednego punktu.
- RCD 30 mA warto traktować jako standard w nowych obwodach, a nie dodatek „na wszelki wypadek”.
- Kuchnia, łazienka i miejsca z dużym poborem mocy powinny być pierwsze w kolejce do przeglądu.
- Aluminium, luźne zaciski i przegrzewający się osprzęt to sygnał, że trzeba działać szerzej niż tylko przy jednym kontakcie.
- Gniazdo nie naprawi wadliwej instalacji za ścianą, nawet jeśli na chwilę wszystko wygląda poprawnie.
Właśnie dlatego przy starym okablowaniu patrzę szerzej niż na jeden punkt podłączenia. Dobrze wykonana modernizacja daje stabilność na lata, a źle zrobiony mostek zwykle daje tylko złudzenie, że problem został rozwiązany. Jeśli w instalacji brakuje PE, nie warto udawać, że jeden mały element załatwi wszystko.
Najkrócej: takie połączenie ma sens tylko w starych układach, które były do tego przewidziane, a nie jako uniwersalna metoda „naprawy” gniazdka. W nowoczesnej instalacji liczą się właściwy układ sieci, odpowiedni przekrój przewodów, pewne zaciski i poprawnie działająca ochrona różnicowoprądowa. Jeśli któryś z tych elementów budzi wątpliwości, lepiej zatrzymać się na etapie oceny niż improwizować przy przewodach pod napięciem.
