Podłączenie silnika trójfazowego z pięcioma żyłami wymaga jednego porządku myślenia: najpierw ustalasz, co dokładnie prowadzi kabel, potem czytasz tabliczkę znamionową, a dopiero na końcu zakładasz mostki w puszce. Najwięcej problemów nie bierze się z samego silnika, tylko z pomylenia faz, przewodu ochronnego i dodatkowych przewodów sterujących. W tym tekście pokazuję, jak to rozpoznać, jak dobrać układ gwiazda/trójkąt i na co uważać przy kablu 5-żyłowym.
Najważniejsze rzeczy do sprawdzenia przed pierwszym podłączeniem
- Standardowy silnik trójfazowy zwykle potrzebuje trzech faz i przewodu PE, a neutralny nie bierze udziału w zasilaniu uzwojeń.
- Na sieci 400 V silnik z tabliczką 230/400 V zwykle łączy się w gwiazdę, a 400/690 V w trójkąt.
- Zmiana kierunku obrotów polega na zamianie dowolnych dwóch faz.
- Rozruch gwiazda-trójkąt wymaga sześciu wyprowadzonych końców uzwojeń, więc nie pasuje do każdego silnika.
- W kablu 5-żyłowym niebieska żyła nie jest automatycznie fazą.
Co zwykle oznacza pięć przewodów w silniku trójfazowym
W praktyce „pięć przewodów” może oznaczać trzy zupełnie różne sytuacje. Najczęściej masz trzy fazy, przewód ochronny PE i piątą żyłę zarezerwowaną dla neutralnego albo obwodu pomocniczego. W samym silniku trójfazowym neutralny zwykle nie bierze udziału w pracy uzwojeń, więc nie wolno zakładać, że każda niebieska żyła ma trafić pod zacisk zasilania.
- Jeśli kabel prowadzi tylko zasilanie silnika, zwykle wystarczą L1, L2, L3 i PE.
- Jeśli silnik ma hamulec, czujnik temperatury, wyłącznik termiczny albo grzałkę antykondensacyjną, dodatkowe żyły idą do obwodu pomocniczego.
- Jeśli widzisz pięć żył, ale nie ma schematu, nie zgaduję ich funkcji „na oko” - to prosta droga do uszkodzenia silnika albo zabezpieczenia.
To rozróżnienie jest ważniejsze niż sam przekrój kabla, bo od niego zależy, czy w ogóle masz kompletne połączenie do uruchomienia urządzenia. Kiedy to ustalisz, można bezpiecznie przejść do oznaczeń na tabliczce i w puszce zaciskowej.
Jak odczytać tabliczkę znamionową i zaciski
Na tabliczce znamionowej szukam przede wszystkim napięcia, sposobu połączenia i prądu znamionowego. W Polsce najczęściej pracuje się na sieci 400/230 V, więc zapis 230/400 V zwykle oznacza, że przy zasilaniu 400 V silnik łączysz w gwiazdę, a zapis 400/690 V wskazuje na trójkąt przy 400 V.
| Oznaczenie na tabliczce | Co to znaczy w praktyce | Jak postępuję na sieci 400 V |
|---|---|---|
| 230/400 V | Jedno uzwojenie pracuje przy 230 V, drugie połączenie przy 400 V | Łączę w gwiazdę |
| 400/690 V | Silnik jest przewidziany do wyższego napięcia na uzwojeniu | Łączę w trójkąt |
| Jedna wartość napięcia | Silnik ma konkretną konfigurację i nie zawsze nadaje się do przełączania | Trzymam się schematu z puszki, nie zgaduję |

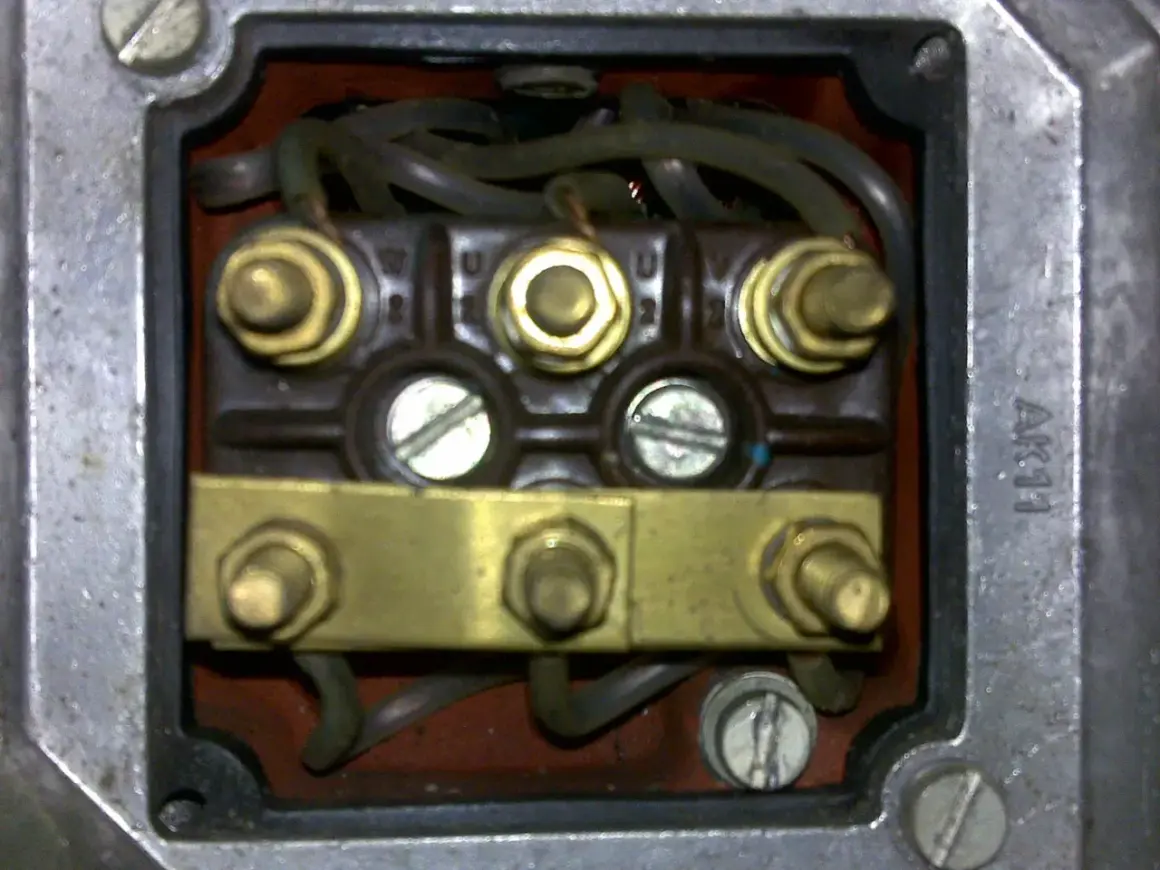

Zaciski U1, V1, W1 to zwykle początki uzwojeń, a U2, V2, W2 ich końce. Właśnie dlatego kolejność mostków ma znaczenie: to nie jest dekoracja w puszce, tylko układ, który decyduje o napięciu na każdym uzwojeniu i o tym, czy silnik wystartuje lekko, czy od razu zacznie buczeć.
Jeżeli producent przewidział tylko jeden kierunek obrotów, strzałka na obudowie jest ważniejsza niż domyślna kolejność faz. W standardowym silniku zamiana dowolnych dwóch faz odwraca kierunek obrotów, ale robi się to dopiero po odłączeniu zasilania. Kiedy układ napięciowy jest jasny, wybór między gwiazdą a trójkątem przestaje być zgadywanką.
Jak połączyć uzwojenia w gwieździe i trójkącie
To właśnie tutaj większość osób robi pierwszy błąd: myli stałe połączenie silnika z metodą rozruchu. Gwiazda i trójkąt nie są zamiennikami „na czuja”, tylko konkretnymi układami dla określonej tabliczki znamionowej i konkretnego napięcia zasilania.
| Układ | Jak wyglądają mostki | Kiedy go używam | Co zyskuję |
|---|---|---|---|
| Gwiazda | U2, V2 i W2 łączę razem, a L1, L2, L3 podaję na U1, V1, W1 | Najczęściej przy silniku 230/400 V zasilanym z 400 V | Niższe napięcie na uzwojeniu i łagodniejszy start |
| Trójkąt | Łączę U1 z W2, V1 z U2 i W1 z V2, a fazy podaję na powstałe pary | Najczęściej przy silniku 400/690 V zasilanym z 400 V | Pełny moment i pełna moc robocza |
W gwieździe napięcie na uzwojeniu jest niższe, bo rozkłada się inaczej niż w trójkącie. W praktyce daje to start spokojniejszy, ale słabszy. Właśnie dlatego rozruch gwiazda-trójkąt obniża prąd i moment do około jednej trzeciej wartości bezpośredniego startu. Taki układ ma sens przy wentylatorach, pompach i lekkich napędach, ale nie przy maszynach, które od pierwszej sekundy potrzebują dużego momentu.
Jeżeli ktoś mówi o przełączaniu gwiazda-trójkąt, pamiętaj o jeszcze jednej rzeczy: taki start wymaga sześciu wyprowadzonych końców uzwojeń i odpowiedniego układu sterowania. Jeśli naprawdę masz tylko pięć żył przy silniku, nie zakładaj automatycznie, że da się go przełączyć w ten sposób. To trzeba potwierdzić na schemacie producenta.
Po ustaleniu układu połączeń zostaje już sama robota przy kablu, czyli ta część, na której najłatwiej zaoszczędzić czas i jednocześnie wszystko zepsuć.
Jak podłączyć silnik krok po kroku
Ja robię to zawsze w tej samej kolejności, bo ona minimalizuje ryzyko pomyłki. Najpierw bezpieczeństwo, potem identyfikacja, dopiero na końcu same zaciski.
- Odłącz zasilanie i zabezpiecz je przed przypadkowym włączeniem.
- Sprawdź tabliczkę znamionową oraz schemat w pokrywie puszki zaciskowej.
- Ustal, które trzy żyły idą na fazy, a który przewód jest PE.
- Jeśli masz dodatkowe żyły, zidentyfikuj je jeszcze przed montażem - nie mieszaj ich z zasilaniem silnika.
- Otwórz puszkę i przygotuj dławik tak, aby kabel był dobrze odciążony mechanicznie.
- Odizoluj końcówki tyle, by żyła weszła do zacisku do końca; przy wielu zaciskach wystarcza kilka milimetrów, ale trzymaj się zaleceń producenta osprzętu.
- Podłącz przewód ochronny PE do zacisku uziemienia na obudowie silnika.
- Podłącz fazy do właściwych zacisków zgodnie z układem gwiazda albo trójkąt.
- Dokręć wszystkie śruby, sprawdź, czy nie ma wystających drucików, i dopiero wtedy zamknij puszkę.
- Wykonaj krótki rozruch próbny i od razu sprawdź kierunek obrotów.
Jeżeli pracujesz na kablu 5-żyłowym, niebieskiej żyły nie traktuj jako fazy. W standardowym układzie trójfazowym nie służy ona do zasilania uzwojeń; zostaje jako neutralny albo przewód pomocniczy tylko wtedy, gdy dokumentacja rzeczywiście to przewiduje. W praktyce najczęściej trzy żyły idą na L1, L2 i L3, czwarta na PE, a piąta pozostaje wolna albo obsługuje dodatkowy obwód.
Warto też robić zdjęcie starego połączenia przed rozebraniem puszki. To prosty nawyk, ale często oszczędza drugie rozkręcanie wszystkiego, gdy oznaczenia na starym silniku są już słabo czytelne. Kiedy kabel jest już wpięty, a puszka zamknięta, przechodzę do doboru samego przewodu i zabezpieczeń.
Jak dobrać kabel do takiego silnika
Dobór kabla do silnika to nie jest tylko kwestia liczby żył. Liczy się również przekrój, długość trasy, sposób ułożenia i to, czy rozruch odbywa się bezpośrednio, czy przez układ łagodniejszego startu. Producent silnika zwykle każe dobrać przewód do prądu znamionowego, a nie do samej mocy zapisanej na tabliczce.
| Co sprawdzam | Dlaczego to ma znaczenie | Na co patrzę w praktyce |
|---|---|---|
| Liczba żył | Określa, czy mam tylko zasilanie, czy także obwód pomocniczy | 4G przy samym silniku, 5G lub więcej przy dodatkowych funkcjach |
| Przekrój | Wpływa na grzanie i spadek napięcia | Najczęściej spotkasz 1,5 mm², 2,5 mm², 4 mm² i 6 mm² |
| Długość trasy | Im dłuższy kabel, tym większy spadek napięcia | Dłuższa trasa zwykle wymaga większego przekroju |
| Warunki pracy | Hala, warsztat, zewnątrz czy prowadzenie w rurze zmieniają wymagania | Dobieram kabel pod środowisko, nie tylko pod moc silnika |
W kablach pięciożyłowych bardzo łatwo pomylić liczbę żył z liczbą potrzebnych przewodów do zasilania. Dla zwykłego silnika trójfazowego często wystarcza 4-żyłowy przewód, bo potrzebujesz trzech faz i PE. Piąta żyła ma sens dopiero wtedy, gdy naprawdę prowadzisz neutralny albo osobny obwód pomocniczy. Jeśli nie ma takiej potrzeby, 5G bywa po prostu wygodnym zapasem, a nie wymaganiem silnika.
To samo dotyczy zabezpieczeń. Zbyt cienki przewód grzeje się, spadek napięcia rośnie, a silnik może mieć słabszy start i wyższą temperaturę pracy. Zbyt mocne zabezpieczenie też nie pomaga, bo nie chroni instalacji tak, jak powinno. Po dobraniu kabla zostaje już tylko sprawdzenie, czy całość zachowuje się tak, jak trzeba.
Najczęstsze błędy, które widać od pierwszego uruchomienia
Po samym zachowaniu silnika bardzo często da się rozpoznać, gdzie leży problem. Ja zwykle patrzę najpierw na objaw, a dopiero potem rozkręcam puszkę drugi raz.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Silnik buczy, ale nie rusza | Brakuje jednej fazy, źle założone mostki albo napęd jest zablokowany mechanicznie | Zasilanie, kolejność mostków i stan mechaniczny |
| Zabezpieczenie wybija od razu | Występuje zwarcie, pomyłka w trójkącie albo błędny układ zacisków | Mostki w puszce i poprawność połączeń |
| Obroty są odwrotne | Kolejność faz jest zamieniona | Zamieniam dowolne dwie fazy po odłączeniu zasilania |
| Silnik szybko się grzeje | Za mały przekrój kabla, luźny zacisk albo przeciążenie | Dokręcenie, prąd roboczy i dobór przewodu |
| Praca jest nierówna i głośniejsza niż zwykle | Mechanika, łożyska albo słaby styk na jednej z żył | Styk, odciążenie kabla i stan napędu |
Warto zapamiętać jedną rzecz: jeśli kierunek obrotów jest zły, nie naprawia się tego „na siłę” w układzie mostków, tylko po prostu zamienia dwie fazy. To najprostsza i najbezpieczniejsza korekta, o ile robisz ją przy odłączonym zasilaniu. Jeśli jednak po takiej zmianie dalej coś jest nie tak, problem zwykle siedzi głębiej niż sama kolejność przewodów.
Na tym etapie większość błędów jest już widoczna, ale zanim uznasz pracę za zakończoną, warto jeszcze zrobić kilka kontroli eksploatacyjnych. To one najczęściej odróżniają poprawne podłączenie od podłączenia, które tylko „na chwilę działa”.
Co sprawdzam po uruchomieniu, zanim zamknę temat
Po pierwszym starcie nie zostawiam silnika bez nadzoru. Krótka kontrola od razu pokazuje, czy połączenie jest stabilne, a kabel nie pracuje pod zbyt dużym obciążeniem.
- Sprawdzam kierunek obrotów po krótkim impulsie, zanim napęd zdąży ruszyć z obciążeniem.
- Porównuję prąd roboczy z prądem znamionowym z tabliczki.
- Dotykowo i wzrokowo oceniam temperaturę obudowy oraz dźwięk pracy po kilku minutach.
- Patrzę, czy dławik trzyma kabel i czy żaden przewód nie wychodzi z zacisku.
- Jeśli silnik stał długo nieużywany, przed uruchomieniem sprawdzam izolację uzwojeń; przy dłuższym postoju producent zwykle zaleca pomiar rzędu 500 V DC.
Jeżeli silnik ma grzałkę antykondensacyjną, wyłączam ją przed startem. Jeśli używam przewodów aluminiowych, po pierwszym czasie pracy wracam do zacisków i kontroluję ich dokręcenie, bo materiał potrafi „ułożyć się” po obciążeniu. Najbezpieczniejsza zasada jest prosta: nie domyślaj się, tylko opieraj się na tabliczce, schemacie i roli każdej żyły. Tak właśnie podchodzi się do silnika trójfazowego bez niepotrzebnego ryzyka dla urządzenia i instalacji.
